RAM CC600 Technische Beschreibung Seite 11

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Steckkarte für den Klimacomputer CC600/Baureihe 660
• Mikroprozessor mit Flash-Programmspeicher,
batteriegepuffertem SRAM-Datenspeicher und Echtzeituhr
• Schnittstellen für LCD-Terminals und die Computer-Vernetzung
• optional mit einer V24- oder V11-Schnittstelle:
V24 für den Anschluss eines PCs, Modems oder Protokolldruckers,
V11 für den Anschluss eines PCs (über V11/V24-Konverter)
Steckkarte, die den Mikroprozessor und bis zu 3 serielle Schnittstellen enthält.
Typenübersicht
Prozessorkarte mit LCD- und Vernetzungs-Schnittstelle
mit LCD-, Vernetzungs- und V24-Schnittstelle
mit LCD-, Vernetzungs- und V11-Schnittstelle
Beschreibung
Im Flash sind, neben dem Betriebssystem, die für die jeweiligen Regel- und
Steueraufgaben erforderlichen Programme gespeichert. Der Mikroprozessor
arbeitet diese Programme laufend ab, wobei er für seine Berechnungen jeweils
die aktuellsten Einstellwerte und Prozess-Eingangswerte benutzt und danach
die Prozessausgänge entsprechend stellt.
Der Flash-Chip ist steckbar, so dass das Programm bei einer Änderung oder
Erweiterung der Anlagenfunktionen ausgewechselt und so ohne Hilfsmittel an
die neuen Gegebenheiten angepasst werden kann. Alternativ kann das neue
Programm aber auch über die LCD-Schnittstelle in den Chip geladen werden.
Die Benutzer-Einstellwerte und alle sonstigen variablen Daten speichert der
Prozessor in einem statischen RAM. Die eingebaute Batterie sorgt dafür, dass
diese Daten bei Spannungsausfall nicht verloren gehen und auch der Uhren-
baustein (RTC) ununterbrochen mit Spannung versorgt wird.
Ein Watchdog-Baustein überwacht laufend die zyklische Abarbeitung der Pro-
gramme und startet im Fehlerfall den Prozessor automatisch neu. Bei einem
irreparablen Fehler würden die Prozessausgänge abgeschaltet werden, die
LED „Betrieb" erlöschen und „Alarm" ständig blinken.
Auf der Steckkarte befinden sich bis zu drei serielle Schnittstellen. Sie erlauben
das Vernetzen der Computer, das Anschließen eines LCD-Terminals und eines
Personalcomputers zur Bedienung. An die PC-Schnittstelle nach V24-Standard
sind alternativ auch ein Modem zur Bedienung über das öffentliche
Fernsprechnetz oder ein Protokolldrucker anschließbar.
Alle Schnittstellen sind EMV-gerecht mit Schutz- und Filterbauelementen be-
schaltet, wobei für die Vernetzungs- und die PC-Schnittstelle besondere Vor-
kehrungen gegen Beeinflussung und Zerstörung getroffen sind (galvanische
Trennung mittels Trafo bzw. Optokoppler).
Die Kommunikation des Prozessors mit den Interfacekarten sowie die Span-
nungsversorgung aller Steckkarten erfolgt über die rückseitige Busplatine.

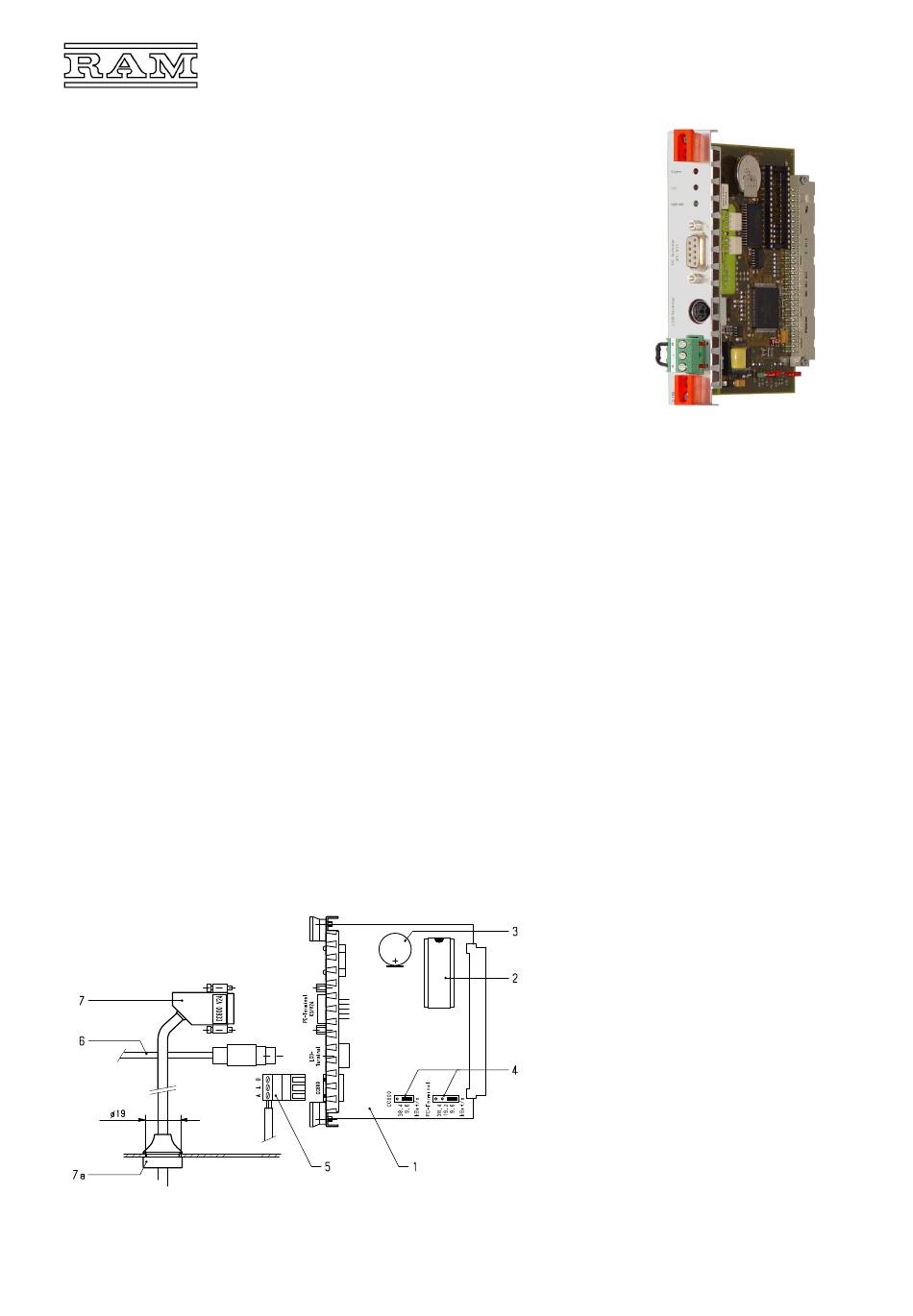

Aufbau
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RAM GmbH Mess- und Regeltechnik, Herrsching
Typ 660.512
660.514
660.516
Technische Daten
Umgebungstemperatur
Schutzart
Frontabmessung
Gewicht
Prozessor
- Taktfrequenz
- Programmzyklus
- Programmspeicher
- Datenspeicher
Echtzeituhr
- Gangabweichung
Datensicherung
- Batterietype
- Lebensdauer
Schnittstelle „CC600" TCI (trafogek. Schnittstelle)
- Vernetzung
- Übertragungsrate
- Übertragungsleitung Fernsprechkabel
- Leitungslänge
Schnittstelle „LCD-Terminal"
- Busbetrieb
- Übertragungsrate
- Stromversorgung
Schnittstelle „PC-Terminal"
- Übertragungsrate
- Typ 660.514
- Leitungslänge
- Typ 660.516
- Leitungslänge
1 Prozessorkarte
2 Programmspeicher (Flash)
3 Pufferbatterie zur Datensicherung
4 Kodierstecker für Übertragungsraten
Nach Bedarf:
5 Anschlussstecker „CC600" zur Vernetzung
6 Terminal-Anschlusskabel oder -Klemmblock
7 V24-Anschlusskabel mit Durchführungsnippel (7a)
Alternativ für Prozessorkarte mit V11-Schnittstelle:
7 V11-Schnittstellenstecker
Prozessorkarte
660.512 bis 660.516
0...50°C
IP 20 (im Gehäuse)
26,7x130mm
110g bzw. 125g
MC 68 332 (32 Bit)
16MHz
>0,1s / typ. 1s
Flash 256kB
SRAM 128kB
Uhrzeit, Datum
typ. ±5min/Jahr
Lithium-Batterie 3V/0,2Ah
Knopfzelle
ca. 10 Jahre
max. 32 Computer
9,6 / 38,4 kBit/s, halbduplex
J-Y(St)Y 1x2x0,8
max. 1000m
V11(RS422)-Standard
max. 4 LCD-Terminals
9,6 kBit/s, vollduplex
ca. 12V–/max. 150mA
9,6 / 19,2 / 38,4 kBit/s
V24(RS232)-Standard
max. 30m/9,6 kBit/s,
max. 5m/38,4 kBit/s
V11(RS422)-Standard
max. 1000m
