RAM Touch Terminal
Version 2.0
Inhaltsverzeichnis
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
29.03.20
RAM GmbH Mess- und Regeltechnik, Herrsching
Allgemeines
7'' Touch-Einbauterminal
13,3'', 21'' und 55'' Touch-Einbauterminals
Konfiguration
D-82 211 Herrsching, Gewerbestraße 3 Tel. (08152)378-0
Klimacomputer
CC600
Seite
2 - 3
6 - 9
4
5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RAM CC600
Inhaltszusammenfassung für RAM CC600

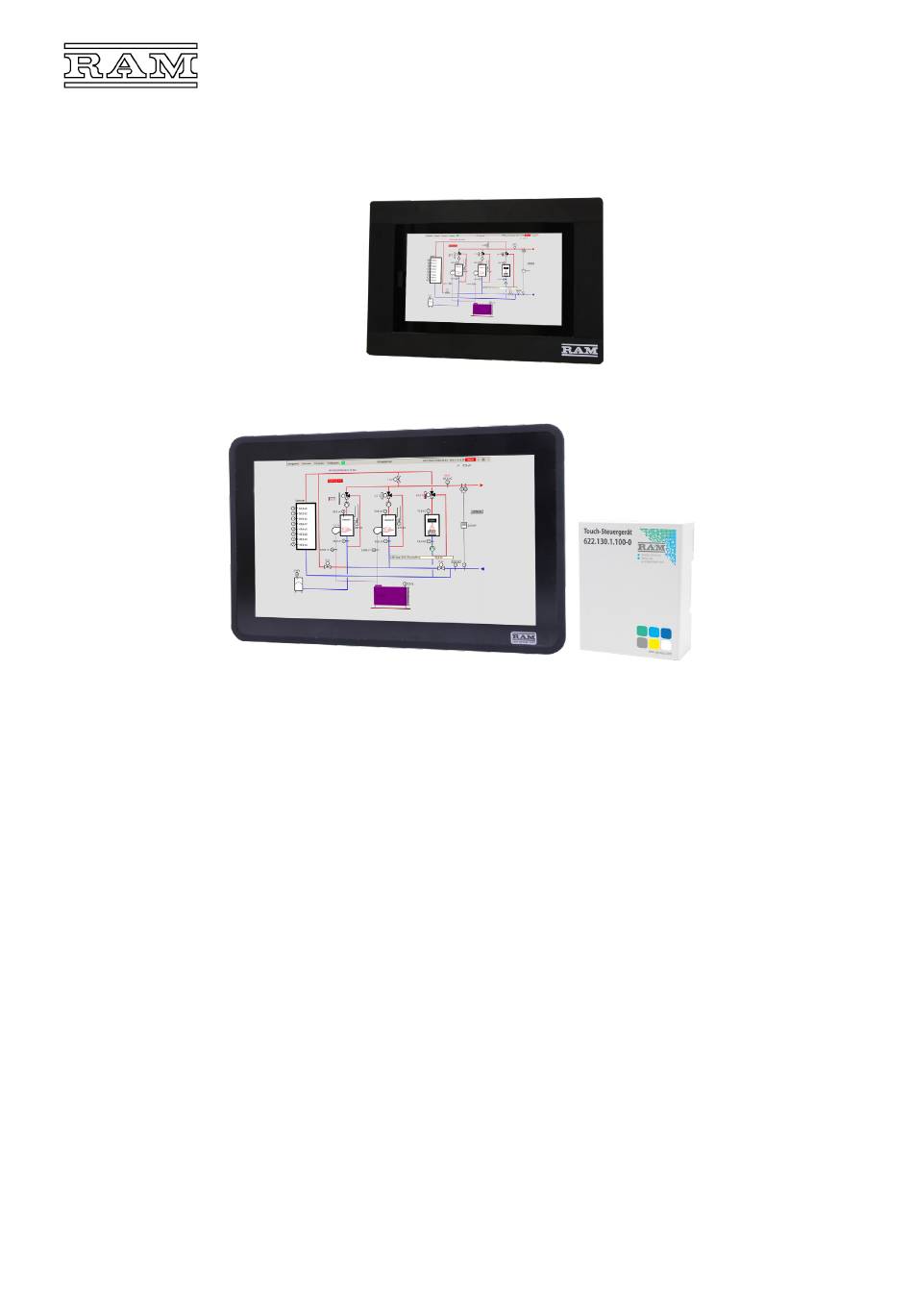

- Seite 1 Klimacomputer CC600 --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Touch Terminal Version 2.0 Inhaltsverzeichnis Seite Allgemeines 2 - 3 7‘‘ Touch-Einbauterminal 13,3‘‘, 21‘‘ und 55‘‘ Touch-Einbauterminals Konfiguration 6 - 9 --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 29.03.20 RAM GmbH Mess- und Regeltechnik, Herrsching D-82 211 Herrsching, Gewerbestraße 3 Tel. (08152)378-0...
- Seite 2 Allgemeines -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Touch-Einbauterminals eignen sich sowohl zur dezentralen Bei Nutzung des Moduls Webbedienung besteht die Möglichkeit, Bedienung an Unterstationen, als auch zur Bedienung der gesam- Störungen höherer Priorität optisch durch ein blinkendes Display zu ten Computeranlage über das Modul Webbedienung oder über die signalisieren.
-
Seite 3: Erweiterungsmöglichkeiten
Touch Terminal mit Verbindung zur Webapplikation VisuRAM Verbindung über konfektioniertes Netzwerkkabel (Cat.5e – Cat.7), bis max. 100m vom Netzwerk-Knoten (Switch, AP, etc.) entfernt (1a) (1b) (2a) Verbindung Server-PC - CC600 über Netzwerk Verbindung Server-PC - CC600 über V24-Schnittstelle (1a) Klimacomputer CC600 Baureihe Leitrechner Betriebssystem-Version ab 8.0... -

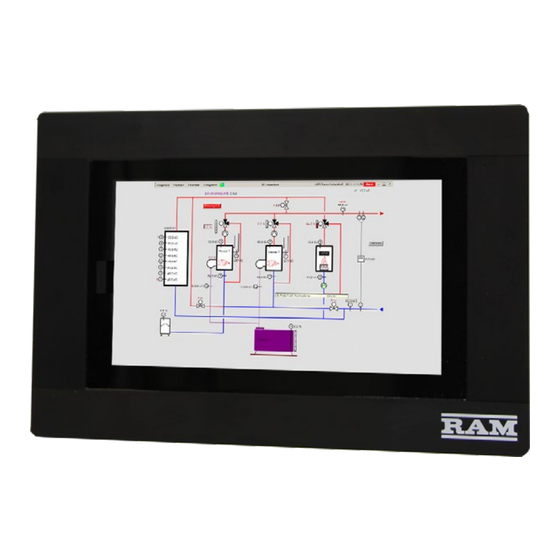

Seite 4: Touch-Einbauterminal
Anschluss direkt an den Klimacomputer (bis 100m Leitungslänge) oder über Netzwerk (Leitungslänge abhängig von Netzwerk Infrastruk- tur) Zur Bedienung sowohl an Unterstationen als auch der gesamten RAM- Computeranlage CC660 über das Modul Webbedienung (nur in Verbindung mit Prozessorkarten 662.51x) oder die Webapplikation VisuRAM. -
Seite 5: Technische Daten Steuergerät
Anschluss direkt an den Klimacomputer (bis 100m Leitungslänge) • oder über Netzwerk (Leitungslänge abhängig von der Netzwerk Infra- struktur) Zur Bedienung sowohl an Unterstationen als auch der gesamten RAM- Computeranlage CC660 über das Modul Webbedienung (nur in Verbindung mit Prozessorkarten 662.51x) oder die Webapplikation VisuRAM. -
Seite 6: Konfigurationsmenü
Um sich zu authentifizieren geben Sie das Kennwort in das Eingabefeld ein und wählen Sie die Schaltfläche oder wählen Sie um abzubrechen. Nachdem Sie sich korrekt authentifiziert haben, öffnet sich nun das Konfigurationsmenü: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching... - Seite 7 Computeranlage herstellt, so dass häufig keine weitere Konfiguration notwendig ist. Verbindung zum Klimacomputer In diesem Feld können Sie Einstellungen vornehmen, um Verbindung zu einer bestimmten Station einer oder mehrerer CC600-Linien herzustel- len. Alternativ ist es möglich, das Gerät in Verbindung mit der Webapplikation VisuRAM zu nutzen.
-
Seite 8: Startbildschirm Aus Der Bedienoberfläche Aufrufen
Bitte beachten Sie, dass die Browser- sprache nur bei der Bedienung über VisuRAM verwendet wird. Bei direkter Verbindung zu einer Computerstation erfolgt die Bedie- nung in der Sprache des CC600-Betriebssystems. HDMI Auflösung Bei den über HDMI angeschlossenen Touch-Displays kann die Auflösung eingestellt werden, um Einfluss auf die Größe der auf... -
Seite 9: Gerät Auf Werkseinstellungen Zurücksetzen
Sie auf dem Startbildschirm die Schaltfläche geben Sie als Kennwort 5 Mal das Zeichen # ein. Bestätigen Sie den Vorgang nun noch in dem Meldefenster oder wählen Sie Abbrechen, um die gegenwärtige Konfigurati- on beizubehalten. --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM GmbH Mess- und Regeltechnik, Herrsching...
