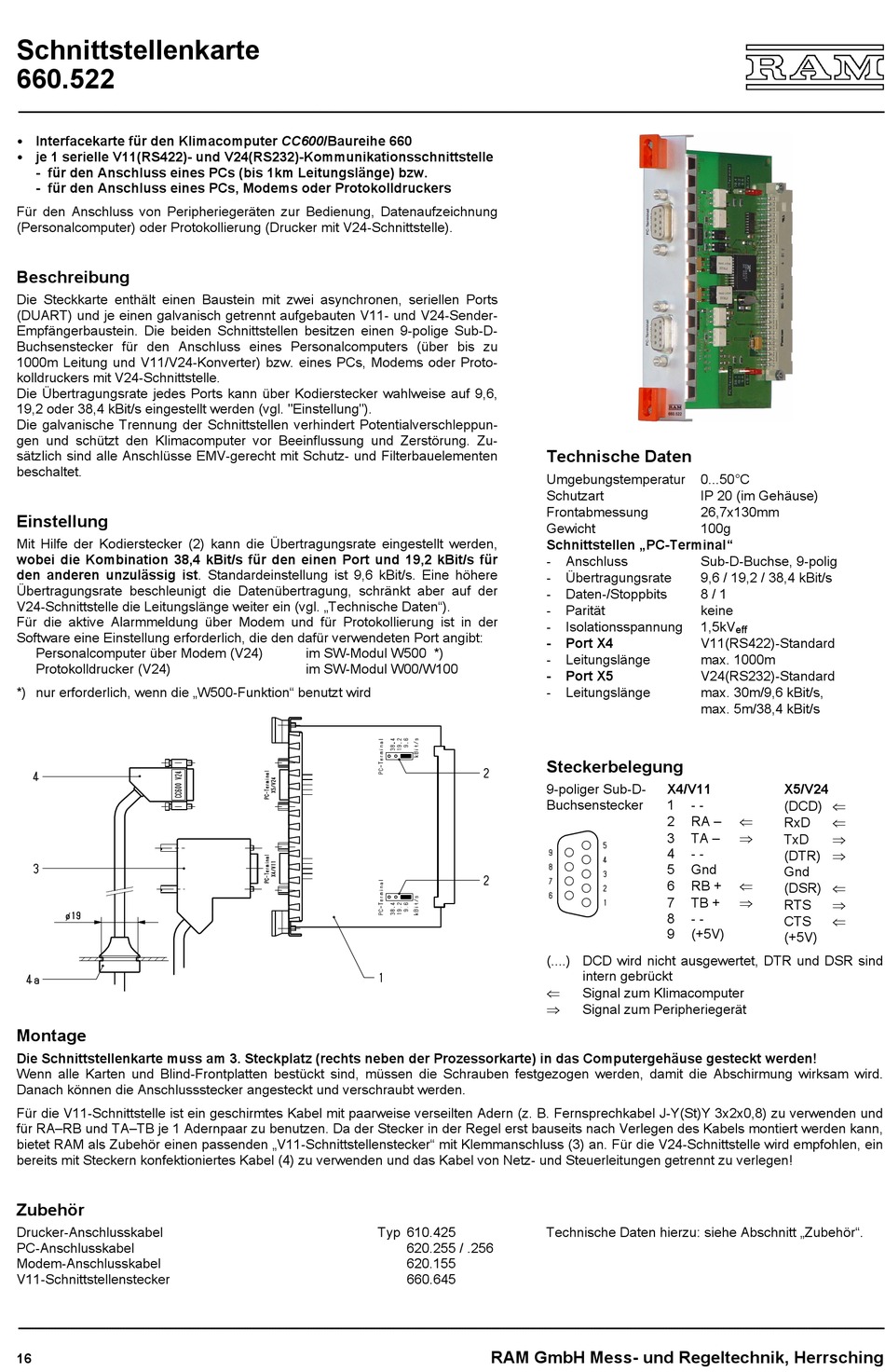

RAM CC600 Technische Beschreibung Seite 16

Schnittstellenkarte
660.522
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Interfacekarte für den Klimacomputer CC600/Baureihe 660
• je 1 serielle V11(RS422)- und V24(RS232)-Kommunikationsschnittstelle
- für den Anschluss eines PCs (bis 1km Leitungslänge) bzw.
- für den Anschluss eines PCs, Modems oder Protokolldruckers
Für den Anschluss von Peripheriegeräten zur Bedienung, Datenaufzeichnung
(Personalcomputer) oder Protokollierung (Drucker mit V24-Schnittstelle).
Beschreibung
Die Steckkarte enthält einen Baustein mit zwei asynchronen, seriellen Ports
(DUART) und je einen galvanisch getrennt aufgebauten V11- und V24-Sender-
Empfängerbaustein. Die beiden Schnittstellen besitzen einen 9-polige Sub-D-
Buchsenstecker für den Anschluss eines Personalcomputers (über bis zu
1000m Leitung und V11/V24-Konverter) bzw. eines PCs, Modems oder Proto-
kolldruckers mit V24-Schnittstelle.
Die Übertragungsrate jedes Ports kann über Kodierstecker wahlweise auf 9,6,
19,2 oder 38,4 kBit/s eingestellt werden (vgl. "Einstellung").
Die galvanische Trennung der Schnittstellen verhindert Potentialverschleppun-
gen und schützt den Klimacomputer vor Beeinflussung und Zerstörung. Zu-
sätzlich sind alle Anschlüsse EMV-gerecht mit Schutz- und Filterbauelementen
beschaltet.
Einstellung
Mit Hilfe der Kodierstecker (2) kann die Übertragungsrate eingestellt werden,
wobei die Kombination 38,4 kBit/s für den einen Port und 19,2 kBit/s für
den anderen unzulässig ist. Standardeinstellung ist 9,6 kBit/s. Eine höhere
Übertragungsrate beschleunigt die Datenübertragung, schränkt aber auf der
V24-Schnittstelle die Leitungslänge weiter ein (vgl. „Technische Daten").
Für die aktive Alarmmeldung über Modem und für Protokollierung ist in der
Software eine Einstellung erforderlich, die den dafür verwendeten Port angibt:
Personalcomputer über Modem (V24)
Protokolldrucker (V24)
*) nur erforderlich, wenn die „W500-Funktion" benutzt wird
Montage
Die Schnittstellenkarte muss am 3. Steckplatz (rechts neben der Prozessorkarte) in das Computergehäuse gesteckt werden!
Wenn alle Karten und Blind-Frontplatten bestückt sind, müssen die Schrauben festgezogen werden, damit die Abschirmung wirksam wird.
Danach können die Anschlussstecker angesteckt und verschraubt werden.
Für die V11-Schnittstelle ist ein geschirmtes Kabel mit paarweise verseilten Adern (z. B. Fernsprechkabel J-Y(St)Y 3x2x0,8) zu verwenden und
für RA–RB und TA–TB je 1 Adernpaar zu benutzen. Da der Stecker in der Regel erst bauseits nach Verlegen des Kabels montiert werden kann,
bietet RAM als Zubehör einen passenden „V11-Schnittstellenstecker" mit Klemmanschluss (3) an. Für die V24-Schnittstelle wird empfohlen, ein
bereits mit Steckern konfektioniertes Kabel (4) zu verwenden und das Kabel von Netz- und Steuerleitungen getrennt zu verlegen!
Zubehör
Drucker-Anschlusskabel
PC-Anschlusskabel
Modem-Anschlusskabel
V11-Schnittstellenstecker
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
16
im SW-Modul W500 *)
im SW-Modul W00/W100
Typ 610.425
620.255 / .256
620.155
660.645
Technische Daten
Umgebungstemperatur
Schutzart
Frontabmessung
Gewicht
Schnittstellen „PC-Terminal"
- Anschluss
- Übertragungsrate
- Daten-/Stoppbits
- Parität
- Isolationsspannung
- Port X4
- Leitungslänge
- Port X5
- Leitungslänge
Steckerbelegung
9-poliger Sub-D- X4/V11
Buchsenstecker 1
2
3
4
5
6
7
8
9
(....) DCD wird nicht ausgewertet, DTR und DSR sind
intern gebrückt

Signal zum Klimacomputer

Signal zum Peripheriegerät
Technische Daten hierzu: siehe Abschnitt „Zubehör".
RAM GmbH Mess- und Regeltechnik, Herrsching
0...50°C
IP 20 (im Gehäuse)
26,7x130mm
100g
Sub-D-Buchse, 9-polig
9,6 / 19,2 / 38,4 kBit/s
8 / 1
keine
1,5kV
eff
V11(RS422)-Standard
max. 1000m
V24(RS232)-Standard
max. 30m/9,6 kBit/s,
max. 5m/38,4 kBit/s
X5/V24
(DCD) 
- -

RA – 
RxD

TA – 
TxD
- - (DTR) 
Gnd
Gnd

RB +
(DSR) 

TB +

RTS
- -

CTS
(+5V)
(+5V)
