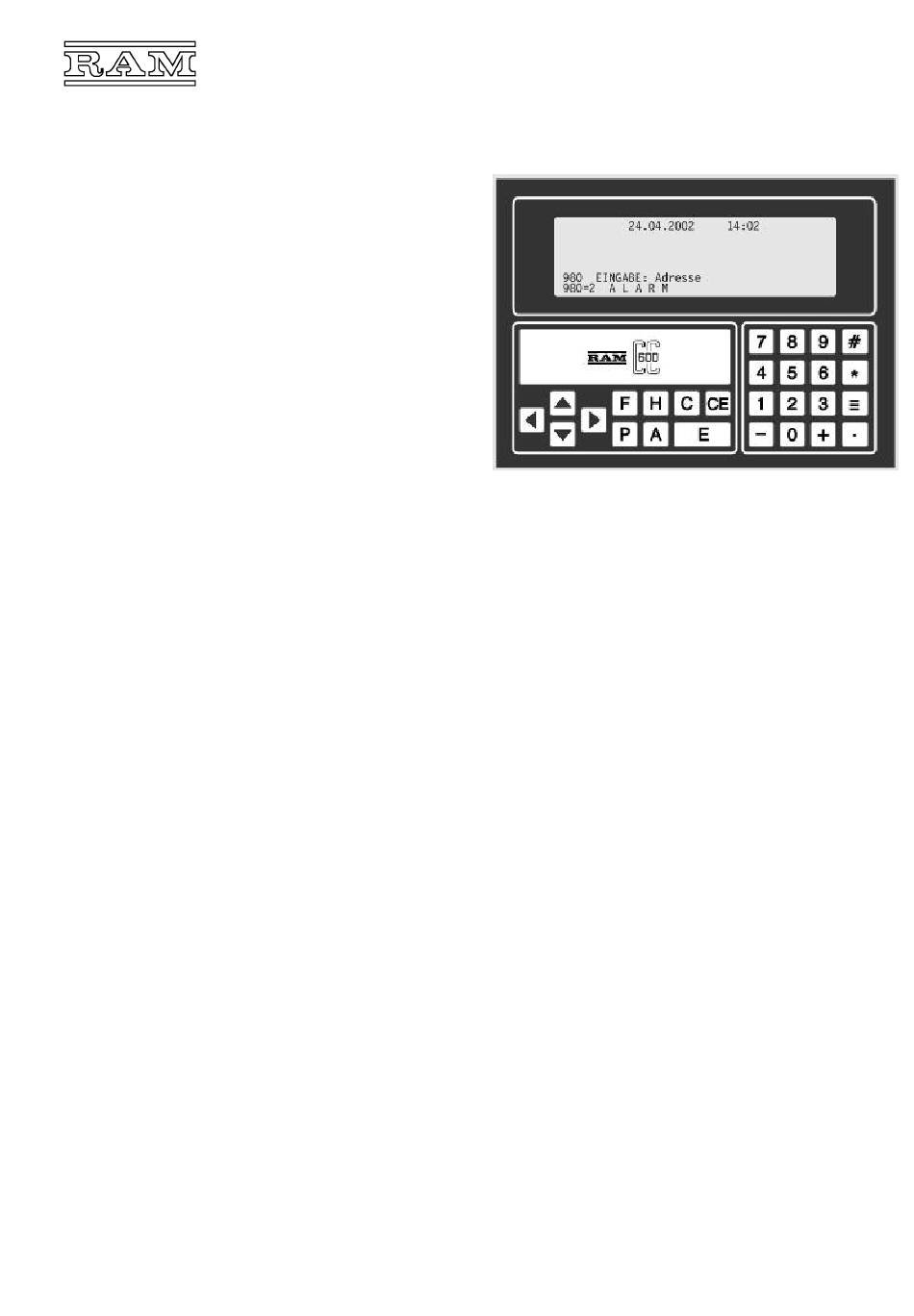

Bedienung über LCD-Terminals 610.412/620.102

Version 5.3

Inhaltsverzeichnis

16.01.04

RAM Regel- und Messtechnische Apparate GmbH

Systembeschreibung

Terminal

Tastatur, Display

Einstellung ...

Störmeldung ...

CC600-Anwahl ...

Klimacomputer

Begriffe, Codenummern

Parameter ...

Störmeldung ...

Adresskurzwahl ...

Werteprotokoll ...

Histogramm ...

D-82 211 Herrsching, Gewerbestraße 3 Tel. (08152)378-0

Klimacomputer

CC600

Seite

2 - 3

5 - 7

7 - 9

10 - 11

12 - 13

14 - 16

17 - 19

20 - 21

22 - 23

24 - 28

Inhaltsverzeichnis

Inhaltszusammenfassung für RAM CC600

Seite 1: Inhaltsverzeichnis
Parameter ... 14 - 16 Störmeldung ... 17 - 19 Adresskurzwahl ... 20 - 21 Werteprotokoll ... 22 - 23 Histogramm ... 24 - 28 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 16.01.04 RAM Regel- und Messtechnische Apparate GmbH D-82 211 Herrsching, Gewerbestraße 3 Tel. (08152)378-0...
Seite 2: Systembeschreibung
Tischgehäuse – verfügbar. Computer eine "V24-Schnittstelle". Der Modemadapter enthält be- Die RAM-Klimacomputer CC600 der Baureihe 610 und 650 ent- reits die Stromversorgung für das Terminal und den Alarmausgang halten standardmäßig die für den direkten Anschluss eines LCD- für den Anschluss eines Weckers.
Seite 3 Terminal-Anschlusskabel (Verbindung Terminal - Adapter) 620.150 / ...m Anschlusskabel mit Flaka-/Sub-D-Stecker, max. 30m lang LCD-Terminal 610.412 / 620.102 Ausführung im Schalttafeleinbau- oder Tischgehäuse Wecker mit Quittierung (optional) 750.091 elektronischer Wecker 12V/15mA, für Innenmontage ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 4: Terminal
Terminal -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Tastatur Die Tastatur des LCD-Terminals enthält alle für die Einstellung des Terminals und die Bedienung des RAM-Klimacomputers CC600 erforder- lichen Tasten..Zifferntasten . . . – Vorzeichen Dezimalpunkt Blankozeichen Rauten-Taste Stern-Taste . . . Cursor links/rechts .
Seite 5: Einstellung
Die Rufnummer brauchen Sie nicht neu einzugeben, wenn die Vorgabe bereits richtig ist. Eingabe überprüfen. Ist sie fehlerhaft, Eingabe löschen und neu beginnen: . . . Anmerkung: Bereits richtige Parameter können Sie mit der Cur- sor-rechts-Taste überspringen. Eingabe abschließen (und Einstellung beenden): ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 6 Die komplette Rufnummer kann maximal 24 Stellen umfassen. - Passwort Der Klimacomputer CC600 verlangt auf den V24-Schnittstellen, zusätzlich zum Terminalnamen, auch das gültige Passwort, um Ihre Anlage gegen zufälligen und unbefugten Zugriff über Modems bestmöglich zu schützen. Das gültige Passwort ist im Leitrechner Ihrer Computeranlage gespeichert.
Seite 7: Werkseinstellung
Sie können die Landessprache einstellen, in der die Texte im Eingabe- und Kommentarfeld des Displays erscheinen. Diese gilt nur für den Terminalmodus! Sobald Sie mit dem Klimacomputer Verbindung haben (CC600-Modus) ist maßgebend, für welche Landessprache die Soft- ware Ihrer Computeranlage erstellt wurde.
Seite 8 Ein Anruf aus der Computeranlage kann nur aufgrund des Modemtons erkannt werden, bei belegtem Empfangsgerät geht die Meldung u. U. verloren, Störmeldungen müssen baldigst behoben oder quittiert werden, da erst dann Folgestörungen gemeldet werden! -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 9: Statusanzeige
Durch das Quittieren wird der Status in "3–3" ge- ändert und die akustische Meldung gelöscht. Anzeige löschen: Anmerkung: Bei vorliegender Funktionsstörung bleibt die Status- zeile eingeblendet, bis eine Verbindung mit der Computeranlage zu Stande kommt. ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 10: Cc600-Anwahl
K-Nummer im Terminalnamen stimmt nicht mit der des Klimacomputers überein (Kommentar: "keine Berechtigung"). Anzeige löschen: Terminal mit Daten-Fernübertragung Kurzwahl eingeben: Ist die Eingabe fehlerhaft: Anmerkung: Zur Anwahl der 1. Computeranlage brauchen Sie die "1" nicht einzugeben. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 11 Computer bereits durch anderes Terminal belegt (Kommentar: "Klimacomputer belegt" oder "keine Verbindung"), K-Nummer im Terminalnamen stimmt nicht mit der des Klimacomputers überein (Kommentar: "keine Berechtigung"). Eingestelltes Passwort stimmt nicht mit dem im Klimacomputer gespeicherten überein (Kommentar: "Passwort ungültig"). Anzeige löschen: ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 12: Klimacomputer
Änderung mit dem Kommentar "Eingabe nicht plausibel" ab- Beispiele: Schaltbefehl auf Pumpe, gelehnt. Stellbefehl auf Ventilmotor u. Ä. Im Klimacomputer CC600 sind zwei Stufen der Plausibilitätsprü- fung vorgesehen. Adresse Siebenstellige Zahl, unter der alle Werte im Computer abgelegt Wertebereichsprüfung sind, die der Bediener zum Zwecke der Information, Überprüfung...
Seite 13 Anlage 3 – Heizungsregelung – (Istwert und) Sollwert: Heizungssollwert für Raum 3 9 1 1 1 2 (==) Anlage 91 – Heizungsregelung – Betriebszustand: Vorlauftemperatur der Vorregelung(en) == == 4 (==) alle Anlagen – alle Funktionen – Störmeldungen: Gesamtübersicht über alle aktuellen Störungen ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 14: Parameter
Mit der Cursor-abwärts-Taste wird zunächst die Markie- rung nach unten bewegt. Anschließend wird der sicht- bare Ausschnitt um jeweils eine Adresse weiter ge- schoben. Die Cursor-aufwärts-Taste verschiebt die Markierung und den Ausschnitt schrittweise nach oben. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 15: Parameter Ändern
Änderung nicht ausgeführt. Parameteränderungen werden bei entsprechender Einstellung des Klimacomputers automatisch protokolliert, wobei das Änderungsprotokoll wahlweise über den am Leitrechner und/oder den am Personalcomputer (Bedienplatz mit Software DataCom) installierten Drucker ausgege- ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 16: Bedienung Beenden
Editor des Klimacomputers freigegeben, damit ggf. weitere LCD-Terminals des Computers Zugang erhalten können, die Telefonverbindung zum Klimacomputer abgebrochen, sofern die Kommunikation über Modems erfolgte, der eingegebene Personencode ungültig, damit Unbefugten der Zugang erschwert ist. Cursor auf Adresse zurückstellen: Bedienung bewusst beenden: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 17: Störmeldung Aufrufen
Leitrechner und/oder den am Personalcomputer (Bedienplatz mit Software DataCom) installierten Drucker ausgegeben werden kann. Siehe hierzu: Software-Beschreibung W00/W100 – Druckprotokolle Die Quittierung wird mit Datum, Uhrzeit, Ihrem Namenskurzzeichen, Adresse, Bezeichnung und dem alten und neuen Status der Störmeldung pro- tokolliert. ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 18: Systemstörungen
Druckers (Nr. 1): Drucker nicht bereit oder ausgeschaltet oder fehlerhafte Einstellung im Leitrechner. Siehe hierzu: Systemstörung "Drucker" Leitrechner A0 meldet Systemstörung der Unterstation A1 mit Priorität 2: Unterstation außer Betrieb oder Datenübertragung gestört. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 19 Ursache für diese Meldung kann auch eine fehlerhafte Einstellung im Leitrechner sein, die Protokolle an ein nicht vorhandenes Gerät leitet. Diese Einstellung sollte berichtigt werden, wenn Sie Protokolle wünschen. Siehe hierzu: Software-Beschreibung W00/W100 – Druckprotokolle ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 20: Adresskurzwahl
Einträge bleiben somit unverändert. Adressen löschen Cursor auf A-Nummer stellen: ..A-Nummer anwählen: Adresse löschen Anmerkung: Die folgenden Einträge werden nicht aufgerutscht, so dass deren A-Nummern unverändert bleiben. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 21: A-Menü Schließen
A1, A2 usw. eingeben. Kurzwahlnummer eingeben: Eingabe abschließen: Anmerkung: Die Null brauchen Sie nicht einzugeben. Dies gilt auch für Protokolle: Anmerkung: Wenn Sie bereits aufgerufene Parameter drucken möchten, brauchen Sie die A-Nummer nicht neu einzugeben. ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 22: Werteprotokoll
Damit werden nun die entsprechenden Werte täglich einmal ausgedruckt (Vorgabe P/Tag = 1). Darüber hinaus bestehen folgende Einstell- möglichkeiten: ..kein automatisches Protokoll, 1, 4, 24 ..1, 4 bzw. 24 Protokolle pro Tag. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 23: P-Menü Schließen
P-Menü drucken Sie können das P-Menü nur über einen am Leitrechner installierten Drucker ausdrucken. Siehe hierzu: Software-Beschreibung W00/W100 – Druckprotokolle (Anwahl ggf. rückgängig machen:) P-Menü drucken: P-Menü schließen Rückkehr zur normalen Bedienung: ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 24: Histogramm
Um das vollständige H-Menü aufzurufen, brauchen Sie keine Anlagennummer eingeben: Das Terminal setzt automatisch 2 Blankozeichen. Für das Einrichten neuer Aufzeichnungskanäle ist es belanglos, welches H-Menü Sie aufgerufen haben: Das Terminal fügt den neuen Auf- zeichnungskanal automatisch in das Menü der betreffenden Anlage ein. -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 25: Aufzeichnungszeitraum Und Protokollierung Einstellen
Wenn unter derselben Adresse 2 Werte ("Wert 1" und "Wert 2") abgelegt sind und Sie beide aufzeichnen möchten, müssen Sie diese Adresse zweimal eintragen und den Zeitraum einmal unter „W1-Zeit„ und einmal unter „W2-Zeit„ eingeben: ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 26: Kanäle Löschen
Ab Betriebssystem Version 7.1 können Sie das vollständige H-Menü („Adresse ==H“) oder auch nur das einer bestimmten Anlage (z. B. „Adresse 90H“) drucken. Löschen Sie ggf. zuvor die Adresse und rufen Sie das vollständige Menü auf. (Anwahl ggf. rückgängig machen:) H-Menü drucken: H-Menü schließen Rückkehr zur normalen Bedienung: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 27 Um ein Histogramm auszudrucken, können Sie es wahlweise aus dem H-Menü auswählen oder direkt die H-Nummer eingeben. Sie können es aber auch zuerst auf dem Display abbilden und dann den Druckauftrag erteilen. ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
Seite 28 Editor des Klimacomputers freigegeben, damit ggf. weitere LCD-Terminals des Computers Zugang erhalten können, die Telefonverbindung zum Klimacomputer abgebrochen, sofern die Kommunikation über Modems erfolgte, der eingegebene Personencode ungültig, damit Unbefugten der Zugang erschwert ist. (Ggf. Cursor auf Adresse zurückstellen): Bedienung bewusst beenden: -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- RAM Regel- und Messtechnische Apparate GmbH, Herrsching...
