RAM CC600 Technische Beschreibung Seite 6

Systembeschreibung
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Computer
Die Programme WinTerm und VisuRAM ermöglichen auf Com-
putern mit MS-Windows eine komfortable Bedienung der CC600-
Computeranlage und sind die Basis für weiter gehende Funktionen,
welche die Betreuung und Überwachung der Anlage vereinfachen
und effizienter gestalten:
- Langzeit-Datenaufzeichnung über VisuData,
- Störungs-Weitermeldung via E-Mail/SMS über Alarm,
- Datensicherung der Einstellwerte über Backup usw.
Die Kommunikation mit der Computeranlage kann über die V24-
oder V11-Schnittstelle des Leitrechners, ab Betriebssystem-Version
8.0 auch über die Ethernet-Schnittstelle erfolgen, die auch die Be-
dienung über WLAN und Internet bietet.

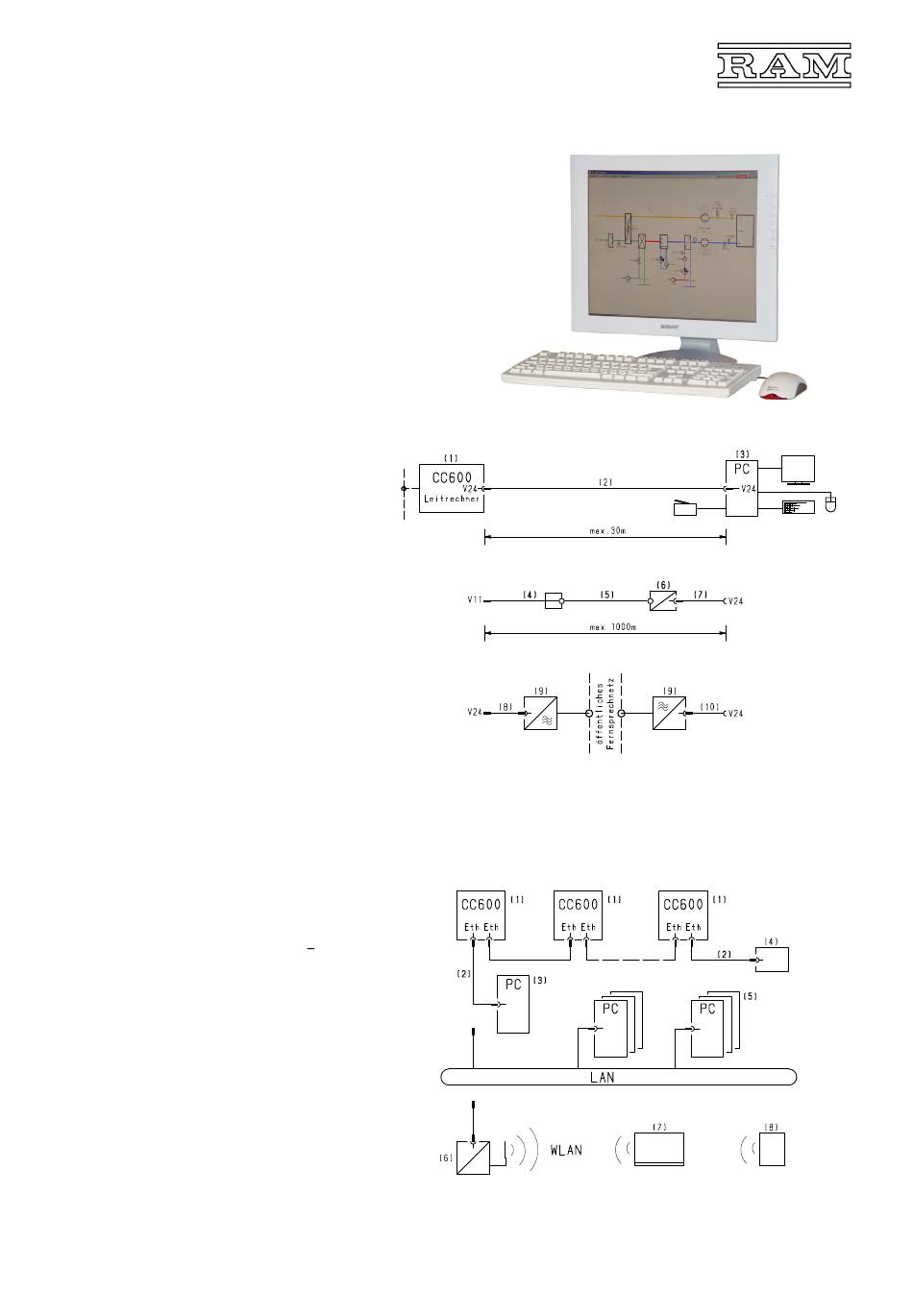

anschauliche Darstellung einer Klimaanlage
- Bedienung über eine der seriellen Schnittstellen
Bedienung über V24 bis 30m
Die COM-Schnittstelle des PCs wird mit dem passen-
den Kabel direkt mit der V24-Schnittstelle des Leitrech-
ners der Computeranlage verbunden.
(1) Klimacomputer CC600
z. B. mit Prozessorkarte
(2) PC-Anschlusskabel
(3) Personalcomputer
Bedienung über V11 – V24 bis 1000m
Die V11-Schnittstelle (RS422 nach EIA-Norm) kann
Entfernungen bis etwa 1000m überbrücken.
(1) Klimacomputer CC600
z. B. mit Prozessorkarte
(4) V11-Schnittstellenstecker
(5) Datenleitung
(6) V11/V24-Konverter
(7) V24-Anschlusskabel
Bedienung über das öffentlich Fernsprechnetz
(1) Klimacomputer CC600
z. B. mit Prozessorkarte
(8) Modem-Anschlusskabel
(9) Modem (GSM-Modem)
(10) V24-Anschlusskabel
- Bedienung über die Ethernet-Schnittstelle
Bedienung über einen allein stehenden PC
und/oder ein Web-fähiges Terminal
(1) Klimacomputer CC600
mit Prozessorkarte
(2) Ethernet-Patchkabel
(3) Personalcomputer
(4) Touch-Einbauterminal
Bedienung über das lokale Netzwerk
(5) Personalcomputer im Netzwerk
Bedienung über WLAN
(6) WLAN-Router
(7) Tablet-Computer
(8) Smartphone
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
6
Anlagenvisualisierung VisuRAM
660.000 /.100 /.200 /.300
660.514
620.255 / 620.256
–
660.000 /.100 /.200 /.300
660.516
660.645
J-Y(St)Y 3x2x0,8
620.240
620.050 / 620.051
660.000 /.100 /.200 /.300
660.514
620.155
–
620.050 / 620.05
660.000 /.100 /.200 /.300
662.51x
–
–
622.110
–
–
–
–
Auf der PC-Seite kann anstatt eines externen Modems mit V24-, USB- oder
Infrarot-Schnittstelle auch ein interner Modem verwendet werden.
