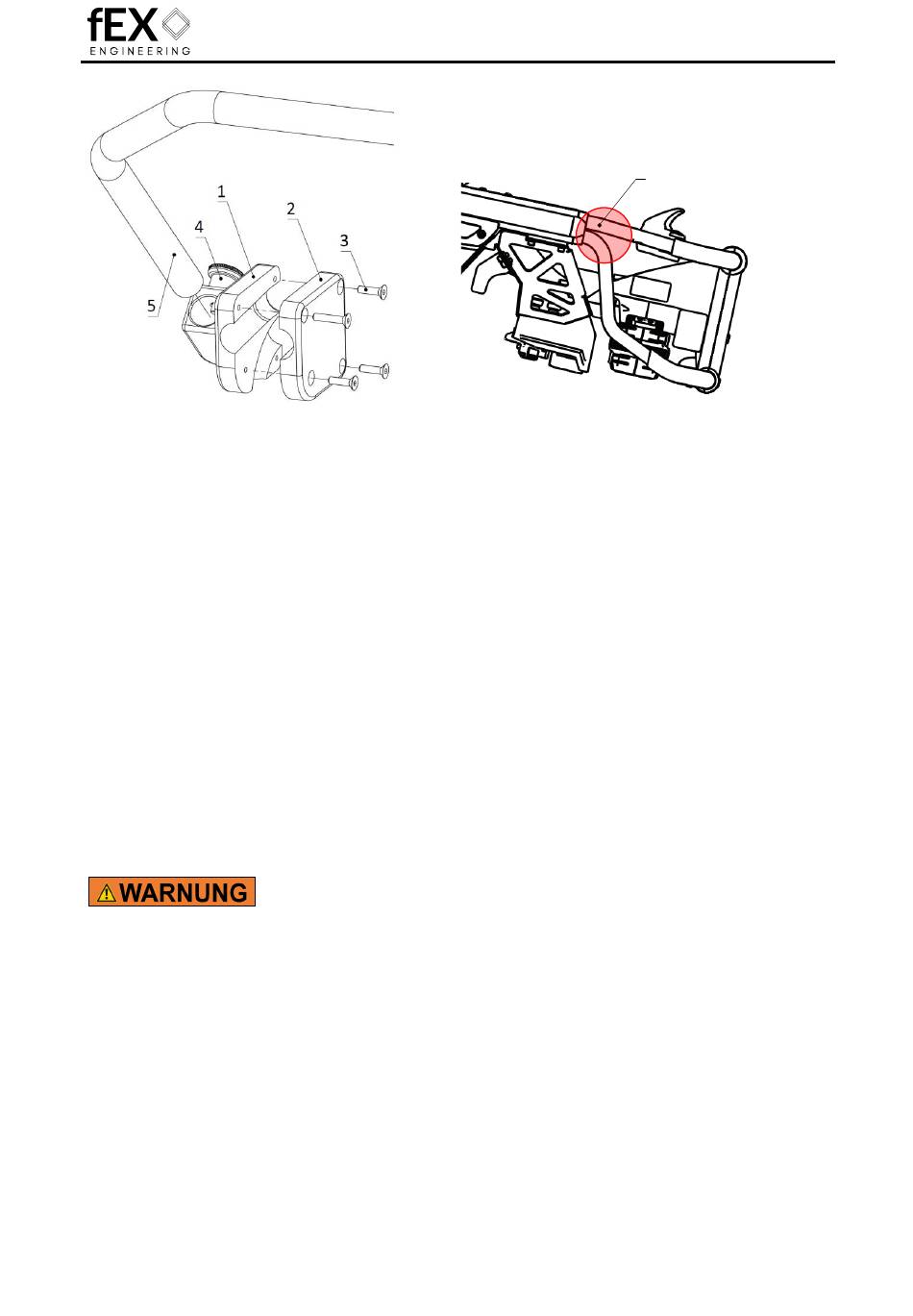

Abbildung 3: Klemmung PR
Führen Sie folgende Schritte durch:
1.
Tragen Sie einen Tropfen mittelfeste Schraubensicherung auf die ersten (untersten)
Gewindegänge aller Schrauben.
2.
Setzen Sie das Bauteil Klemmung außen PR (1) von außen an die Griffrohre (6) (roter Bereich)
des footend assembly der Fahrtrage.
3.
Setzen Sie das Gegenstück Klemmung innen PR (2) von innen an die Griffrohre (6) (roter
Bereich).
4.
Setzen Sie vier Schrauben (3) UNC #10-24 x 1" ein und ziehen Sie diese handfest an.
5.
Ziehen Sie alle vier Schrauben mit einem Anzugsmoment von 7 Nm an.
6.
Wiederholen Sie Schritte 2 bis 5 für die andere Seite.
7.
Öffnen Sie die Schnellverschlüsse (4) und führen Sie den Griffbügel (5) gleichmäßig ein.
8.
Verriegeln Sie die Schnellverschlüsse (4).
5.4 Überprüfung auf ordnungsgemäße Montage
•
Es sind jeweils vier Schrauben pro Seite verbaut.
•
Alle Schrauben liegen bündig an und sind fest verschraubt (Drehmomentschlüssel bei der
Montage verwenden).
•
Der Spalt zwischen Klemmung innen und Klemmung außen muss vollständig durch das
Dichtmaterial verschlossen sein.
•
Der Griffbügel lässt sich ohne Entsperren nicht entnehmen.
Nach einer fachgerechten Montage ist die Grifferweiterung sofort betriebsbereit.
Seite | 9
Anhand folgender Checkliste kann eine ordnungsgemäße Montage überprüft
werden. Trifft einer dieser Punkte nicht zu, ist eine erneute Montage nötig.
Version 2
Gebrauchsanweisung - Grifferweiterung
6
Abbildung 4: Stryker „footend assembly"
