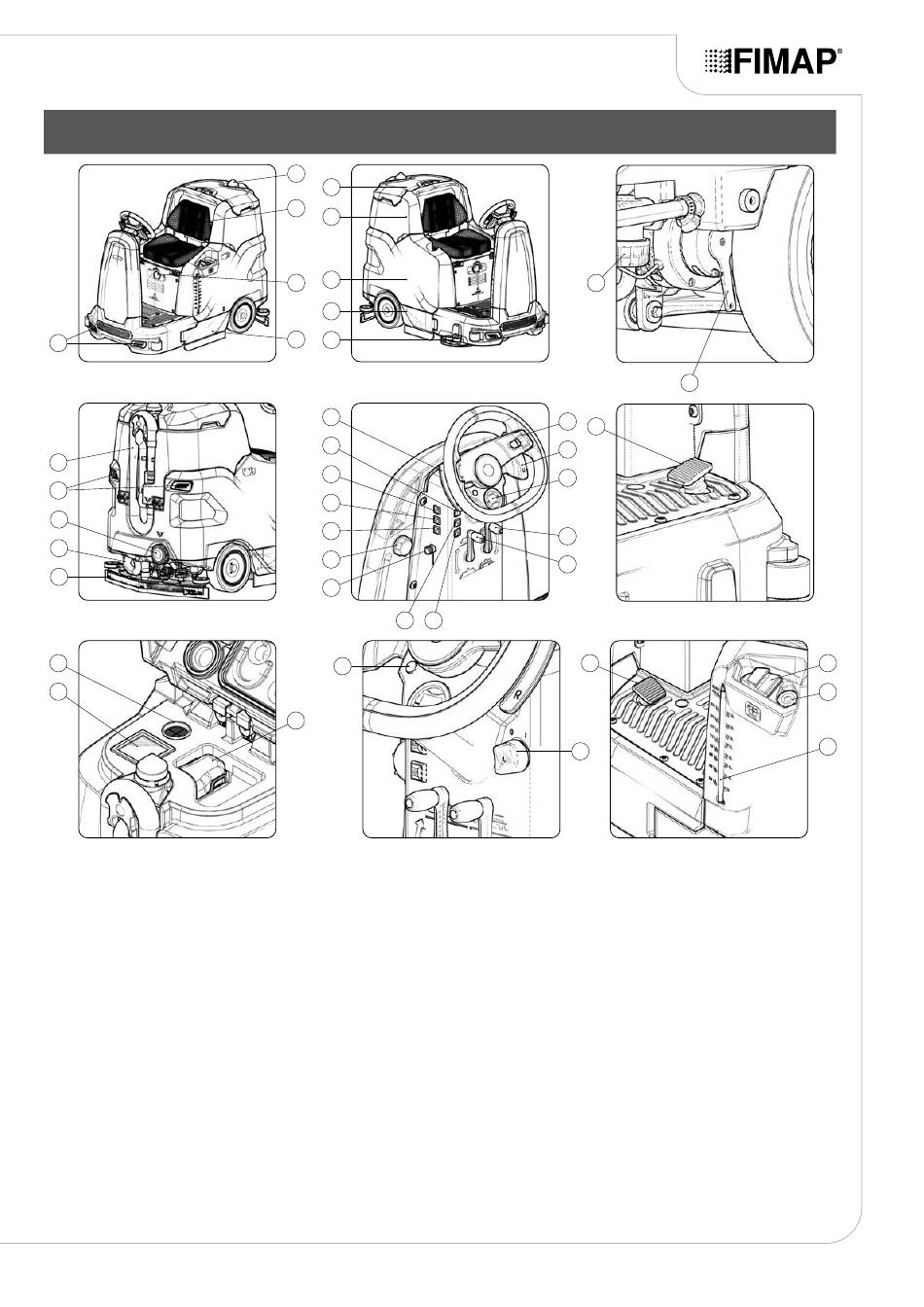

HAUPTBESTANDTEILE DER MASCHINE
5
38
6
33
35
3
8
7
Die Hauptbestandteile der Maschine sind:
1. Seitlicher Schrubb-Bürstenkopf (optional).
2. Schrubb-Bürstenkopf.
3. Saugfußgestell.
4. Betriebsstunden – Batterieladestandanzeige.
5. Vordere Arbeitsscheinwerfer (optional).
6. Hintere Arbeitsscheinwerfer (optional).
7. Luftfilter am Saugmotoreingang.
8. Saugmotorleitungsfilter.
9. Schmutzwassertankfilter.
10. Reinigungslösungsfilter.
11. Hauptschlüsselschalter.
12. Blinker (optional).
13. Led Extradruck Bürstenkopf.
14. Bürstenkopf-Steuerhebel.
15. Steuerhebel für Elektrobremse.
16. Steuerhebel für Reinigungslösungsventil.
17. Saugfuß-Steuerhebel.
12
27
26
28
29
25
30
31
1
18
22
23
42
41
40
16
24
43
13
9
18. Hebel für Auswahl Extradruck Bürstenkopf.
19. Hebel für Rückwärtsgangauswahl.
20. Betriebsbremspedal.
21. Gangpedal.
22. Hupentaste.
23. Aktivierungsschalter des automatischen Dosiersystems
24. Steuertaste Seitenbürste (optional).
25. Notstopptaste.
26. Bedienersitz
27. Schmutzwassertankdeckel.
28. Schmutzwassertank.
29. Reinigungslösungstank.
30. Rechtes Seitenfach.
31. Linkes Seitenfach.
32. Saugfußgestell.
33. Ablassverschluss Reinigungslösungstank.
34. Verschluss für Reinigungslösungstank.
- 9 -
10
39
21
19
4
14
17
20
11
oder automatisches Wiederaufbereitungssystem
(optional).
15
34
36
37
