35. Saugschlauch des Saugfußes.
36. Schnellbefüllungsschlauch Reinigungslösungstank.
37. Füllstandschlauch des Reinigungslösungstanks.
38. Ablassschlauch Schmutzwassertank.
39. Lenker.

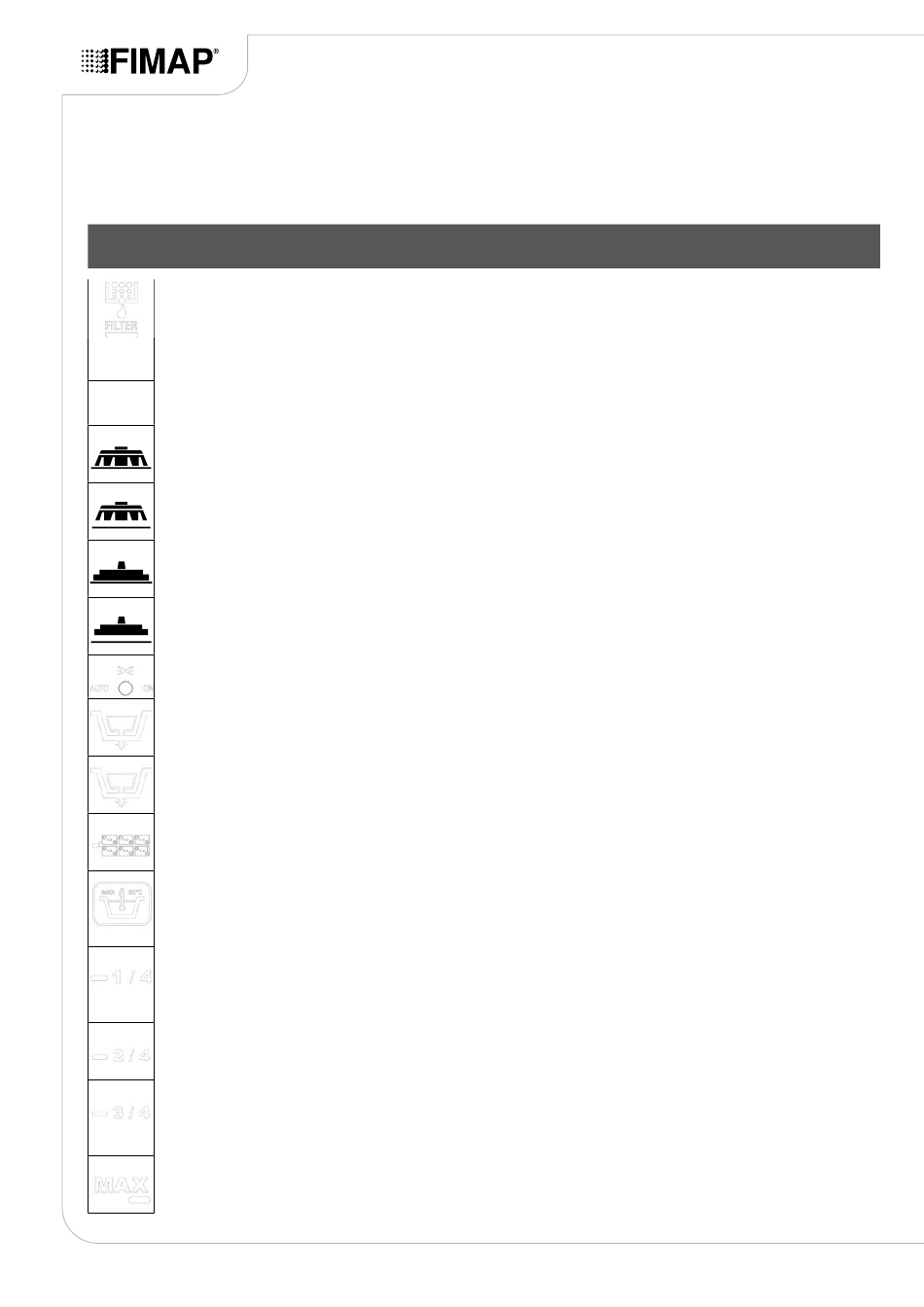

AUF DER MASCHINE VERWENDETE SYMBOLE
Symbol für die Position des Filterkörpers:
Wird im linken Seitenteil der Maschine verwendet und kennzeichnet die Position des
Reinigungslösungstankfilters.
P
Symbol Lokalisierung des Hebels zum Aktivieren - Deaktivieren des Extradrucks:
Wird am Hebel zum Aktivieren - Deaktivieren des Extradrucks des mittleren Bürstenkopfs verwendet.
R
Symbol Lokalisierung des Hebels zum Aktivieren - Deaktivieren des Rückwärtsgangs:
Wird am Hebel zum Aktivieren - Deaktivieren des Rückwärtsgangs verwendet.
Symbol Bürstenkopfgestell in Arbeitsstellung:
Wird an der Lenksäule verwendet und zeigt die Drehrichtung des Bürstenkopf-Steuerhebels an, um die
Bürsten in die Arbeitsstellung zu bringen.
Symbol Bürstenkopfgestell in Ruhestellung:
Wird an der Lenksäule verwendet und zeigt die Drehrichtung des Bürstenkopf-Steuerhebels an, um die
Bürsten in die Ruhestellung zu bringen.
Symbol Saugfußgestell in Arbeitsstellung:
Wird an der Lenksäule verwendet und zeigt die Drehrichtung des Saugfuß-Steuerhebels an, um den Saugfuß
in die Arbeitsstellung zu bringen.
Symbol Saugfußgestell in Ruhestellung:
Wird an der Lenksäule verwendet und zeigt die Drehrichtung des Saugfuß-Steuerhebels an, um den Saugfuß
in die Ruhestellung zu bringen.
Symbol Standlicht und Blinker ein-/ausschalten:
Wird im vorderen Teil der Maschine verwendet und zeigt den Schalter für Standlicht und Blinker an.
Symbol Ablassschlauch Schmutzwassertank:
Wird im hinteren Teil der Maschine verwendet, um den Ablaufschlauch des Schmutzwassertanks zu
kennzeichnen.
Symbol Ablassverschluss Reinigungslösungstank:
Wird im hinteren Teil der Maschine verwendet, um den Ablaufverschluss des Reinigungslösungstanks zu
kennzeichnen.
Symbol Batterieanschluss:
Wird unter dem Schmutzwassertank verwendet und zeigt an, wie die 6-V- oder 18-V-Batterien angeschlossen
werden müssen, um eine Gesamtspannung von 36 V zu erreichen.
Symbol für Höchsttemperatur beim Befüllen des Reinigungslösungstanks:
Wird in der linken Seite des Reinigungslösungstanks der Maschine angebracht, um die Höchsttemperatur
anzugeben, die das Wasser aufweisen muss, um den Lösungstank unter völlig sicheren Bedingungen
auffüllen zu können.
Symbol zum Befüllen des Reinigungsmitteltanks:
Wird links auf der Seite des Reinigungsmitteltanks der Maschine verwendet, um die Wasser- oder
Reinigungslösungsmenge darin anzuzeigen. Das Symbol hier zeigt an, dass der Tank noch ein zu einem
Viertel gefüllt ist.
Symbol zum Befüllen des Reinigungsmitteltanks:
Wird links auf der Seite des Reinigungsmitteltanks der Maschine verwendet, um die Wasser- oder
Reinigungslösungsmenge darin anzuzeigen. Das Symbol hier zeigt an, dass der Tank noch halbvoll ist.
Symbol zum Befüllen des Reinigungsmitteltanks:
Wird links auf der Seite des Reinigungsmitteltanks der Maschine verwendet, um die Wasser- oder
Reinigungslösungsmenge darin anzuzeigen. Das Symbol hier zeigt an, dass der Tank noch zu drei Vierteln
voll ist.
Symbol zum Befüllen des Reinigungsmitteltanks:
Wird links auf der Seite des Reinigungsmitteltanks der Maschine verwendet, um die Wasser- oder
Reinigungslösungsmenge darin anzuzeigen. Das Symbol hier zeigt an, dass der Tank voll ist.
40. Stopfen Reinigungsmitteltank (Ausführung mit
automatischem Dosiersystem).
41. Aktivierungsschalter Sprühpistole (optional).
42. Einstellschalter automatisches Dosiersystem (optional).
43. Aktivierungsschalter Sauglanze (optional).
- 10 -
