HAUPTBESTANDTEILE DER MASCHINE

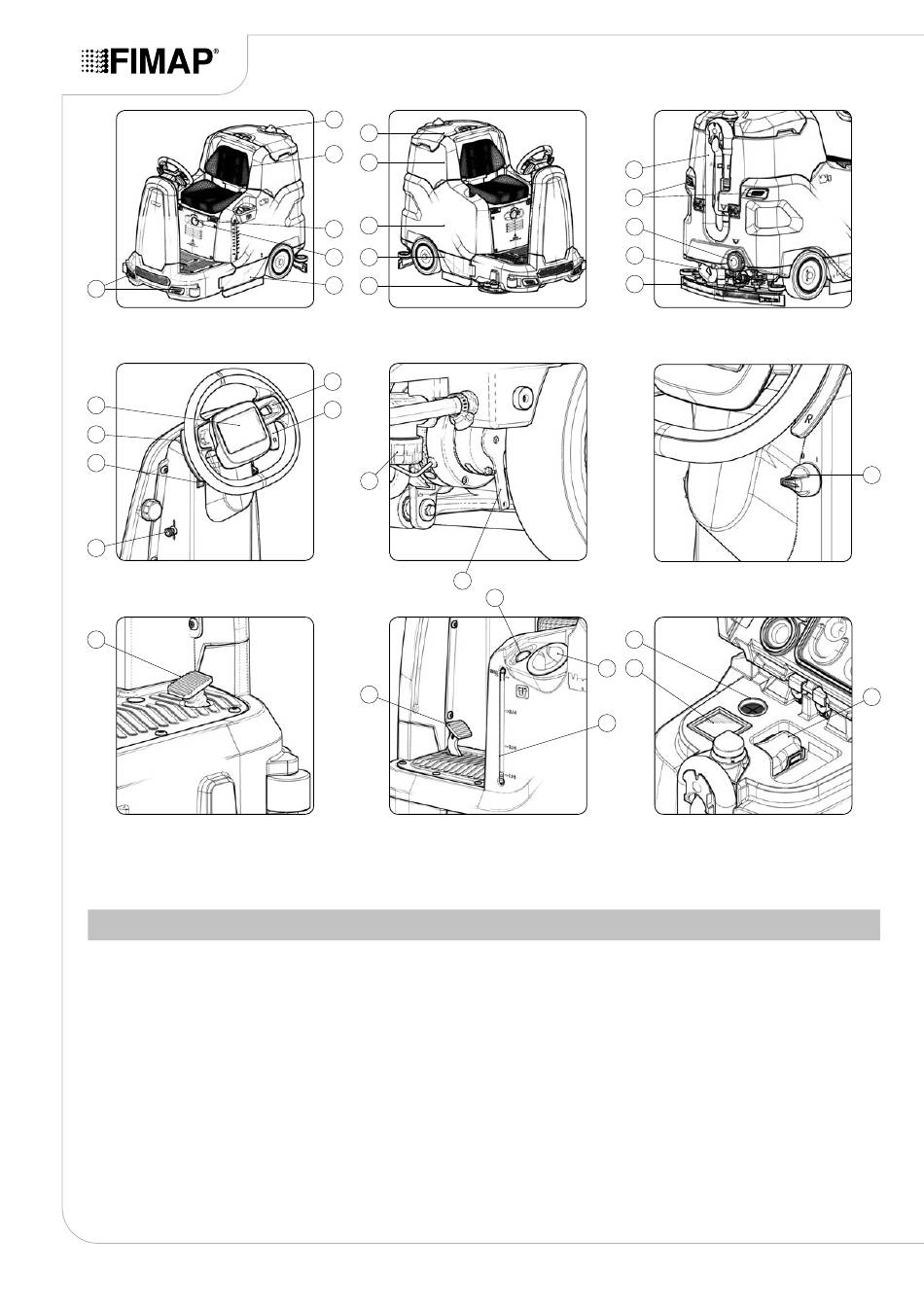

Die Hauptbestandteile der Maschine sind:
1. Vordere Arbeitsscheinwerfer.
2. Blinkleuchte.
3. Bedienersitz.
4. Notstopptaste.
5. Schalter für Standlicht und Blinker.
6. Linkes Seitenfach.
7. Schmutzwassertankdeckel.
8. Schmutzwassertank.
9. Reinigungslösungstank.
10. Rechtes Seitenfach.
11. Seitlicher Schrubbkopf (Ausführung 1SL).
12. Ablassschlauch Schmutzwassertank.
13. Hintere Scheinwerfer.
14. Ablassverschluss Reinigungsmitteltank.
15. Saugschlauch des Saugfußes.
16. Saugfußgestell.
2
7
3
8
9
4
5
10
6
11
21
22
23
24
29
27
17. Bedienfeld.
18. Hebel für Auswahl Extradruck Bürstenkopf.
19. Hupentaste.
20. Steuerhebel für Reinigungslösungsventil.
21. Lenker.
22. Hebel für Rückwärtsgangauswahl.
23. Reinigungslösungsfilter.
24. Hebel Elektrobremse.
25. Hauptschlüsselschalter.
26. Gangpedal.
27. Betriebsbremspedal.
28. Verschluss für Reinigungsmitteltank.
29. Schnellbefüllungsschlauch Reinigungsmitteltank.
30. Füllstandschlauch des Reinigungsmitteltanks.
31. Saugmotorleitungsfilter.
32. Luftfilter am Saugmotoreingang.
33. Schmutzwassertankfilter.
8
12
13
14
15
16
31
28
32
30
25
33
