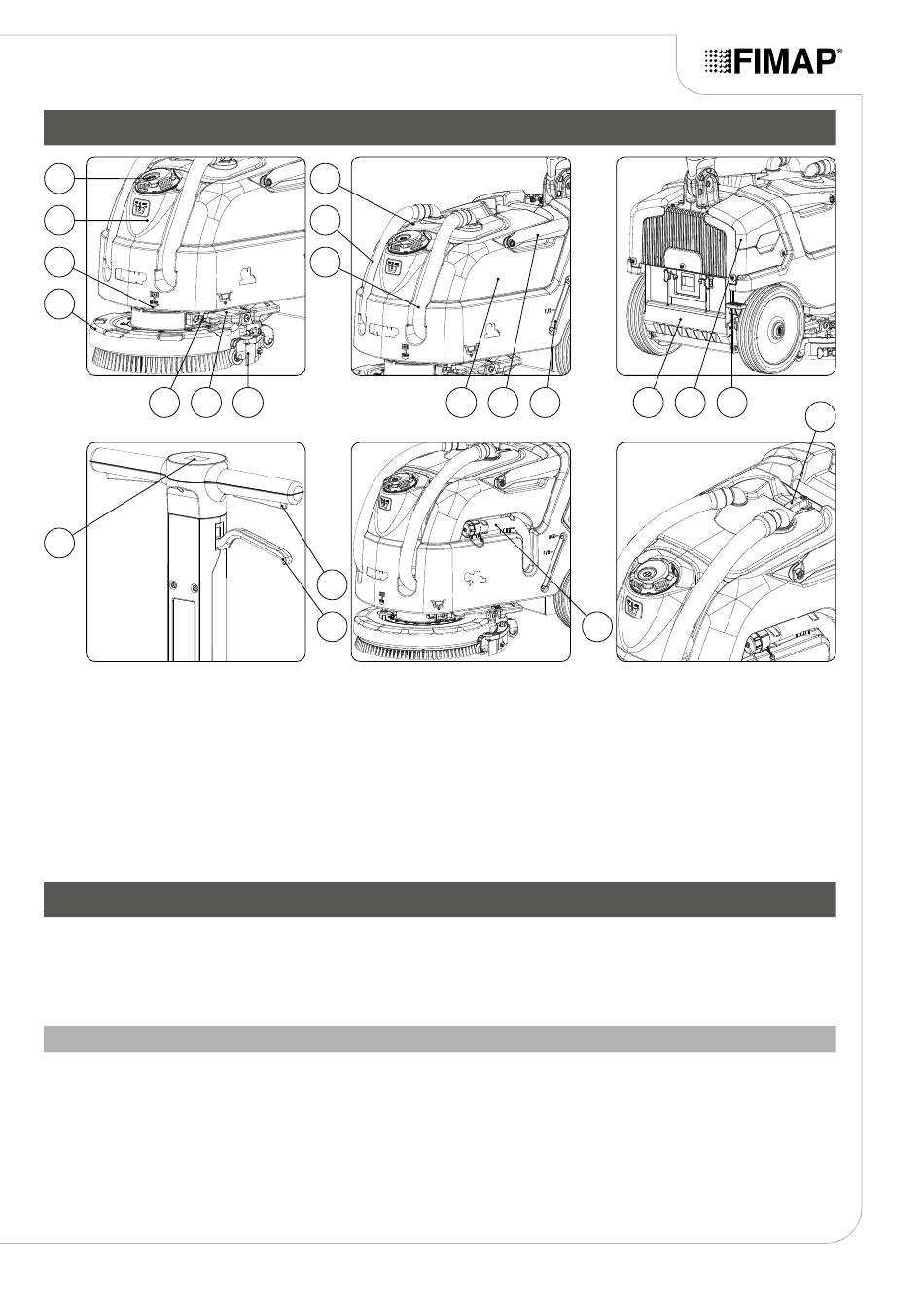

ANORDNUNG DER HAUPTBESTANDTEILE DER MASCHINE

1
2
3
4
5 6
17
Die Hauptbestandteile der Maschine sind:
1. Verschluss für Reinigungslösungstank.
2. Reinigungslösungstank.
3. Reinigungslösungsfilter.
4. Bürstenkopfgestell.
5. Entleerung Reinigungsmitteltank.
6. Reinigungslösungshahn.
7. Saugfußgestell.
8. Schmutzwassertankdeckel.
9. Saugschlauch des Saugfußes.
10. Saugmotorschlauch.
Die in dieser Veröffentlichung enthaltenen Beschreibungen sind unverbindlich. Das Unternehmen behält sich deshalb vor, jederzeit eventuelle
Änderungen an den Elementen, den Details und dem gelieferten Zubehör vorzunehmen, die es für eine Verbesserung oder für jegliche
Erfordernisse baulicher oder geschäftlicher Art für angebracht hält. Die auch nur teilweise Wiedergabe der Texte und Zeichnungen, die in dieser
Veröffentlichung enthalten sind, ist gemäß Gesetz verboten. Das Unternehmen behält sich vor, Änderungen technischer Art und / oder an
der Ausstattung vorzunehmen. Die Abbildungen sind als reine Beispiele zu betrachten und sind hinsichtlich Design und Ausstattung
unverbindlich.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Lesen Sie vor dem Gebrauch der Maschine bitte aufmerksam die Anweisungen in diesem
Dokument und jene die im Dokument "ALLGEMEINE SICHERHEITSVORSCHRIFTEN
enthalten sind, das der Maschine beigepackt ist (Dokumentencode 10083659).
8
9
10
7
18
19

ALLGEMEINE BESCHREIBUNG

11 12 13
20
11. Schmutzwassertank.
12. Griff Schmutzwassertank.
13. Füllstandschlauch des Reinigungslösungstanks.
14. Batteriefachabdeckung
15. Abdeckung Batterieladegerätfach
16. Saugfuß-Steuerpedal.
17. Steuertafel.
18. Totmannhebel.
19. Entriegelungshebel Lenksäule.
20. Ablassschlauch Schmutzwassertank GXL-Versionen).
21. Feststellstütze für Schmutzwassertankdeckel (GXL-Versionen).
5
14 15 16
21
