UMSCHLAGEN DER VERPACKTEN MASCHINE
Die Abmessungen der gesamten Verpackung sind wie folgt: Länge= 2030mm Breite= 1280mm Höhe= 1605mm,
die Gesamtmasse der Verpackung beträgt 535 kg.
HINWEIS: Es wird empfohlen, für einen eventuellen Transport der Maschine alle zur Verpackung gehörenden
Bestandteile aufzuheben.
GEFAHR: Verwenden Sie zum Bewegen des verpackten Produkts Stapler, die den gesetzlichen Bestimmungen
entsprechen und für die Abmessungen und das Gewicht der Verpackung geeignet sind.
1
1
2
6
7
7
8

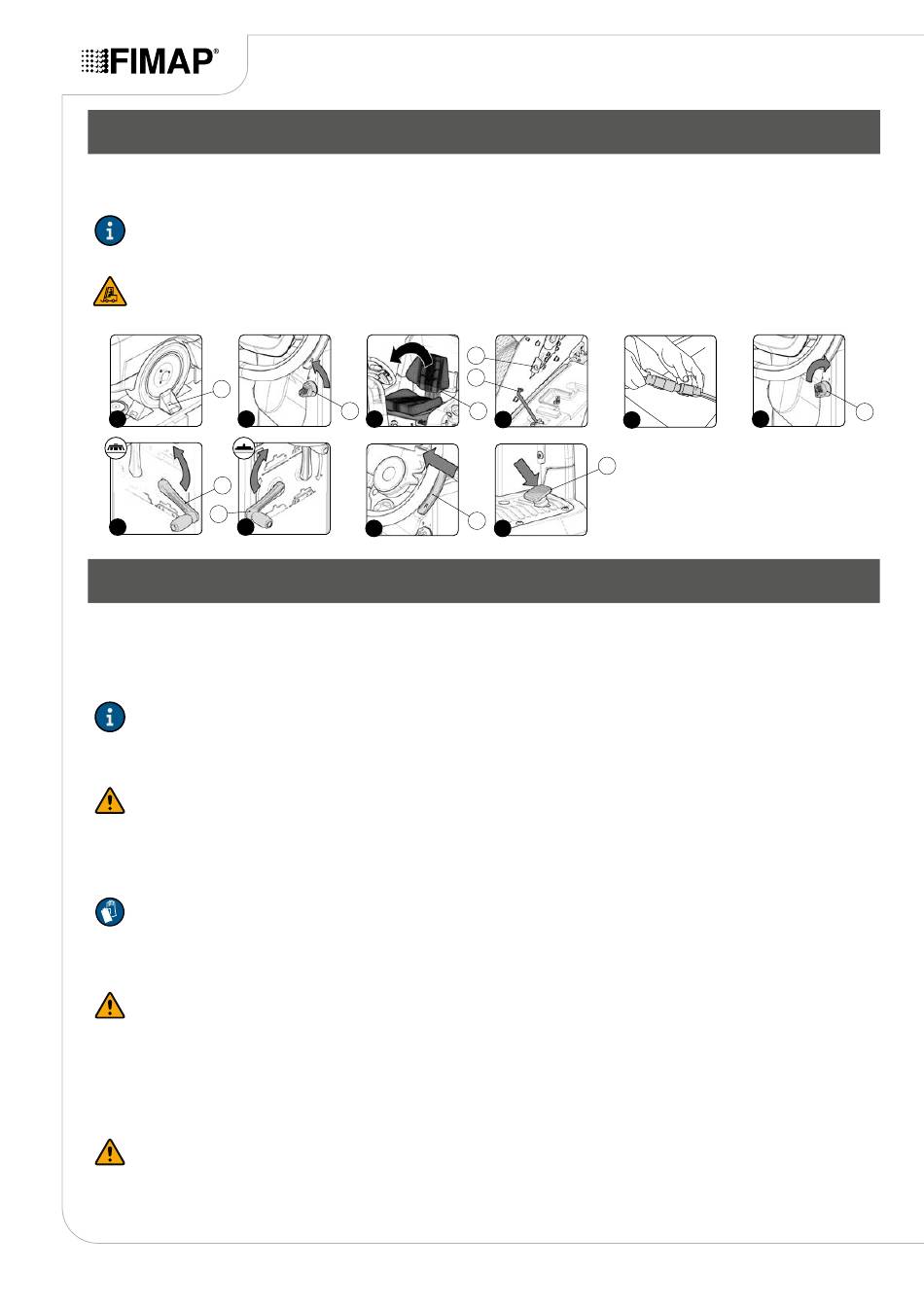

AUSPACKEN DER MASCHINE
Die Maschine ist in einer spezifischen Verpackung enthalten. Zum Entnehmen der Maschine aus der Verpackung wie
folgt vorgehen:
1. Stellen Sie den unteren Teil der äußeren Verpackung auf den Boden.
HINWEIS: Als Bezug die auf den Karton aufgedruckten Piktogramme benutzen.
2. Entfernen Sie die äußere Verpackung.
HINWEIS: Die Maschine ist in einer spezifischen Verpackung enthalten. Die Verpackungselemente
(Kunststoffbeutel, Klammern, usw.) müssen als potentielle Gefahrenquellen außerhalb der Reichweite von
Kindern, Schutzbedürftigen, usw. aufbewahrt werden.
3. Nehmen Sie die Schachteln mit den Scheibenbürsten und das Saugfußgestell aus der Maschine.
VORSICHT: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor einer möglichen
Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
4. Die drei in der Verpackung enthaltenen Rampen im hinteren Fahrzeugbereich positionieren.
ACHTUNG: Die Rampen müssen so positioniert werden, dass sie an den Rädern der Maschine mittig ausgerichtet
sind, um das Fahrzeug beim herunterrollen nicht zu beschädigen.
5. Die Maschine ist auf der Palette mit Keilen (1) befestigt, die die Räder (Abb. 1) blockieren. Diese Keile entfernen.
6. Überprüfen Sie, ob sich der Hauptschalter an der Bedientafel in Position "0" (Abb. 2) befindet, andernfalls drehen Sie
den Schlüssel (2) um eine Vierteldrehung gegen den Uhrzeigersinn. Ziehen Sie den Schlüssel vom Hauptschalter ab.
7. Greifen Sie die Sitzlehne (3) und drehen Sie das Sitzhalteblech in die Wartungsposition (Abb. 3).
ACHTUNG: Um ein Drehen des Sitzes zu verhindern, die Arretierung (4) in den Schlitz (5) einführen (Abb. 4).
8. Schließen Sie den Stecker des Pufferbatteriewagens an den Verbinder der Hauptanlage der Maschine an (Abb. 5).
5
4
2
3
3
4
8
9
10
- 12 -
6
5
9
2
