HINWEIS: Denken Sie daran, zwischen den jeweiligen Spritzschutzgummis Gummileisten (18) anzubringen
(Abb. 16).
HINWEIS: Wenn das seitliche Saugfußgestell eingestellt wird, dann denken Sie daran, dass circa 10 mm des
Gewindes hinter der selbstarretierenden Mutter (14) frei bleiben müssen (Abb. 12).
BEFÜLLEN DER BREMSANLAGEN-ÖLWANNE
BEFÜLLEN DER BREMSANLAGEN-ÖLWANNE
Wenn während der Arbeiten ein Störungsalarm an der Bremsanlage auftreten sollte, die Maschine unverzüglich stoppen
und den Ölstand in der Bremsanlage der Maschine kontrollieren.
Um die Kontrolle durchzuführen und Öl in die Bremsanlage nachzufüllen, folgendermaßen vorgehen:
1. Verwenden Sie die korrekte Ausrüstung (nicht mit der Maschine mitgeliefert), um die Befestigungsschrauben (19)
Der Frontverkleidung an der Lenksäule zu entfernen (Abb. 17).
2. Ziehen Sie an den Griffen (20) die Verkleidung (21) von der Maschine ab und legen Sie sie auf den Boden (Abb. 18).
3. Kontrollieren Sie den Ölstand in der Wanne (22), gegebenenfalls nachfüllen.
4. Zum Nachfüllen von Bremsflüssigkeit in die Wanne, den Schwimmerdeckel (23) entfernen (Abb. 19).
5. Bremsflüssigkeit in die Wanne füllen. Achten Sie darauf, nicht zu viel einzufüllen.
HINWEIS: Für die Bremsanlage der Maschine ist Bremsöl "Shell brake fluid dot 4" zu verwenden.
VORSICHT: Um schwere Verletzungen zu vermeiden, das Sicherheitsdatenblatt des verwendeten Produkts
aufmerksam lesen.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen
entsprechen.

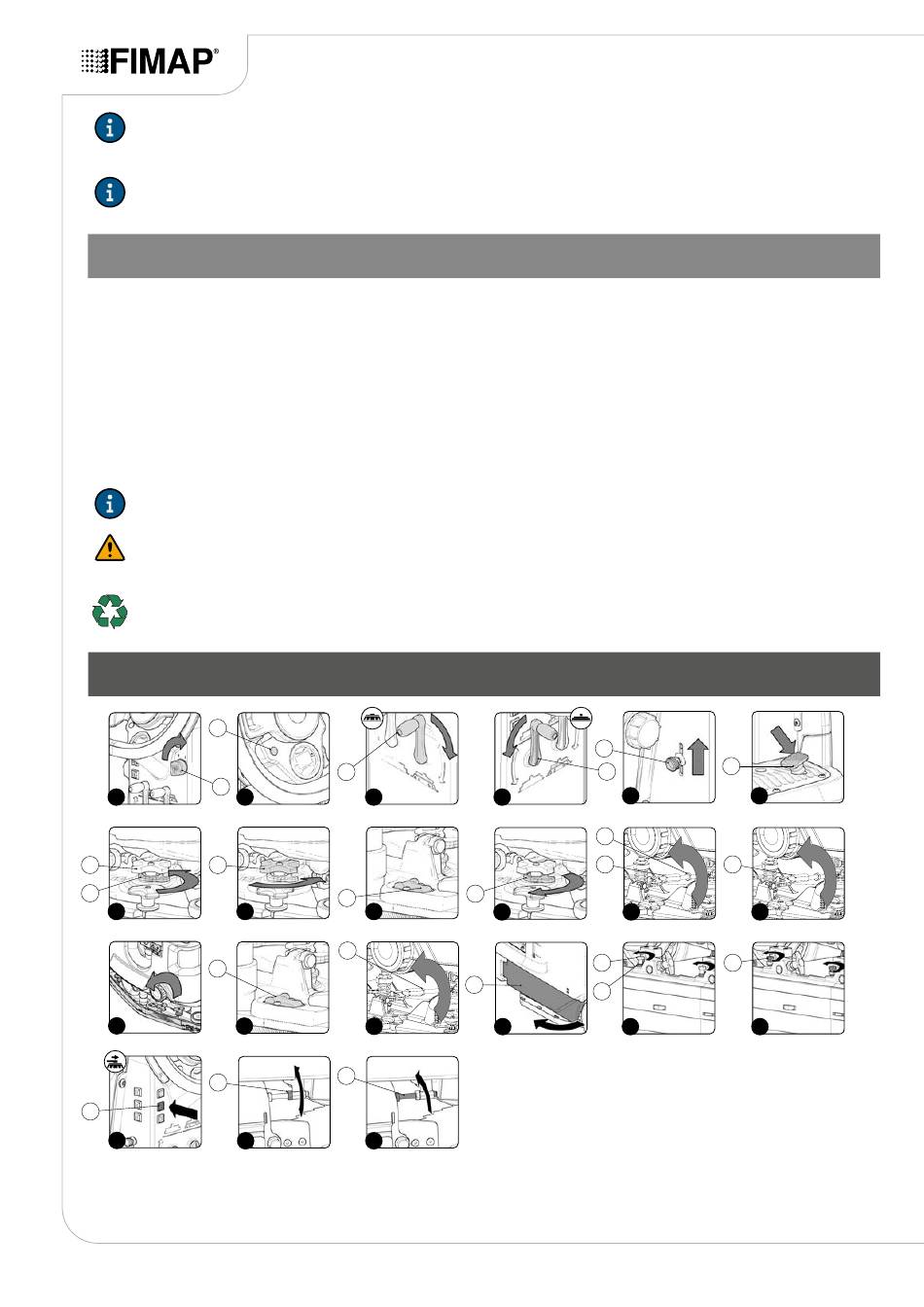

EINSTELLUNGEN
2
1
1
2
8
8
7
7
8
13
13
14
18
17
19
20
3
3
4
10
9
9
10
11
14
15
16
19
21
- 44 -
5
6
4
5
6
11
12
12
11
12
16
16
15
17
18
