5. Geräteübersicht
5.1

Vorderseite PCU+

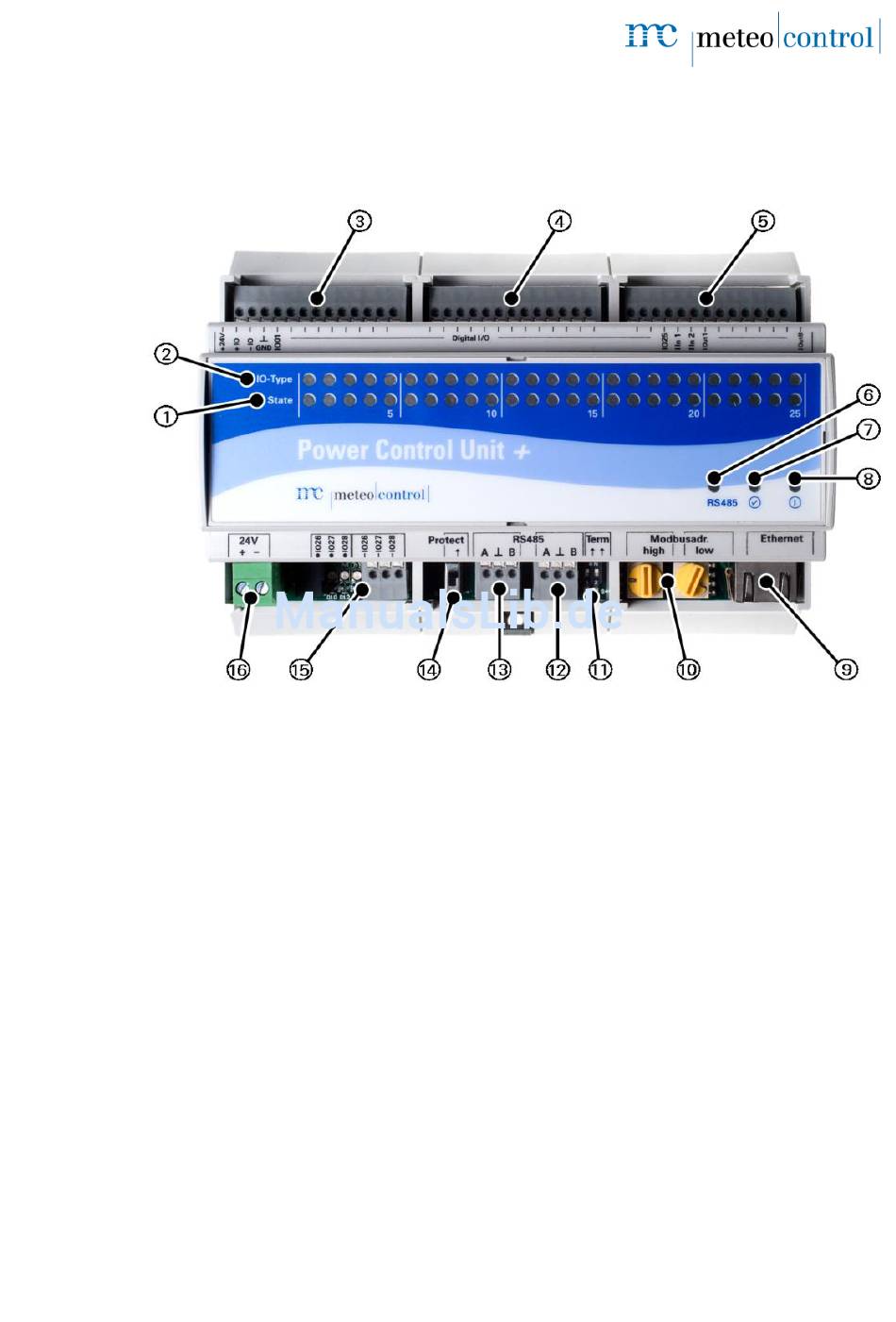

Abb. 2: Geräteübersicht Vorderseite PCU+
(1) Zustandsanzeige Status
(2) Anzeige IO-Typ
(3) Klemmblock I
(4) Klemmblock II
(5) Klemmblock III
(6) LED RS485
(7) Status-LED
(8) Power-LED
Weitere Informationen zu LEDs und Tasten → Kapitel 6 "Einbau,
Installation".
WEB'log PRO Unlimited und PCU+
(9) Ethernet
(10) Modbus Adresskodierschalter
(11) TerminierungRS485
(12) RS485
(13) RS485
(14) Schreibschutz
(15) IO 26,27,28 (mit Anzeige LEDs)
(16) Spannungsversorgung
