1 Identifikation

1 Identifikation
Das Gas-Management-System (Electronic welding regulator) EWR 2 Net MFC-Mode (Mass Flow Control
Mode) wird zur Regulierung der Gaszufuhr beim MIG/MAG- und WIG-Schweißen eingesetzt. Mit Hilfe
eines permanenten Steuerkreises zwischen dem Gerät und einer übergeordneten Steuerung, ermöglicht der
MFC-Mode eine definierte Gasregulierung.
Das Gerät wird sowohl im manuellen als auch im automatisierten Bereich eingesetzt. Das Gerät darf nur mit
Original ABICOR BINZEL Ersatzteilen betrieben werden. Diese Betriebsanleitung beschreibt nur das Gas-
Management-System EWR 2 Net MFC-Mode mit Firmwareversion 1.9.0 und höher. Die nachfolgend in
dieser Betriebsanleitung verwendeten Begriffe „Gerät", „Produkt" und „Gas-Management-System" stehen
immer für das Gas-Management-System EWR 2 Net MFC-Mode.
Tab. 1
Gasvolumenstrombereich 2–30 l/min
Fließdruck während des Betriebes
(Gaseingangsdruckbereich)
min. 1 – max. 6 bar
Einfache Montage in Neu-/Bestandsanlagen
Aktive Gasvolumenstromregelung
Kalibrierte Einheit
Einsatz bei allen Gasarten
CAN Schnittstelle
Ethernet Schnittstelle

1.1 Kennzeichnung

Das Produkt erfüllt die geltenden Anforderungen des jeweiligen Marktes für das Inverkehrbringen. Sofern
es einer entsprechenden Kennzeichnung bedarf, ist diese am Produkt angebracht.

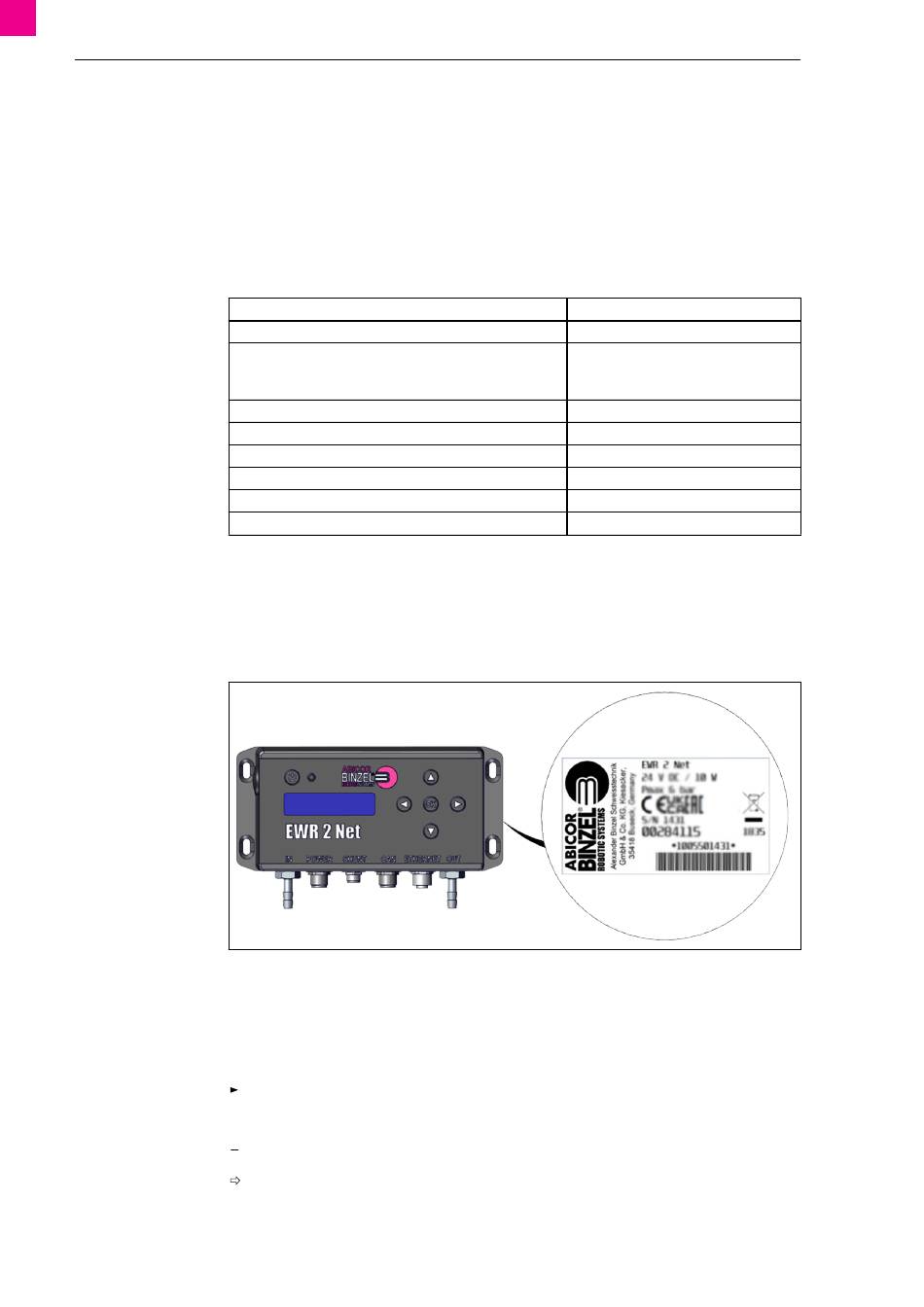

1.2 Typenschild

Abb. 1
Das Gerät ist mit einem Typenschild gekennzeichnet.
► Für Rückfragen den Gerätetyp, die Gerätenummer und das Baujahr gemäß Typenschild bereithalten.

1.3 Verwendete Zeichen und Symbole

In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
1
A
DE - 4
Eigenschaften
Typenschild
Allgemeine Handlungsanweisungen.
Handlungsschritte, die der Reihenfolge nach durchzuführen sind.
Aufzählungen.
Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen.
Bildlegende, Positionsbezeichnung.
