14 Schnittstellenbeschreibung

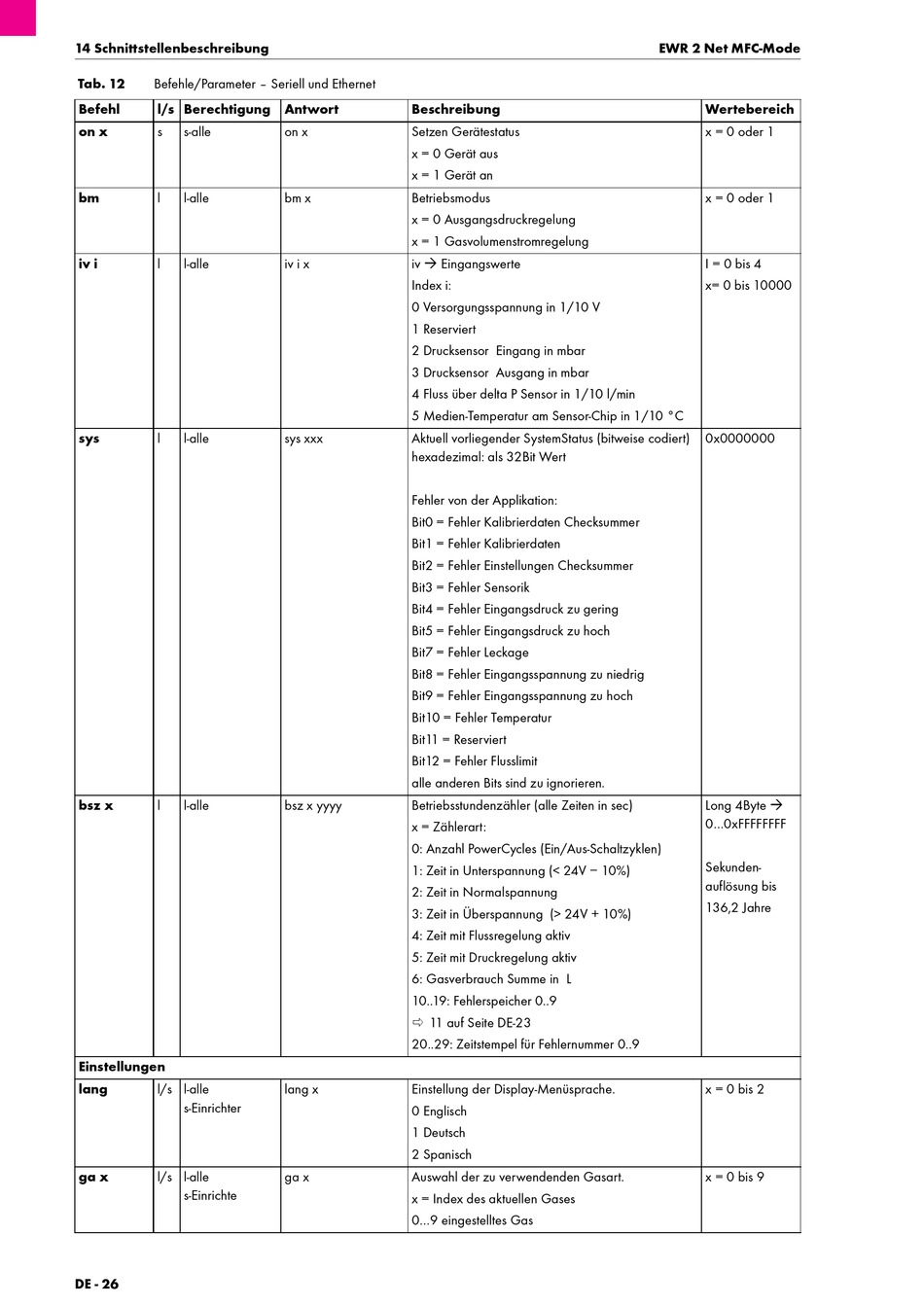

Tab. 12 Befehle/Parameter – Seriell und Ethernet
Befehl l/s Berechtigung Antwort
on x
s s-alle
bm l l-alle
iv i l l-alle
sys l l-alle
bsz x l l-alle
Einstellungen
lang
l/s l-alle
s-Einrichter
ga x
l/s l-alle
s-Einrichte
DE - 26
Beschreibung
on x Setzen Gerätestatus
x = 0 Gerät aus
x = 1 Gerät an
bm x Betriebsmodus
x = 0 Ausgangsdruckregelung
x = 1 Gasvolumenstromregelung
iv i x iv  Eingangswerte
Index i:
0 Versorgungsspannung in 1/10 V
1 Reserviert
2 Drucksensor Eingang in mbar
3 Drucksensor Ausgang in mbar
4 Fluss über delta P Sensor in 1/10 l/min
5 Medien-Temperatur am Sensor-Chip in 1/10 °C
sys xxx Aktuell vorliegender SystemStatus (bitweise codiert)
hexadezimal: als 32Bit Wert
Fehler von der Applikation:
Bit0 = Fehler Kalibrierdaten Checksummer
Bit1 = Fehler Kalibrierdaten
Bit2 = Fehler Einstellungen Checksummer
Bit3 = Fehler Sensorik
Bit4 = Fehler Eingangsdruck zu gering
Bit5 = Fehler Eingangsdruck zu hoch
Bit7 = Fehler Leckage
Bit8 = Fehler Eingangsspannung zu niedrig
Bit9 = Fehler Eingangsspannung zu hoch
Bit10 = Fehler Temperatur
Bit11 = Reserviert
Bit12 = Fehler Flusslimit
alle anderen Bits sind zu ignorieren.
bsz x yyyy Betriebsstundenzähler (alle Zeiten in sec)
x = Zählerart:
0: Anzahl PowerCycles (Ein/Aus-Schaltzyklen)
1: Zeit in Unterspannung (< 24V − 10%)
2: Zeit in Normalspannung
3: Zeit in Überspannung (> 24V + 10%)
4: Zeit mit Flussregelung aktiv
5: Zeit mit Druckregelung aktiv
6: Gasverbrauch Summe in L
10..19: Fehlerspeicher 0..9
 11 auf Seite DE-23
20..29: Zeitstempel für Fehlernummer 0..9
lang x Einstellung der Display-Menüsprache.
0 Englisch
1 Deutsch
2 Spanisch
ga x Auswahl der zu verwendenden Gasart.
x = Index des aktuellen Gases
0...9 eingestelltes Gas
EWR 2 Net MFC-Mode
Wertebereich
x = 0 oder 1
x = 0 oder 1
I = 0 bis 4
x= 0 bis 10000
0x0000000
Long 4Byte 
0...0xFFFFFFFF
Sekunden-
auflösung bis
136,2 Jahre
x = 0 bis 2
x = 0 bis 9
