3 Maße und Montage
3.1

Abmessungen

3.2

Montage

1.
Variante A: Montage auf Hutschiene
Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten unteren Seite aufzuklappen.

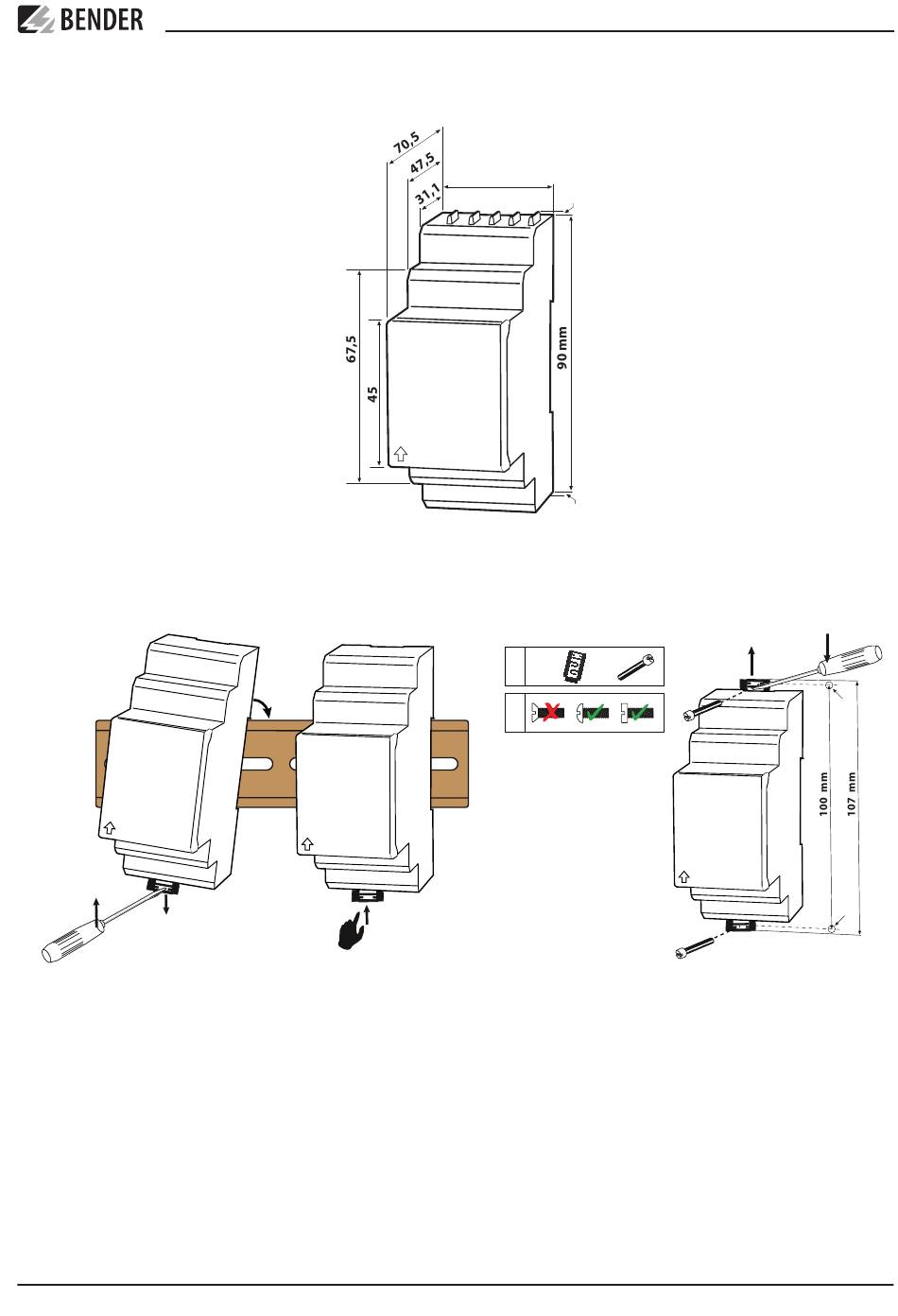

Abb. 3–1 Maße in mm
2.
3.
Click!
ISOMETER® isoCHA425HV mit AGH420-1
36 mm
2
2
& 2 x
1 x
!
Variante B: Schraubbefestigung
isoCHA425HV_D00404_00_M_XXDE / 10.2020
Click
M4
M4
15
