MULTICAL® 62 • Wasserzähler
5 Steckmodule
MULTICAL® 62 kann durch Steckmodule um eine Reihe extra Funktionen erweitert werden. Unten
beschreiben wir kurz die einzelnen Module.
5.1 Bodenmodule

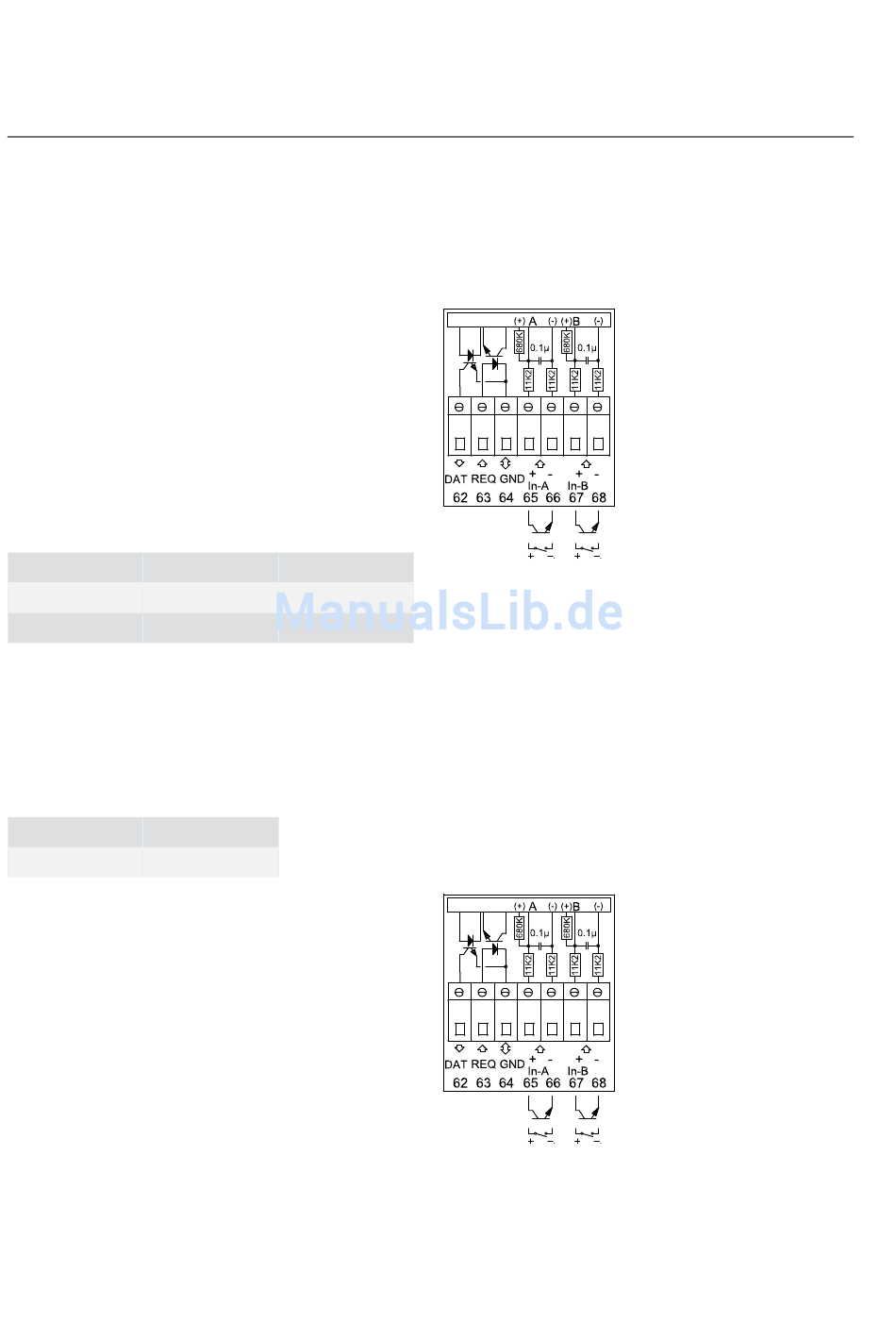

5.1.1
Daten- + Impulseingänge,
Typ 67-00-10
Die Datenklemmen werden z.B. für den
Anschluss eines PCs verwendet. Das Signal
ist passiv und mittels Optokoppler galvanisch
getrennt. Die Konvertierung auf RS232 Niveau
erfordert, dass Datenkabel 66-99-106 (D-Sub
9F) oder 66-99-098 (USB) wie folgt ange-
schlossen wird:
62
Braun
63
Weiss
64
Grün
Die Impulseingänge können für Elektrizitäts-
oder extra Wasserzähler verwendet werden.
Beachten Sie die maximale Impulsfrequenz
sowie die korrekte Impulskodierung (l/Imp. und
Wh/Imp.), die mittels der FF und GG Konigura-
tion gewählt werden.
65 - 66
Eingang A
67 - 68
Eingang B
5.1.2
M-Bus, Typ 67-00-20/28/29
M-Bus kann in Stern-, Ring- oder Bustopologie
installiert werden. Abhängig von der Stromvers-
orgung des M-Bus Masters und dem gesamten
Kabelwiderstand können bis zu 250 Zähler
verbunden werden.
Kabelwiderstand
Kabelkapazität
Das M-Bus Netz über Klemme 24 und 25
anschliessen. Der Anschluss ist polaritätsuna-
bhängig.
M-Bus wird mit Impulseingängen geliefert.
8
(DAT)
(REQ)
(GND)
< 29 ohm
< 180 nF
Kamstrup A/S • 55121069_B3_DE_03.2015
