Beschreibung
Anzeigefenster

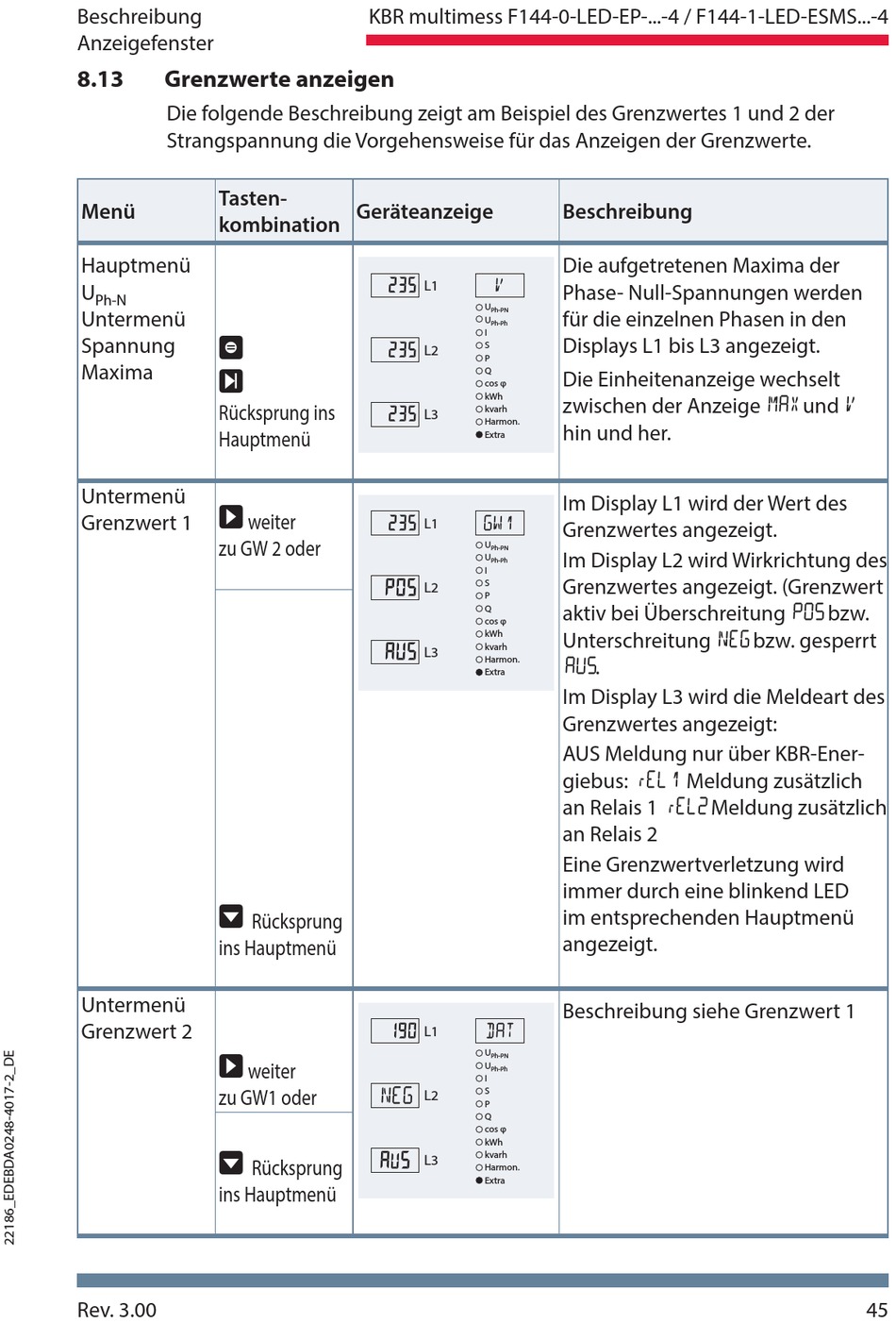

8.13
Grenzwerte anzeigen
Die folgende Beschreibung zeigt am Beispiel des Grenzwertes 1 und 2 der
Strangspannung die Vorgehensweise für das Anzeigen der Grenzwerte.
Tasten-
Menü
kombination
Hauptmenü
U
Ph-N
Untermenü
Spannung
Maxima
Rücksprung ins
Hauptmenü
Untermenü
Grenzwert 1
zu GW 2 oder
ins Hauptmenü
Untermenü
Grenzwert 2
zu GW1 oder
ins Hauptmenü
Rev. 3.00
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4
Geräteanzeige
235
235
235
weiter
235
pOS
AUS
Rücksprung
190
weiter
NEG
A
S
U
Rücksprung
Beschreibung
Die aufgetretenen Maxima der
L1
V
Phase- Null-Spannungen werden
U
für die einzelnen Phasen in den
Ph-PN
U
Ph-Ph
I
Displays L1 bis L3 angezeigt.
S
L2
P
Q
Die Einheitenanzeige wechselt
cos φ
kWh
zwischen der Anzeige MAX und V
kvarh
L3
Harmon.
hin und her.
Extra
Im Display L1 wird der Wert des
L1
GW1
Grenzwertes angezeigt.
U
Ph-PN
Im Display L2 wird Wirkrichtung des
U
Ph-Ph
I
Grenzwertes angezeigt. (Grenzwert
S
L2
P
aktiv bei Überschreitung POS bzw.
Q
cos φ
Unterschreitung NEG bzw. gesperrt
kWh
kvarh
L3
Harmon.
AUS.
Extra
Im Display L3 wird die Meldeart des
Grenzwertes angezeigt:
AUS Meldung nur über KBR-Ener-
giebus: rEL1 Meldung zusätzlich
an Relais 1 rEL2 Meldung zusätzlich
an Relais 2
Eine Grenzwertverletzung wird
immer durch eine blinkend LED
im entsprechenden Hauptmenü
angezeigt.
Beschreibung siehe Grenzwert 1
L1
DAT
U
Ph-PN
U
Ph-Ph
I
S
L2
P
Q
cos φ
kWh
kvarh
L3
Harmon.
Extra
45
