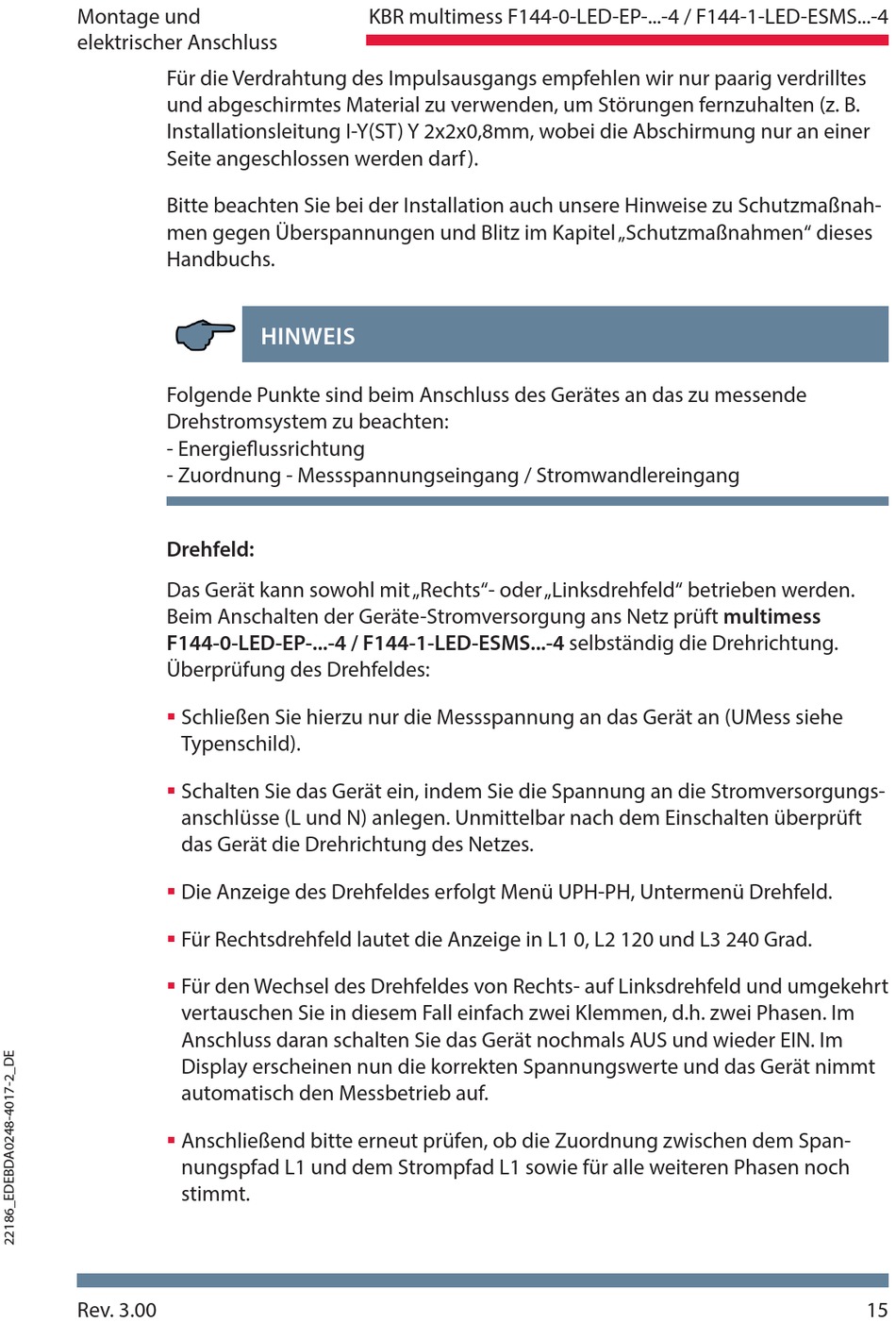

Montage und
elektrischer Anschluss
Für die Verdrahtung des Impulsausgangs empfehlen wir nur paarig verdrilltes
und abgeschirmtes Material zu verwenden, um Störungen fernzuhalten (z. B.
Installationsleitung I-Y(ST) Y 2x2x0,8mm, wobei die Abschirmung nur an einer
Seite angeschlossen werden darf ).
Bitte beachten Sie bei der Installation auch unsere Hinweise zu Schutzmaßnah-
men gegen Überspannungen und Blitz im Kapitel „Schutzmaßnahmen" dieses
Handbuchs.
Folgende Punkte sind beim Anschluss des Gerätes an das zu messende
Drehstromsystem zu beachten:
- Energiefl ussrichtung
- Zuordnung - Messspannungseingang / Stromwandlereingang
Drehfeld:
Das Gerät kann sowohl mit „Rechts"- oder „Linksdrehfeld" betrieben werden.
Beim Anschalten der Geräte-Stromversorgung ans Netz prüft multimess
F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4 selbständig die Drehrichtung.
Überprüfung des Drehfeldes:
Schließen Sie hierzu nur die Messspannung an das Gerät an (UMess siehe
Typenschild).
Schalten Sie das Gerät ein, indem Sie die Spannung an die Stromversorgungs-
anschlüsse (L und N) anlegen. Unmittelbar nach dem Einschalten überprüft
das Gerät die Drehrichtung des Netzes.
Die Anzeige des Drehfeldes erfolgt Menü UPH-PH, Untermenü Drehfeld.
Für Rechtsdrehfeld lautet die Anzeige in L1 0, L2 120 und L3 240 Grad.
Für den Wechsel des Drehfeldes von Rechts- auf Linksdrehfeld und umgekehrt
vertauschen Sie in diesem Fall einfach zwei Klemmen, d.h. zwei Phasen. Im
Anschluss daran schalten Sie das Gerät nochmals AUS und wieder EIN. Im
Display erscheinen nun die korrekten Spannungswerte und das Gerät nimmt
automatisch den Messbetrieb auf.
Anschließend bitte erneut prüfen, ob die Zuordnung zwischen dem Span-
nungspfad L1 und dem Strompfad L1 sowie für alle weiteren Phasen noch
stimmt.
