7

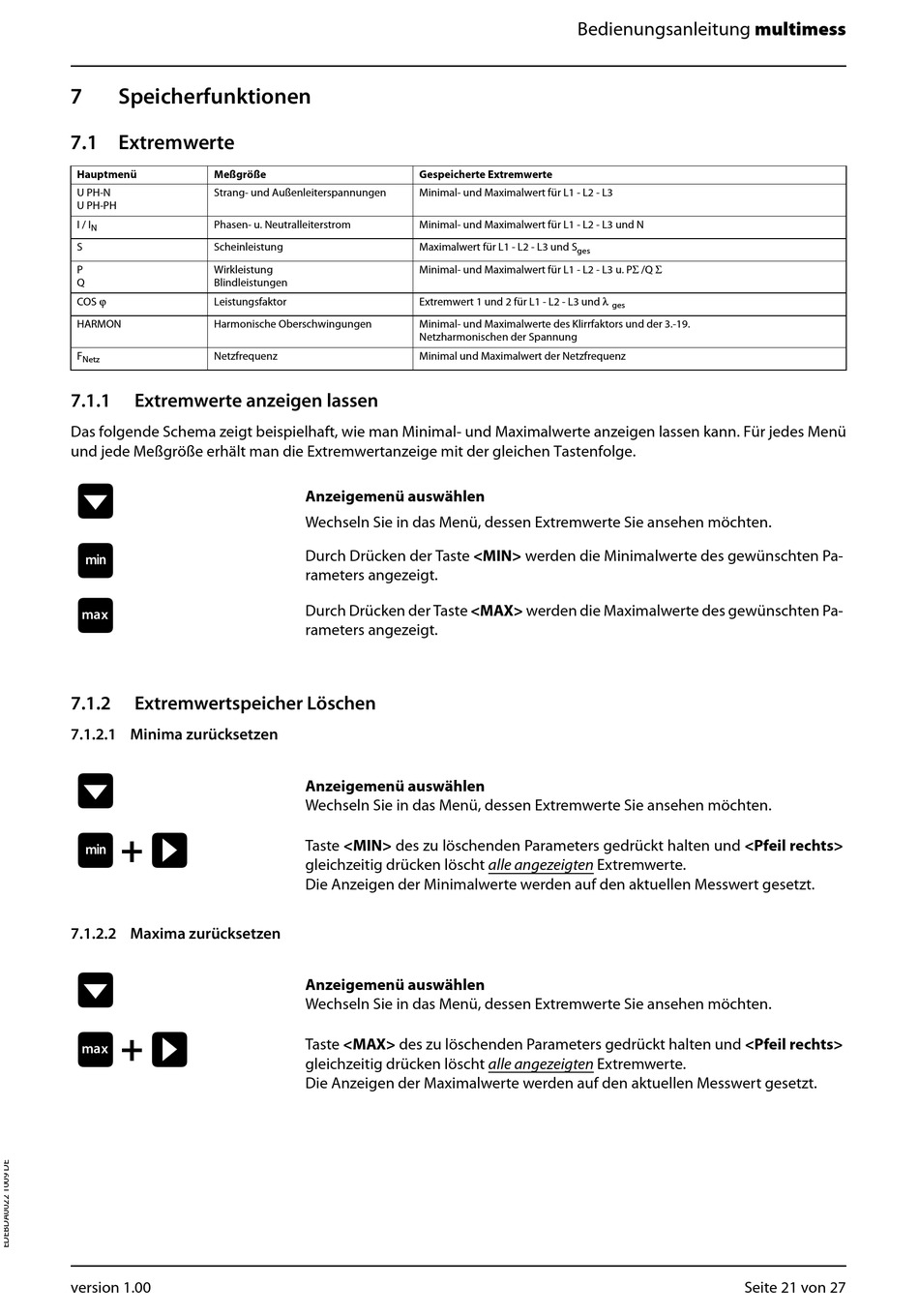

Speicherfunktionen
7.1 Extremwerte
Hauptmenü
Meßgröße
U PH-N
Strang- und Außenleiterspannungen
U PH-PH
I / I
Phasen- u. Neutralleiterstrom
N
S
Scheinleistung
P
Wirkleistung
Q
Blindleistungen
COS ϕ
Leistungsfaktor
HARMON
Harmonische Oberschwingungen
F
Netzfrequenz
Netz
7.1.1
Extremwerte anzeigen lassen
Das folgende Schema zeigt beispielhaft, wie man Minimal- und Maximalwerte anzeigen lassen kann. Für jedes Menü
und jede Meßgröße erhält man die Extremwertanzeige mit der gleichen Tastenfolge.
W
T
S
7.1.2
Extremwertspeicher Löschen
7.1.2.1 Minima zurücksetzen
W
+
T
X
7.1.2.2 Maxima zurücksetzen
W
+
S
X
version 1.00
Gespeicherte Extremwerte
Minimal- und Maximalwert für L1 - L2 - L3
Minimal- und Maximalwert für L1 - L2 - L3 und N
Maximalwert für L1 - L2 - L3 und S
Minimal- und Maximalwert für L1 - L2 - L3 u. PΣ /Q Σ
Extremwert 1 und 2 für L1 - L2 - L3 und λ
Minimal- und Maximalwerte des Klirrfaktors und der 3.-19.
Netzharmonischen der Spannung
Minimal und Maximalwert der Netzfrequenz
Anzeigemenü auswählen
Wechseln Sie in das Menü, dessen Extremwerte Sie ansehen möchten.
Durch Drücken der Taste <MIN> werden die Minimalwerte des gewünschten Pa-
rameters angezeigt.
Durch Drücken der Taste <MAX> werden die Maximalwerte des gewünschten Pa-
rameters angezeigt.
Anzeigemenü auswählen
Wechseln Sie in das Menü, dessen Extremwerte Sie ansehen möchten.
Taste <MIN> des zu löschenden Parameters gedrückt halten und <Pfeil rechts>
gleichzeitig drücken löscht alle angezeigten Extremwerte.
Die Anzeigen der Minimalwerte werden auf den aktuellen Messwert gesetzt.
Anzeigemenü auswählen
Wechseln Sie in das Menü, dessen Extremwerte Sie ansehen möchten.
Taste <MAX> des zu löschenden Parameters gedrückt halten und <Pfeil rechts>
gleichzeitig drücken löscht alle angezeigten Extremwerte.
Die Anzeigen der Maximalwerte werden auf den aktuellen Messwert gesetzt.
Bedienungsanleitung multimess
ges
ges
Seite 21 von 27
