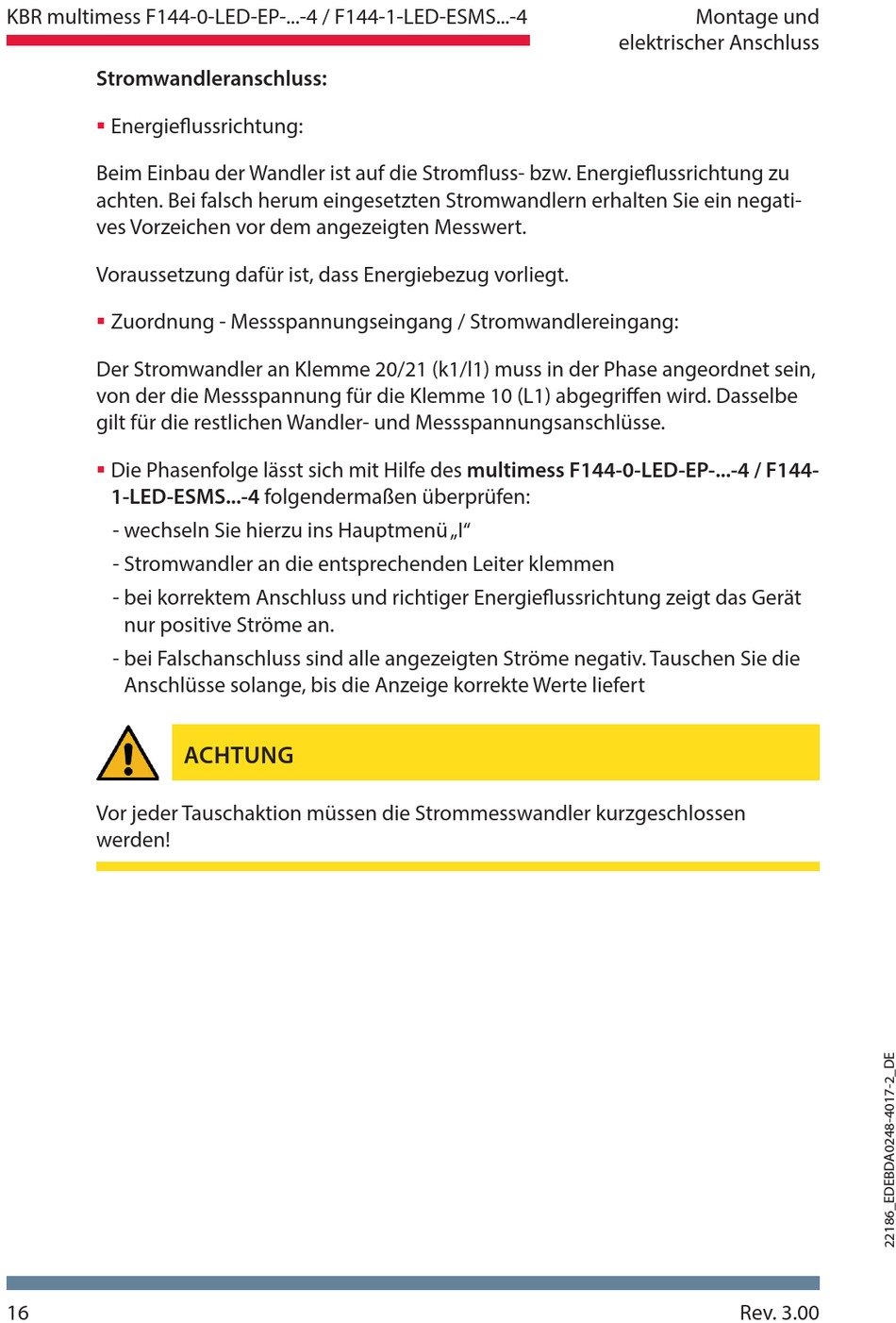

KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4
Stromwandleranschluss:
Energiefl ussrichtung:
Beim Einbau der Wandler ist auf die Stromfl uss- bzw. Energiefl ussrichtung zu
achten. Bei falsch herum eingesetzten Stromwandlern erhalten Sie ein negati-
ves Vorzeichen vor dem angezeigten Messwert.
Voraussetzung dafür ist, dass Energiebezug vorliegt.
Zuordnung - Messspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase angeordnet sein,
von der die Messspannung für die Klemme 10 (L1) abgegriff en wird. Dasselbe
gilt für die restlichen Wandler- und Messspannungsanschlüsse.
Die Phasenfolge lässt sich mit Hilfe des multimess F144-0-LED-EP-...-4 / F144-
1-LED-ESMS...-4 folgendermaßen überprüfen:
- wechseln Sie hierzu ins Hauptmenü „I"
- Stromwandler an die entsprechenden Leiter klemmen
- bei korrektem Anschluss und richtiger Energiefl ussrichtung zeigt das Gerät
nur positive Ströme an.
- bei Falschanschluss sind alle angezeigten Ströme negativ. Tauschen Sie die
Anschlüsse solange, bis die Anzeige korrekte Werte liefert
Vor jeder Tauschaktion müssen die Strommesswandler kurzgeschlossen
werden!
16
ACHTUNG
Montage und
elektrischer Anschluss
Rev. 3.00
