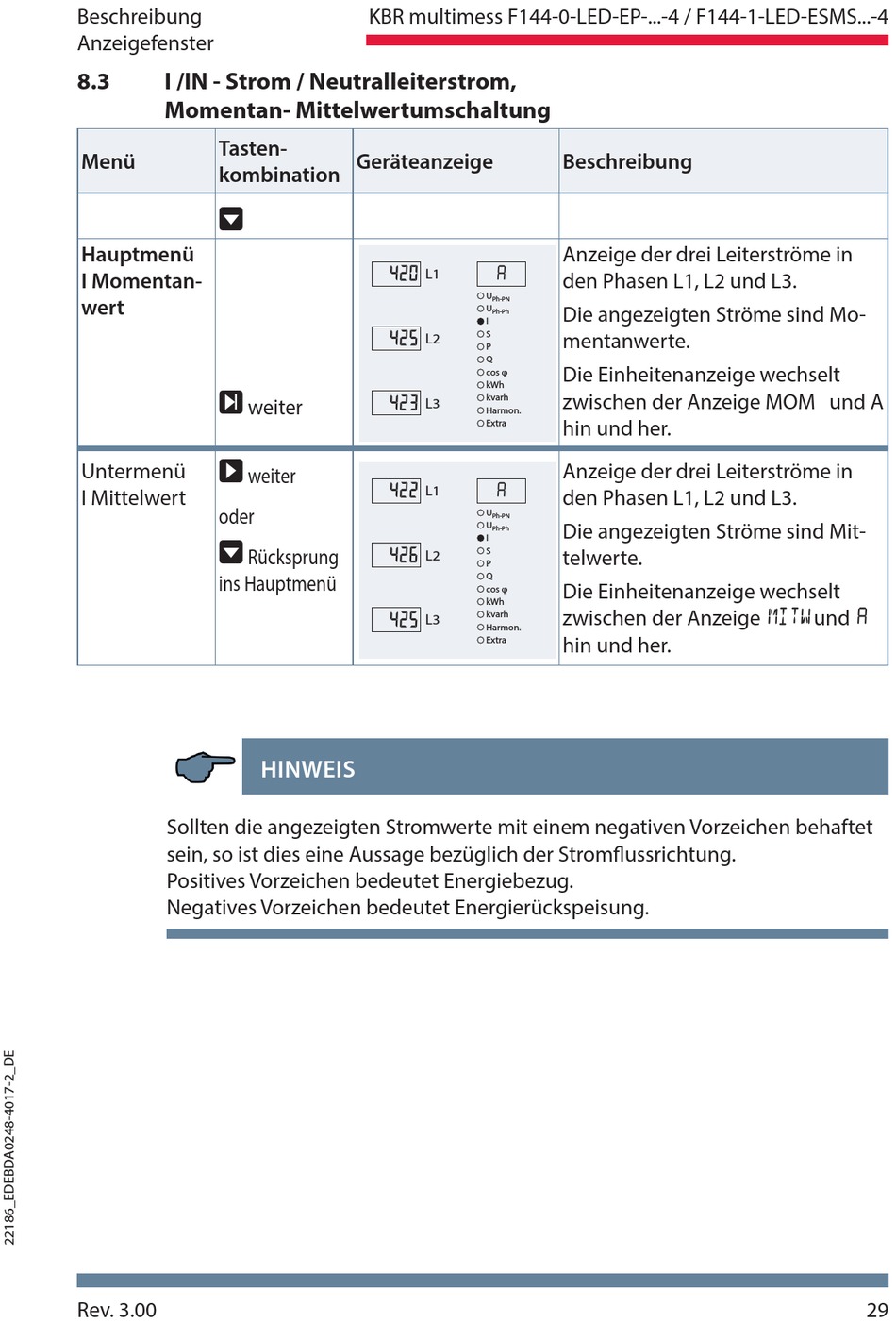

Beschreibung
Anzeigefenster
8.3
I /IN - Strom / Neutralleiterstrom,
Momentan- Mittelwertumschaltung
Tasten-
Menü
kombination
Hauptmenü
I Momentan-
wert
Untermenü
I Mittelwert
oder
ins Hauptmenü
Sollten die angezeigten Stromwerte mit einem negativen Vorzeichen behaftet
sein, so ist dies eine Aussage bezüglich der Stromfl ussrichtung.
Positives Vorzeichen bedeutet Energiebezug.
Negatives Vorzeichen bedeutet Energierückspeisung.
Rev. 3.00
KBR multimess F144-0-LED-EP-...-4 / F144-1-LED-ESMS...-4
Geräteanzeige
420
425
weiter
423
weiter
422
Rücksprung
426
425
HINWEIS
Beschreibung
Anzeige der drei Leiterströme in
L1
A
den Phasen L1, L2 und L3.
U
Ph-PN
Die angezeigten Ströme sind Mo-
U
Ph-Ph
I
mentanwerte.
S
L2
P
Q
Die Einheitenanzeige wechselt
cos φ
kWh
zwischen der Anzeige MOM und A
kvarh
L3
Harmon.
hin und her.
Extra
Anzeige der drei Leiterströme in
L1
A
den Phasen L1, L2 und L3.
U
Ph-PN
Die angezeigten Ströme sind Mit-
U
Ph-Ph
I
S
telwerte.
L2
P
Q
Die Einheitenanzeige wechselt
cos φ
kWh
zwischen der Anzeige MITW und A
kvarh
L3
Harmon.
hin und her.
Extra
