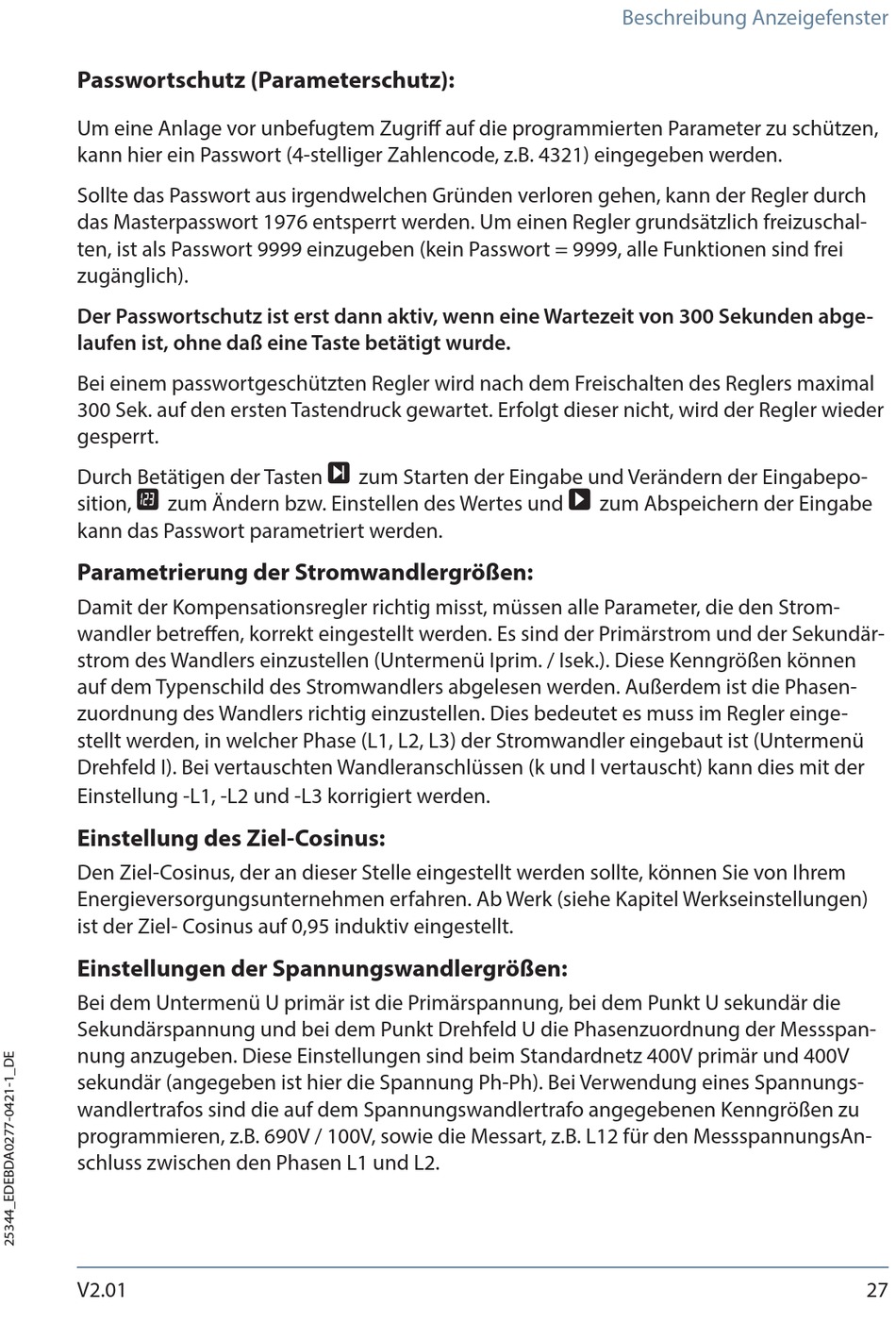

Beschreibung Anzeigefenster
Passwortschutz (Parameterschutz):
Um eine Anlage vor unbefugtem Zugriff auf die programmierten Parameter zu schützen,
kann hier ein Passwort (4-stelliger Zahlencode, z.B. 4321) eingegeben werden.
Sollte das Passwort aus irgendwelchen Gründen verloren gehen, kann der Regler durch
das Masterpasswort 1976 entsperrt werden. Um einen Regler grundsätzlich freizuschal-
ten, ist als Passwort 9999 einzugeben (kein Passwort = 9999, alle Funktionen sind frei
zugänglich).
Der Passwortschutz ist erst dann aktiv, wenn eine Wartezeit von 300 Sekunden abge-
laufen ist, ohne daß eine Taste betätigt wurde.
Bei einem passwortgeschützten Regler wird nach dem Freischalten des Reglers maximal
300 Sek. auf den ersten Tastendruck gewartet. Erfolgt dieser nicht, wird der Regler wieder
gesperrt.
U
Durch Betätigen der Tasten
zum Starten der Eingabe und Verändern der Eingabepo-
V
X
sition,
zum Ändern bzw. Einstellen des Wertes und
zum Abspeichern der Eingabe
kann das Passwort parametriert werden.
Parametrierung der Stromwandlergrößen:
Damit der Kompensationsregler richtig misst, müssen alle Parameter, die den Strom-
wandler betreffen, korrekt eingestellt werden. Es sind der Primärstrom und der Sekundär-
strom des Wandlers einzustellen (Untermenü Iprim. / Isek.). Diese Kenngrößen können
auf dem Typenschild des Stromwandlers abgelesen werden. Außerdem ist die Phasen-
zuordnung des Wandlers richtig einzustellen. Dies bedeutet es muss im Regler einge-
stellt werden, in welcher Phase (L1, L2, L3) der Stromwandler eingebaut ist (Untermenü
Drehfeld I). Bei vertauschten Wandleranschlüssen (k und l vertauscht) kann dies mit der
Einstellung -L1, -L2 und -L3 korrigiert werden.
Einstellung des Ziel-Cosinus:
Den Ziel-Cosinus, der an dieser Stelle eingestellt werden sollte, können Sie von Ihrem
Energieversorgungsunternehmen erfahren. Ab Werk (siehe Kapitel Werkseinstellungen)
ist der Ziel- Cosinus auf 0,95 induktiv eingestellt.
Einstellungen der Spannungswandlergrößen:
Bei dem Untermenü U primär ist die Primärspannung, bei dem Punkt U sekundär die
Sekundärspannung und bei dem Punkt Drehfeld U die Phasenzuordnung der Messspan-
nung anzugeben. Diese Einstellungen sind beim Standardnetz 400V primär und 400V
sekundär (angegeben ist hier die Spannung Ph-Ph). Bei Verwendung eines Spannungs-
wandlertrafos sind die auf dem Spannungswandlertrafo angegebenen Kenngrößen zu
programmieren, z.B. 690V / 100V, sowie die Messart, z.B. L12 für den MessspannungsAn-
schluss zwischen den Phasen L1 und L2.
V2.01
27
