Español

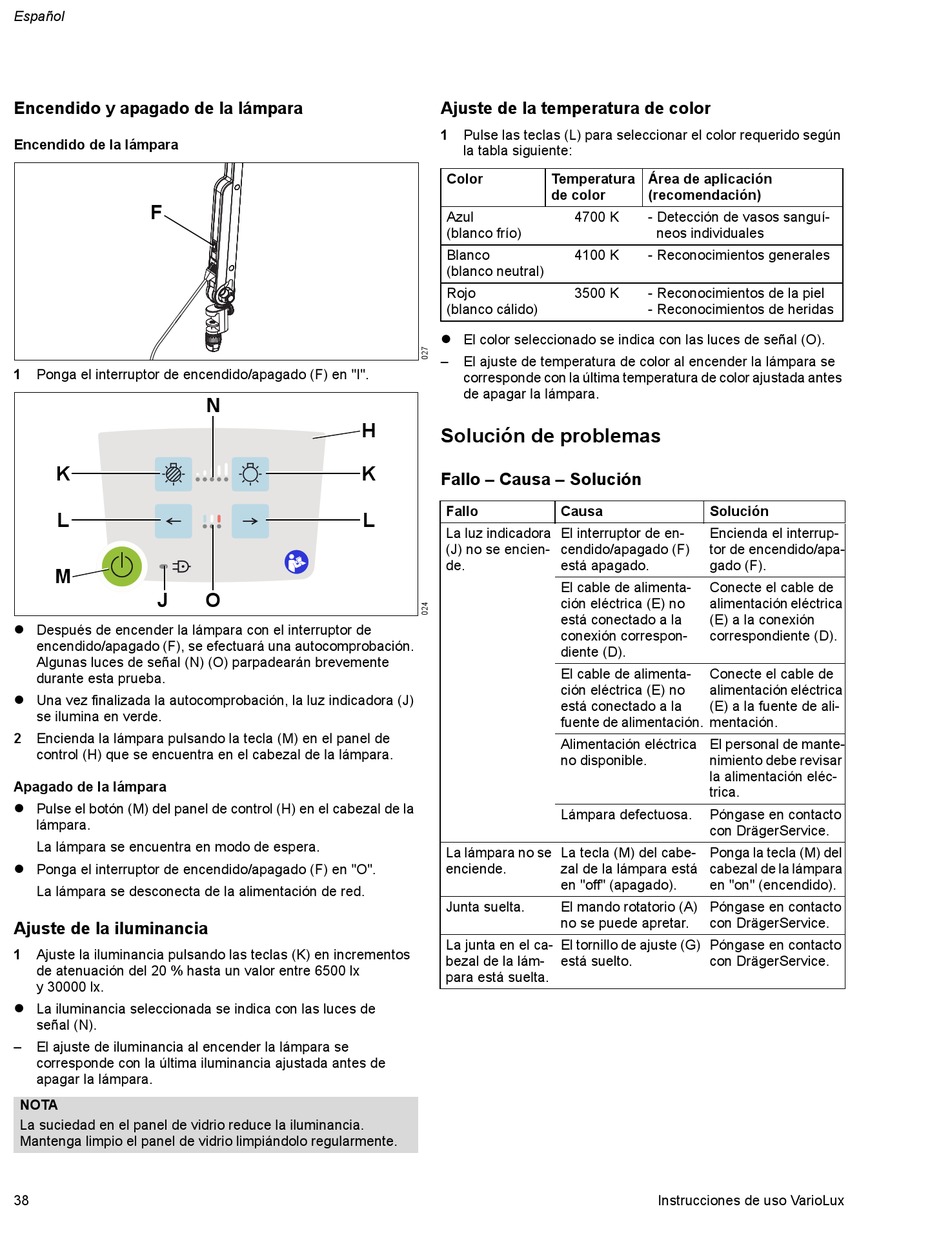

Encendido y apagado de la lámpara
Encendido de la lámpara
F
1 Ponga el interruptor de encendido/apagado (F) en "I".
K
L
M
J
 Después de encender la lámpara con el interruptor de
encendido/apagado (F), se efectuará una autocomprobación.
Algunas luces de señal (N) (O) parpadearán brevemente
durante esta prueba.
 Una vez finalizada la autocomprobación, la luz indicadora (J)
se ilumina en verde.
2 Encienda la lámpara pulsando la tecla (M) en el panel de
control (H) que se encuentra en el cabezal de la lámpara.
Apagado de la lámpara
 Pulse el botón (M) del panel de control (H) en el cabezal de la
lámpara.
La lámpara se encuentra en modo de espera.
 Ponga el interruptor de encendido/apagado (F) en "O".
La lámpara se desconecta de la alimentación de red.
Ajuste de la iluminancia
1 Ajuste la iluminancia pulsando las teclas (K) en incrementos
de atenuación del 20 % hasta un valor entre 6500 lx
y 30000 lx.
 La iluminancia seleccionada se indica con las luces de
señal (N).
– El ajuste de iluminancia al encender la lámpara se
corresponde con la última iluminancia ajustada antes de
apagar la lámpara.
NOTA
La suciedad en el panel de vidrio reduce la iluminancia.
Mantenga limpio el panel de vidrio limpiándolo regularmente.
38
N
H
K
L
O

Ajuste de la temperatura de color

1 Pulse las teclas (L) para seleccionar el color requerido según
la tabla siguiente:
Color Temperatura
de color
Azul 4700 K
(blanco frío)
Blanco 4100 K
(blanco neutral)
Rojo 3500 K
(blanco cálido)
 El color seleccionado se indica con las luces de señal (O).
– El ajuste de temperatura de color al encender la lámpara se
corresponde con la última temperatura de color ajustada antes
de apagar la lámpara.
Solución de problemas
Fallo – Causa – Solución
Fallo Causa
La luz indicadora El interruptor de en-
(J) no se encien- cendido/apagado (F)
de. está apagado.
El cable de alimenta-
ción eléctrica (E) no
está conectado a la
conexión correspon-
diente (D).
El cable de alimenta-
ción eléctrica (E) no
está conectado a la
fuente de alimentación.
Alimentación eléctrica
no disponible.
Lámpara defectuosa.
La lámpara no se La tecla (M) del cabe-
enciende. zal de la lámpara está
en "off" (apagado).
Junta suelta. El mando rotatorio (A)
no se puede apretar.
La junta en el ca- El tornillo de ajuste (G)
bezal de la lám- está suelto.
para está suelta.
Área de aplicación
(recomendación)
- Detección de vasos sanguí-
neos individuales
- Reconocimientos generales
- Reconocimientos de la piel
- Reconocimientos de heridas
Solución
Encienda el interrup-
tor de encendido/apa-
gado (F).
Conecte el cable de
alimentación eléctrica
(E) a la conexión
correspondiente (D).
Conecte el cable de
alimentación eléctrica
(E) a la fuente de ali-
mentación.
El personal de mante-
nimiento debe revisar
la alimentación eléc-
trica.
Póngase en contacto
con DrägerService.
Ponga la tecla (M) del
cabezal de la lámpara
en "on" (encendido).
Póngase en contacto
con DrägerService.
Póngase en contacto
con DrägerService.
Instrucciones de uso VarioLux
