Schnittstellen und anschließbare Endgeräte

5.5.1 Anschluss DSL

Die Verbindung zu einem externen DSL-Modem erfolgt über den LAN-Anschluss.
Bei der OpenCom 510 wird dazu über einen externen Switch oder Hub der
Ausgang des DSL-Modems (NTBBA) an den LAN-Anschluss der OpenCom 510
geführt. Der Router führt dann die Umsetzung des PPPoE-Protokolls in das TCP/IP-
Protokoll des LAN aus.
Die Anschaltung des DSL-Modems geschieht mit einer kreuzweise verdrahteten
Twisted-Pair-Leitung. Wahlweise können Sie auch einen umschaltbaren Anschluss
am Hub benutzen, diese sind üblicherweise mit einem „X" gekennzeichnet.
TAE
DSL & Uk
0
DSL
Splitter
Uk NTBA
DSL 0
Kreuzweises Twisted Pair Kabel
DSL
Modem

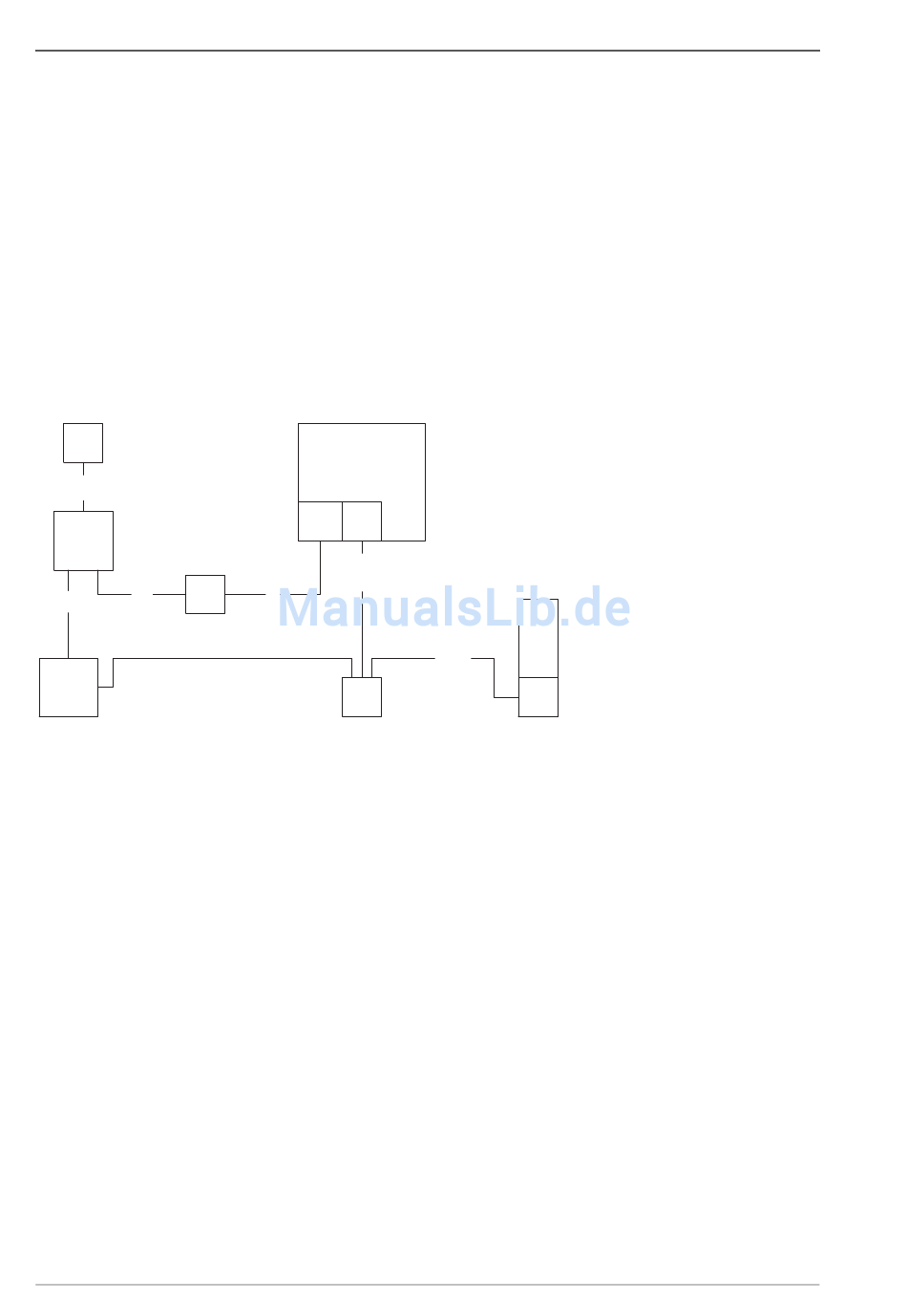

Netzanschaltung der OpenCom 510 über ISDN und DSL

5.5.2 Service-PC

Die Ethernet-Schnittstelle kann auch genutzt werden, um einen Service-PC anzu-
schließen. Benutzen Sie dazu eine kreuzweise verdrahtete Ethernet-Leitung.
5.6

COM-Anschluss

An den COM-Anschluss (Schnittstelle V.24-1) auf der zentralen Steuerbaugruppe
MC+1-3 können Sie einen PC zur Übertragung von Verbindungsdaten
anschließen. Diese Verbindungsdaten können mit dem Gebührenerfassungspro-
gramm OpenCount im Detail ausgewertet werden.
Achtung!
Die V.24-Schnittstelle nutzt eine Übertragungsgeschwindigkeit von 19.2 kbit/s.
54
OpenCom
S Netz
0
TCP/IP &
PPPoE
S
0
PPPoE
Hub
Die Länge der Anschlussleitung für den COM-Anschluss darf
bis zu 3 Meter betragen.
PC
TCP/IP
Netz
COM-Anschluss
