Installation
Rufen Sie dazu im Konfigurator die Seite PBX Konfiguration: Anschlüsse:
Steckplätze auf. Klicken Sie in der Tabellenzeile, die die gewünschte Schnitt-
stellenkarte listet, auf den Befehl Stop. Nun ist dieser Steckplatz gesperrt. Ver-
bindungen (Telefonate, Datenübertragungen), die zur Zeit über diese Karte
bestehen, werden getrennt. Die LEDs der gesperrten Karte blinken rot.
2. Lösen Sie die Schrauben, mit denen die Schnittstellenkarte am Frame 1-12
befestigt ist, und ziehen Sie die Karte heraus.
3. Nehmen Sie die Schnittstellenkarte aus der Transportverpackung. Überprüfen
Sie, ob es sich um die gewünschte Schnittstellenkarte handelt. Sie finden dazu
auf der Frontblende einen Aufdruck mit der Typbezeichnung.

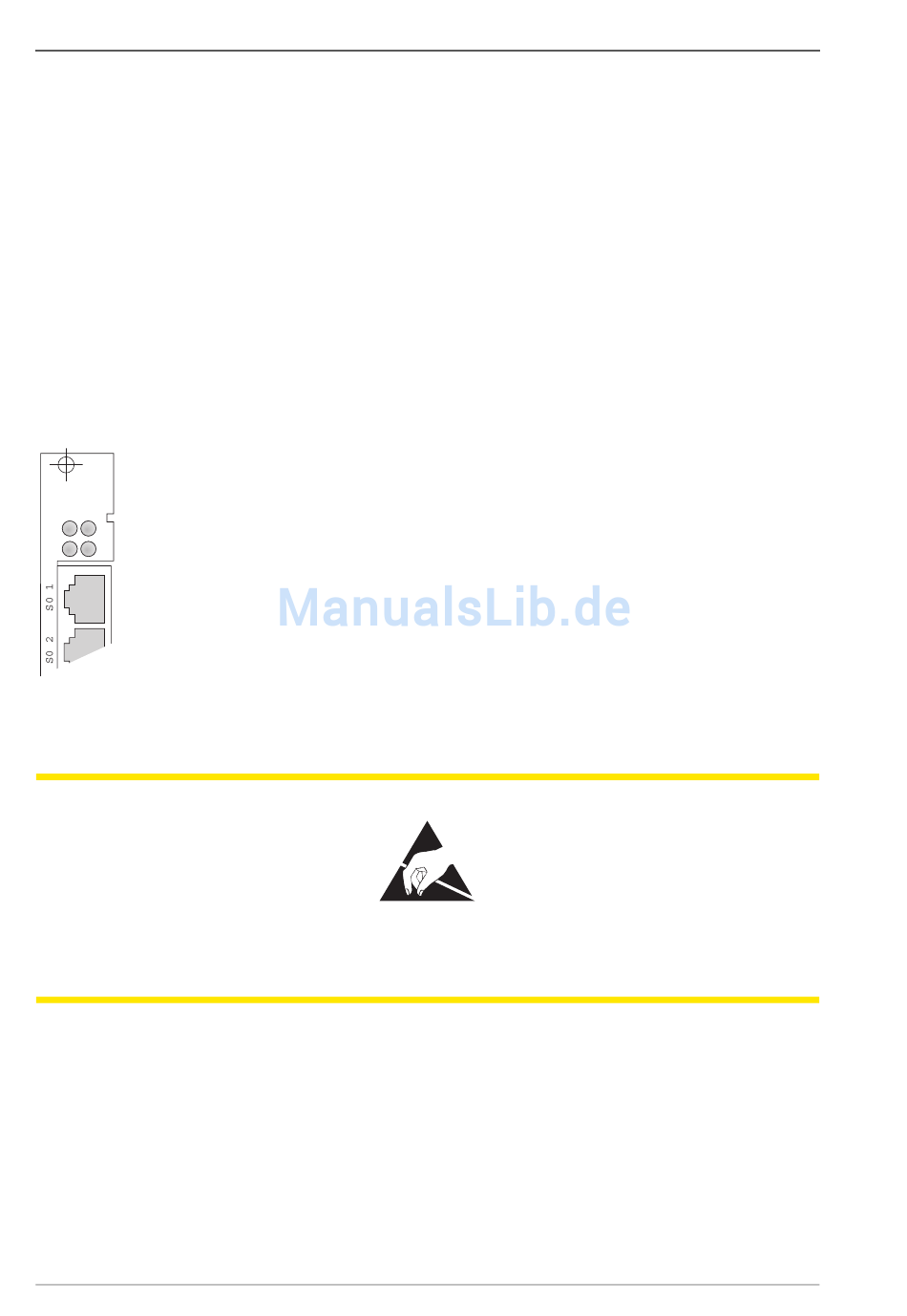

MX+S01-8
Ausschnitt: Bedruckung der Frontblende einer Schnittstellenkarte des Typs
„MX+S01-8"
VORSICHT!
4. Schieben Sie die Schnittstellenkarte vorsichtig in den dafür vorgesehenen
Steckplatz. Die Bedruckung der Frontblende muss – von vorn gesehen – am
oberen Rand stehen (siehe vorhergehende Abbildung).
Achten Sie darauf, dass der Rückwandstecker der Schnittstellenkarte fest in der
auf der Rückwand befindlichen Buchse steckt.
32
Statische Aufladungen können elektronische Bauteile be-
schädigen. Beachten Sie die Handhabungsvorschriften für
elektrostatisch gefährdete Bauelemente!
Baugruppen installieren
