Installation
geschaltet werden. In der Regel ist das Gehäuse der OpenCom 510 der Bezugs-
punkt.
Erde und Potential
Alle leitenden Teile der OpenCom 510 müssen zum Potentialausgleich über einen
Draht/eine Litze mit mindestens 2,5 mm
Schutzerde (PA-Schiene der Hausinstallation) verbunden werden.

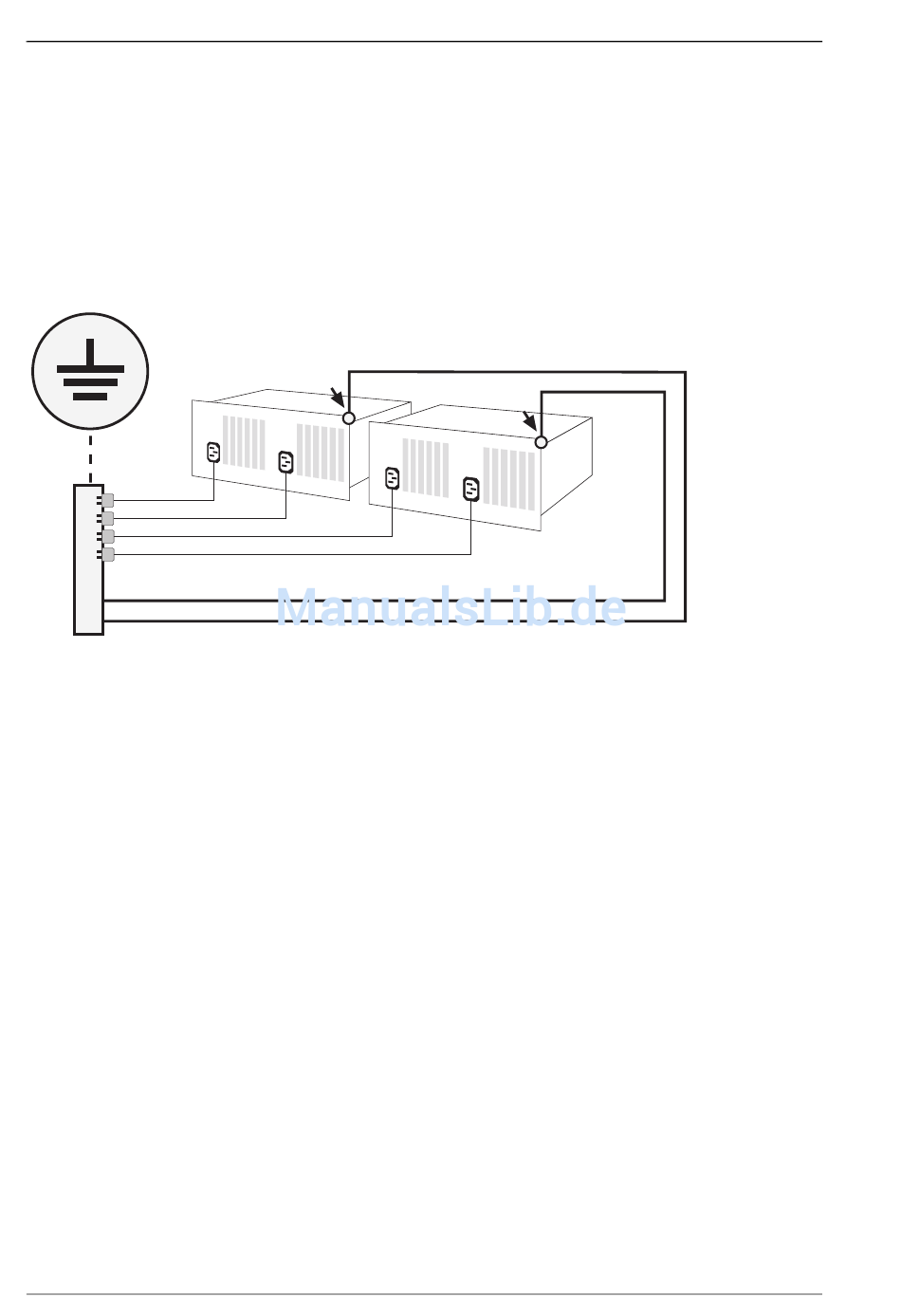

OpenCom 510: Erdungskonzept
Der Metallschirm von Teilnehmer- und Leitungskabeln muss im Verteiler bzw. im
Patchfeld auf Masse gelegt werden. Der Schutzleiter (PE) der Netzzuführung 230 V
ist direkt mit Masse und Fernmeldeerde verbunden.
Sämtliche Metallteile der TK-Anlage sind durch mechanische Verbindungen elek-
trisch leitend miteinander verbunden, so dass die elektrische Sicherheit über den
Schutzleiter bzw. die Fernmeldeerde gewährleistet ist.

4.1.4 Hinweise zur Installation der OpenCom 510

Lassen Sie keine Flüssigkeit in das Innere der OpenCom 510 eindringen, da sonst
elektrische Schläge oder Kurzschlüsse die Folge sein könnten.
Installieren Sie die OpenCom 510 nicht während eines Gewitters. Stecken und
lösen Sie keine Leitungsverbindungen während eines Gewitters.
Die OpenCom 510 ist nur für Anwendungen innerhalb eines Gebäudes vorge-
sehen. Verlegen Sie die Leitungen so, dass niemand darauf treten oder darüber
stolpern kann.
24
2
Adernquerschnitt (Grün/Gelb) mit der
ø 2,5 mm
ø 2,5 mm
Sicherheitshinweise
2
2
