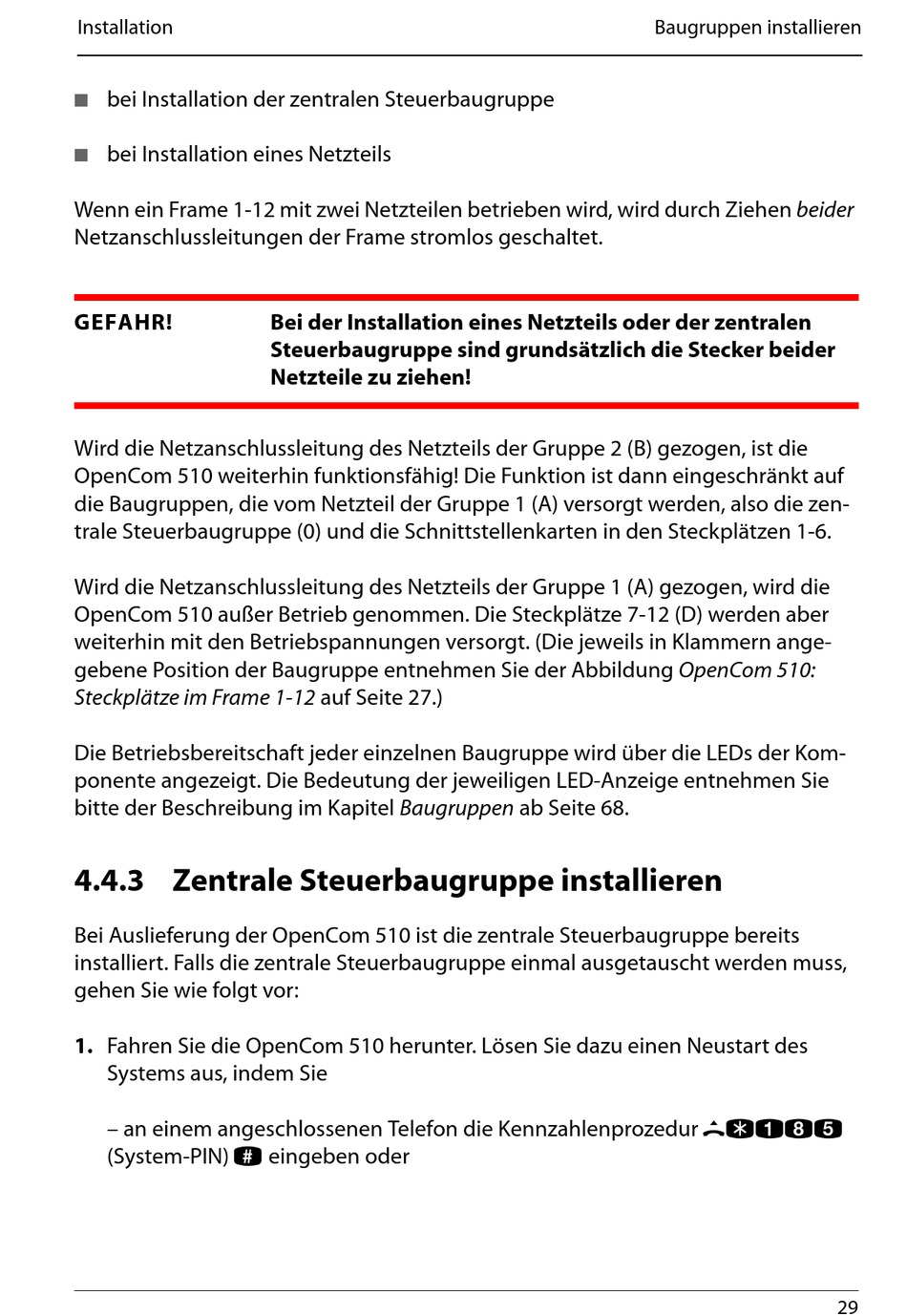

Zentrale Steuerbaugruppe Installieren - Aastra OpenCom 510 Bedienungsanleitung

Installation
■
bei Installation der zentralen Steuerbaugruppe
■
bei Installation eines Netzteils
Wenn ein Frame 1-12 mit zwei Netzteilen betrieben wird, wird durch Ziehen beider
Netzanschlussleitungen der Frame stromlos geschaltet.
GEFAHR!
Wird die Netzanschlussleitung des Netzteils der Gruppe 2 (B) gezogen, ist die
OpenCom 510 weiterhin funktionsfähig! Die Funktion ist dann eingeschränkt auf
die Baugruppen, die vom Netzteil der Gruppe 1 (A) versorgt werden, also die zen-
trale Steuerbaugruppe (0) und die Schnittstellenkarten in den Steckplätzen 1-6.
Wird die Netzanschlussleitung des Netzteils der Gruppe 1 (A) gezogen, wird die
OpenCom 510 außer Betrieb genommen. Die Steckplätze 7-12 (D) werden aber
weiterhin mit den Betriebspannungen versorgt. (Die jeweils in Klammern ange-
gebene Position der Baugruppe entnehmen Sie der Abbildung OpenCom 510:
Steckplätze im Frame 1-12 auf Seite 27.)
Die Betriebsbereitschaft jeder einzelnen Baugruppe wird über die LEDs der Kom-
ponente angezeigt. Die Bedeutung der jeweiligen LED-Anzeige entnehmen Sie
bitte der Beschreibung im Kapitel Baugruppen ab Seite 68.

4.4.3 Zentrale Steuerbaugruppe installieren

Bei Auslieferung der OpenCom 510 ist die zentrale Steuerbaugruppe bereits
installiert. Falls die zentrale Steuerbaugruppe einmal ausgetauscht werden muss,
gehen Sie wie folgt vor:
1. Fahren Sie die OpenCom 510 herunter. Lösen Sie dazu einen Neustart des
Systems aus, indem Sie
– an einem angeschlossenen Telefon die Kennzahlenprozedur
#
(System-PIN)
Bei der Installation eines Netzteils oder der zentralen
Steuerbaugruppe sind grundsätzlich die Stecker beider
Netzteile zu ziehen!
eingeben oder
Baugruppen installieren
H*185
29
