Installation

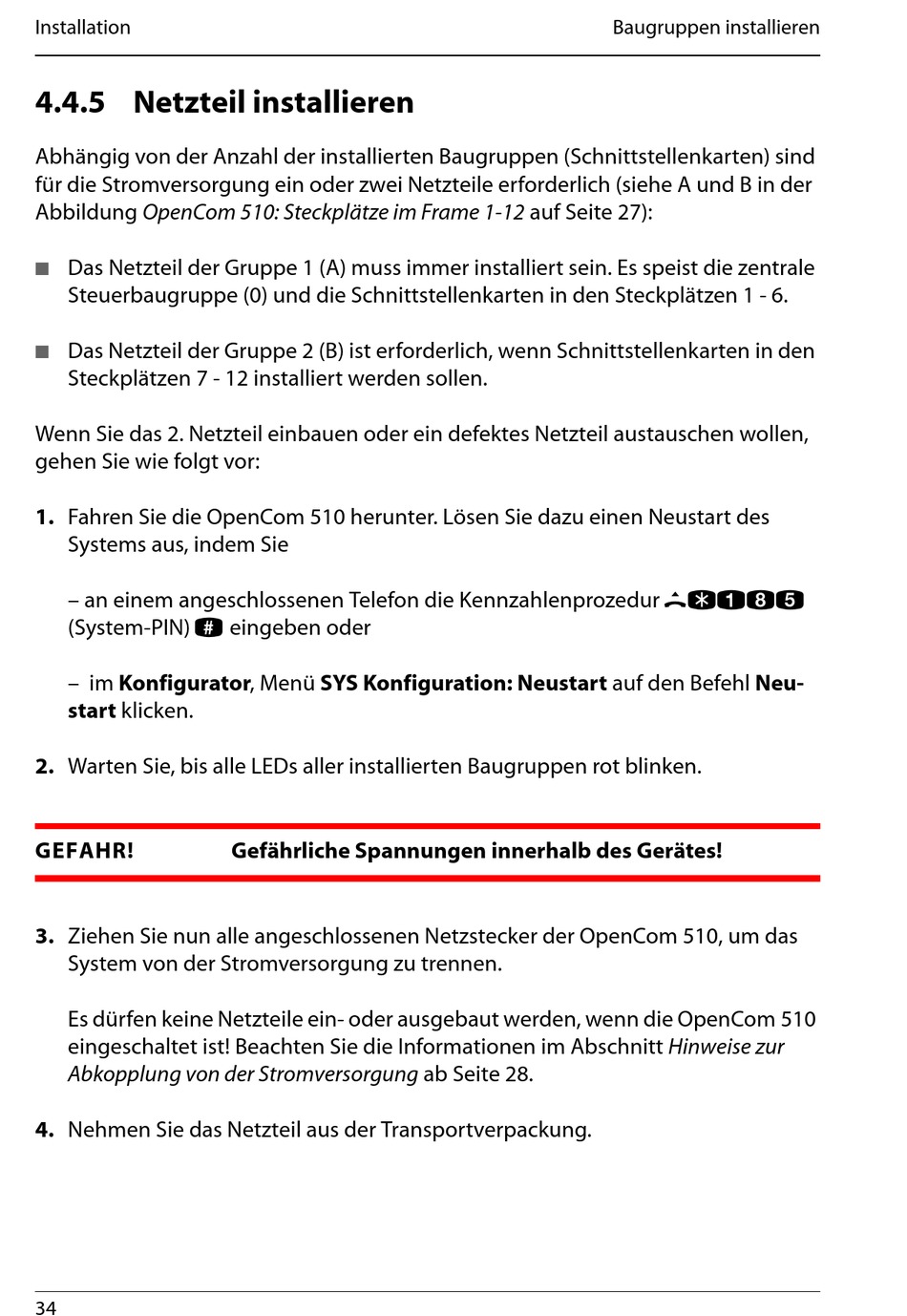

4.4.5 Netzteil installieren

Abhängig von der Anzahl der installierten Baugruppen (Schnittstellenkarten) sind
für die Stromversorgung ein oder zwei Netzteile erforderlich (siehe A und B in der
Abbildung OpenCom 510: Steckplätze im Frame 1-12 auf Seite 27):
■
Das Netzteil der Gruppe 1 (A) muss immer installiert sein. Es speist die zentrale
Steuerbaugruppe (0) und die Schnittstellenkarten in den Steckplätzen 1 - 6.
■
Das Netzteil der Gruppe 2 (B) ist erforderlich, wenn Schnittstellenkarten in den
Steckplätzen 7 - 12 installiert werden sollen.
Wenn Sie das 2. Netzteil einbauen oder ein defektes Netzteil austauschen wollen,
gehen Sie wie folgt vor:
1. Fahren Sie die OpenCom 510 herunter. Lösen Sie dazu einen Neustart des
Systems aus, indem Sie
– an einem angeschlossenen Telefon die Kennzahlenprozedur
#
(System-PIN)
– im Konfigurator, Menü SYS Konfiguration: Neustart auf den Befehl Neu-
start klicken.
2. Warten Sie, bis alle LEDs aller installierten Baugruppen rot blinken.
GEFAHR!
3. Ziehen Sie nun alle angeschlossenen Netzstecker der OpenCom 510, um das
System von der Stromversorgung zu trennen.
Es dürfen keine Netzteile ein- oder ausgebaut werden, wenn die OpenCom 510
eingeschaltet ist! Beachten Sie die Informationen im Abschnitt Hinweise zur
Abkopplung von der Stromversorgung ab Seite 28.
4. Nehmen Sie das Netzteil aus der Transportverpackung.
34
eingeben oder
Gefährliche Spannungen innerhalb des Gerätes!
