Baugruppen

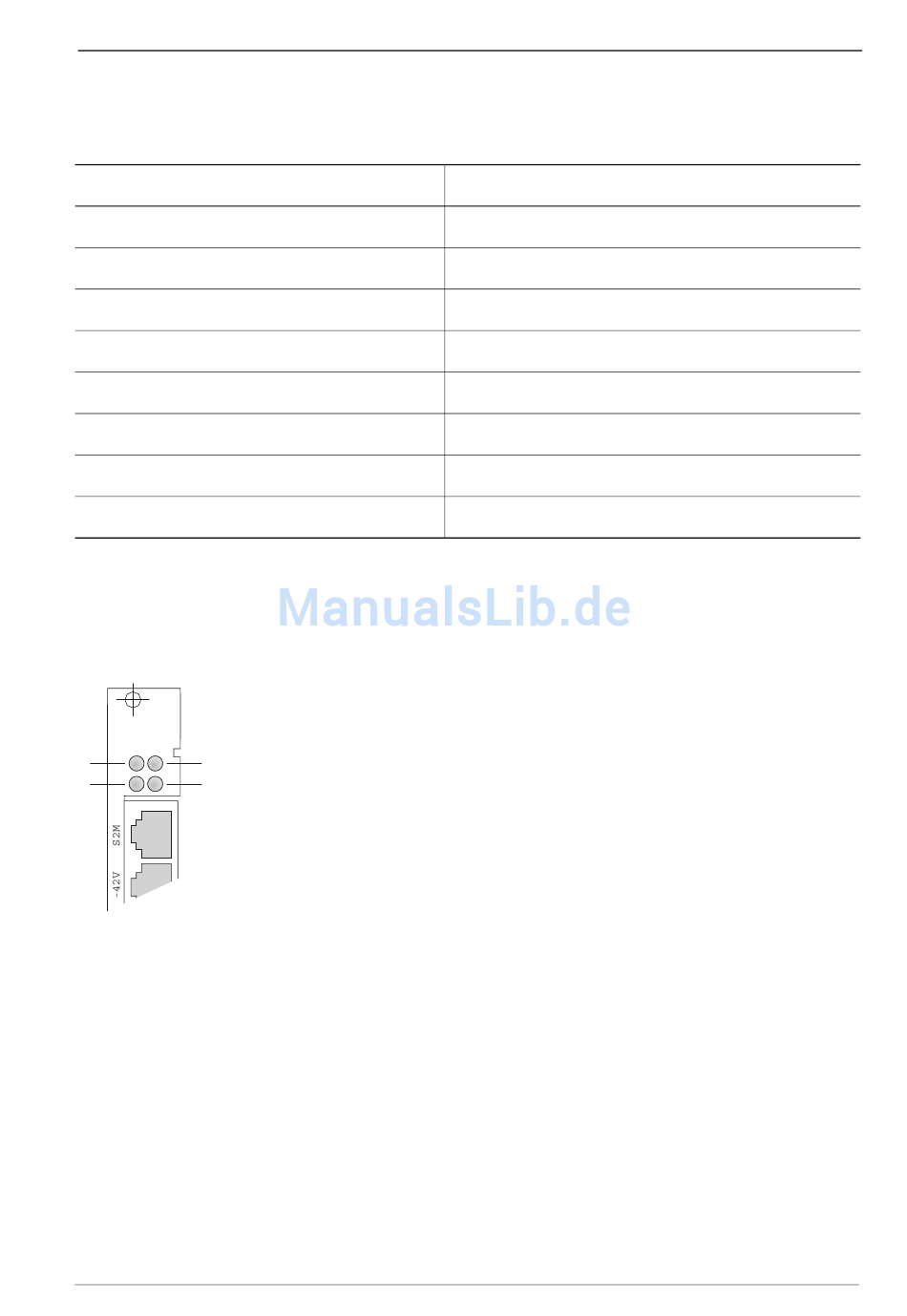

Die Belegung des RJ45-Steckers für die Speiseleitung (beschriftet mit -42V, siehe
Abbildung MT+S2M1-1: Frontansicht auf Seite 79) ist:
Pin-Nummer
1
2
3
4
5
6
7
8
Betriebsanzeige
In der Frontblende der Schnittstellenkarte MT+S2M1-1 sind vier Leuchtdioden
(LEDs) sichtbar.
MT+S2M1-1
1 3
2 4
MT+S2M1-1: LEDs
Belegung
nicht verwendet
nicht verwendet
-42 V
0 V
0 V
-42 V
nicht verwendet
nicht verwendet
MT+S2M1-1
