Inhaltsverzeichnis
11
STÖRUNGSBEHEBUNG
11.4.3
Meldungshistorie

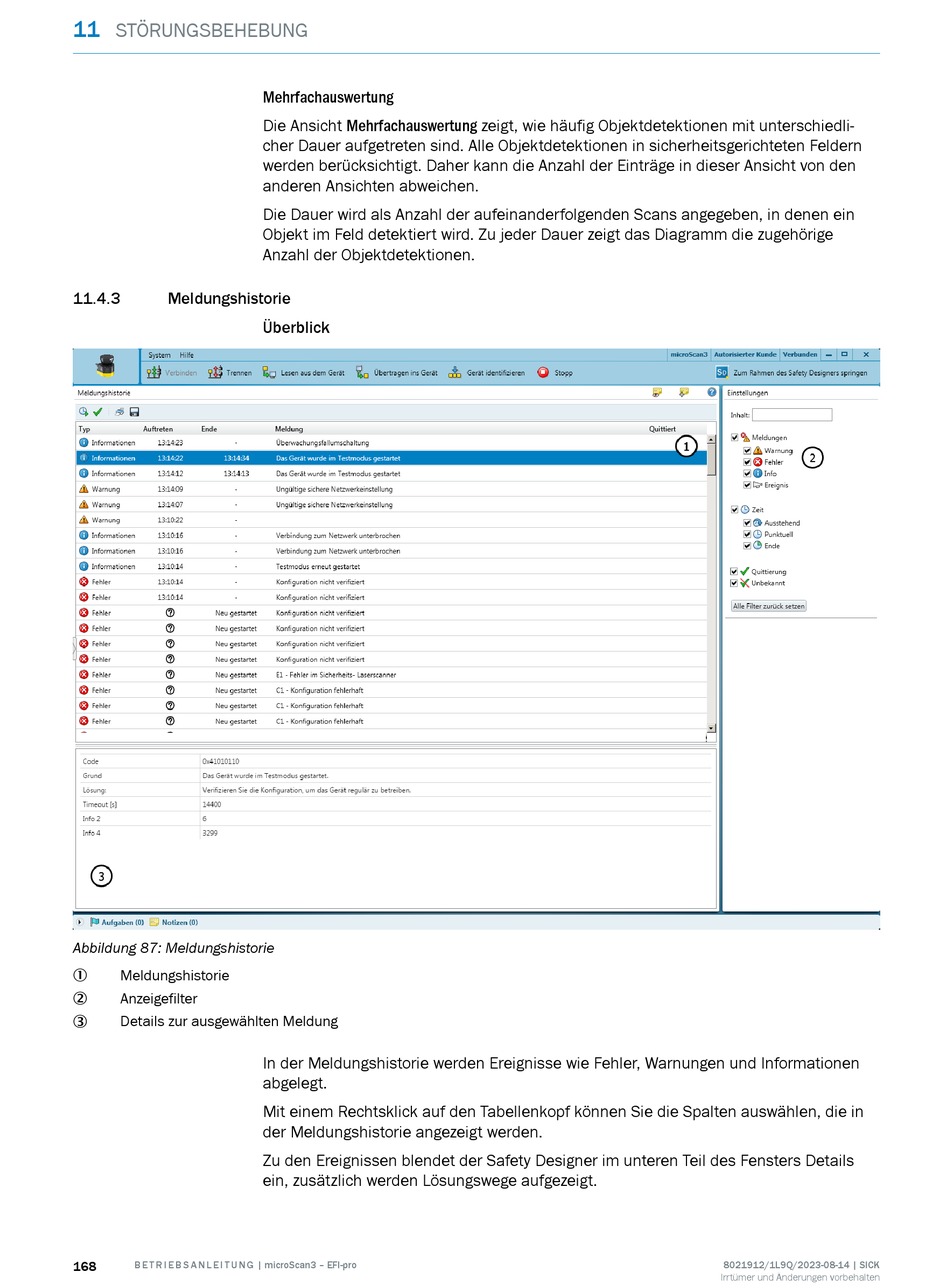

Abbildung 87: Meldungshistorie
Meldungshistorie
1
Anzeigefilter
2
Details zur ausgewählten Meldung
3
168
B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro
Mehrfachauswertung
Die Ansicht Mehrfachauswertung zeigt, wie häufig Objektdetektionen mit unterschiedli‐
cher Dauer aufgetreten sind. Alle Objektdetektionen in sicherheitsgerichteten Feldern
werden berücksichtigt. Daher kann die Anzahl der Einträge in dieser Ansicht von den
anderen Ansichten abweichen.
Die Dauer wird als Anzahl der aufeinanderfolgenden Scans angegeben, in denen ein
Objekt im Feld detektiert wird. Zu jeder Dauer zeigt das Diagramm die zugehörige
Anzahl der Objektdetektionen.
Überblick
In der Meldungshistorie werden Ereignisse wie Fehler, Warnungen und Informationen
abgelegt.
Mit einem Rechtsklick auf den Tabellenkopf können Sie die Spalten auswählen, die in
der Meldungshistorie angezeigt werden.
Zu den Ereignissen blendet der Safety Designer im unteren Teil des Fensters Details
ein, zusätzlich werden Lösungswege aufgezeigt.
8021912/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
