5
MONTAGE
84 B E T R I E B S A N L E I T U N G | microScan3 – EFI-pro

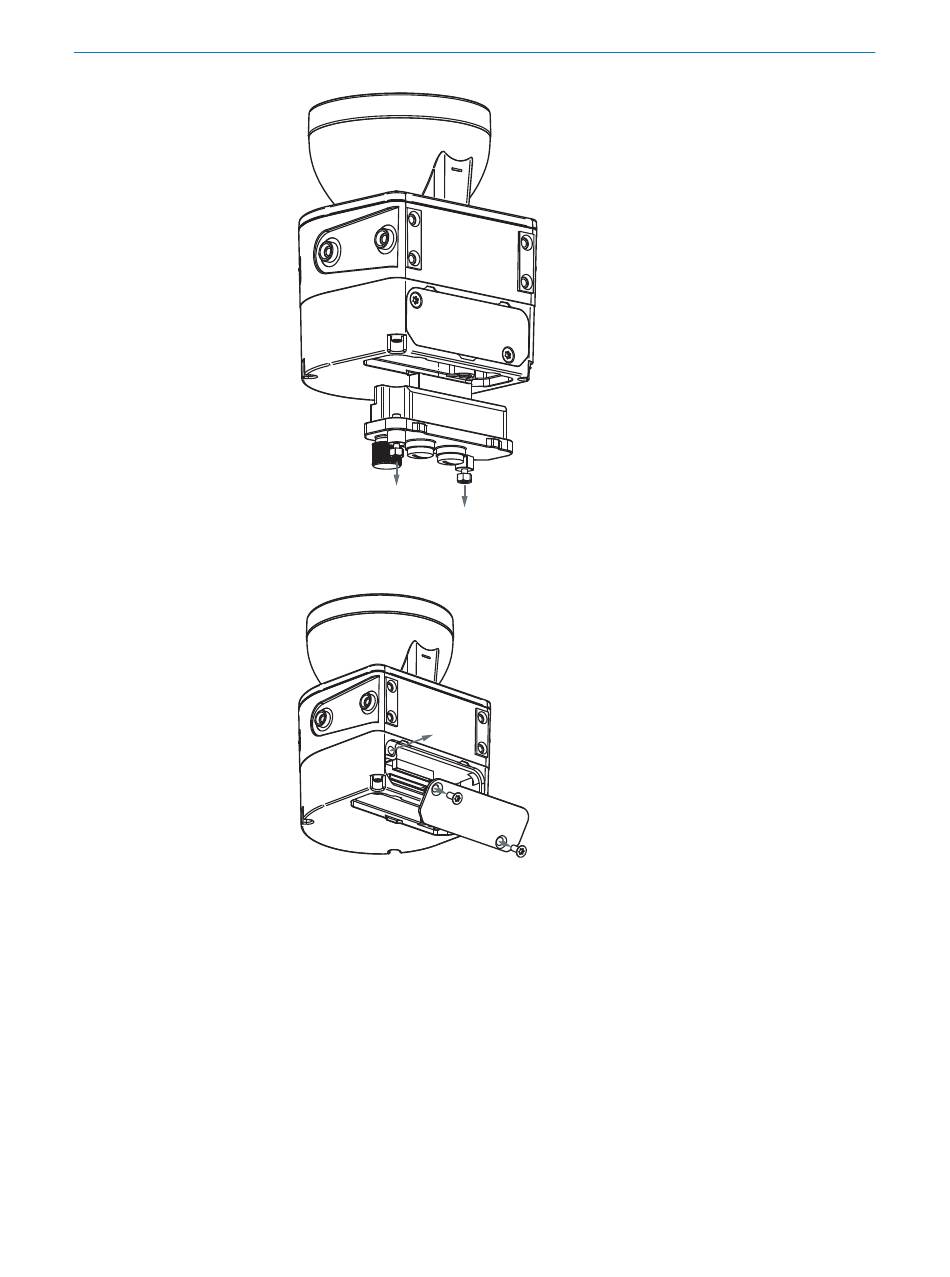

Abbildung 48: Systemstecker unten entfernen
3. Schrauben der Abdeckplatte lösen.
4. Abdeckplatte vom Sicherheitslaserscanner abnehmen.
Abbildung 49: Abdeckplatte hinten entfernen
5. Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheitslaserscanner schieben.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
