Für weitere Fragen in Bezug auf Messungen und Meldungen gilt das gleiche wie das für die Mes-
sungen im Kreis L-N oder L-L Gesagte.
Anmerkungen:
- Bei der Wahl einer anderen Messleitung als der mit dem Netzstecker ist eine Messung mit zwei Lei-
tungen möglich.
Zusätzliche Informationen, die auf dem Messgerät angezeigt
werden
Mitteilungen über Fehler und Informationen wie für die Messung im Stromkreis L-N i L-L.
2.7.5 Messung der Kurzschlussschleifenimpedanz im Kreis L-PE (mit RCD-
Schalter gesichert)
Das Messgerät MPI-502 ermöglicht Messungen der Kurzschlußschleifenimpedanz ohne Ausfüh-
rung von Änderungen in den Netzen mit Differentialstromschaltern und mit einem Nennstrom von
nicht weniger als 30mA.

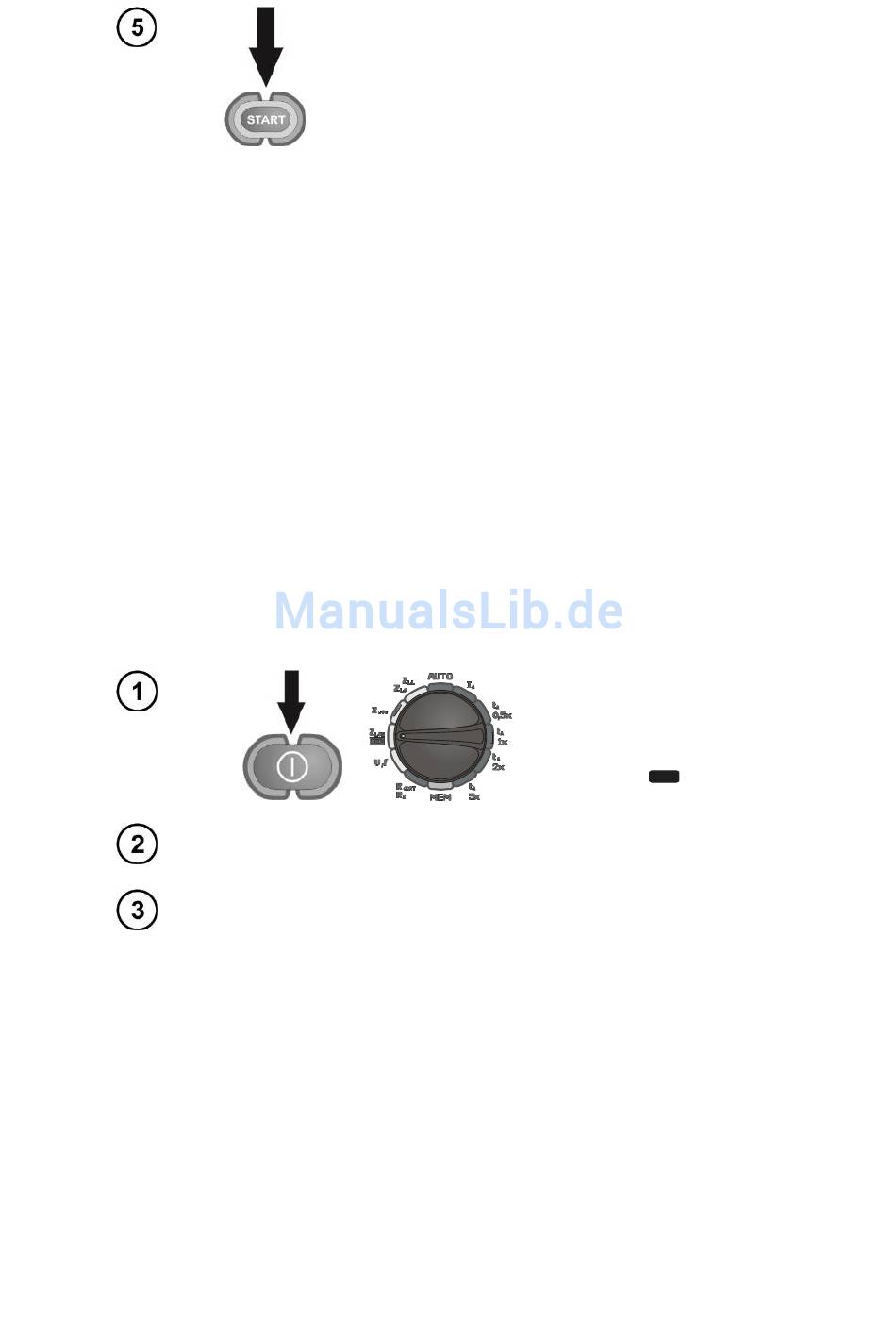

Messung durchführen – die START-Taste drücken.
In Abhängigkeit vom Bedarf sind die Messparameter gem dem Punkt
2.6.1 auszuwählen.
Die Messleitungen gemäß einer Zeichnung anschließen.
BEDIENUNGSANLEITUNG MPI-502 Version
Messgerät einschalten.
Drehschalter der Funk-
tionswahl in die Positi-
on Z
einstellen.
L-PE
RCD
1.16
15
