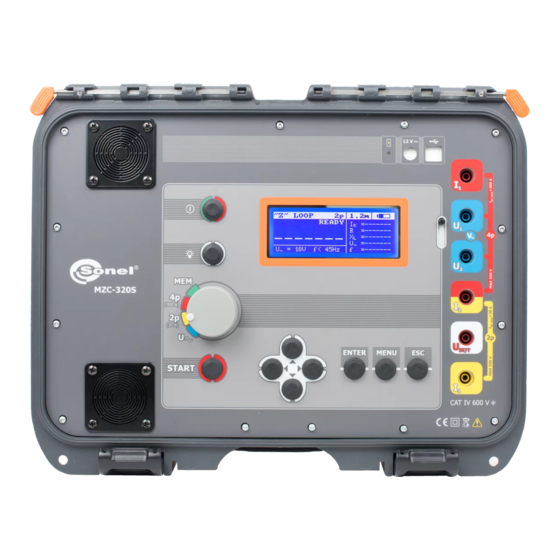

Sonel MZC-320S Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sonel Anleitungen
  4. Messgeräte
  5. MZC-320S
  6. Bedienungsanleitung

Sonel MZC-320S Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MZC-320S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sonel MZC-320S

Inhaltszusammenfassung für Sonel MZC-320S

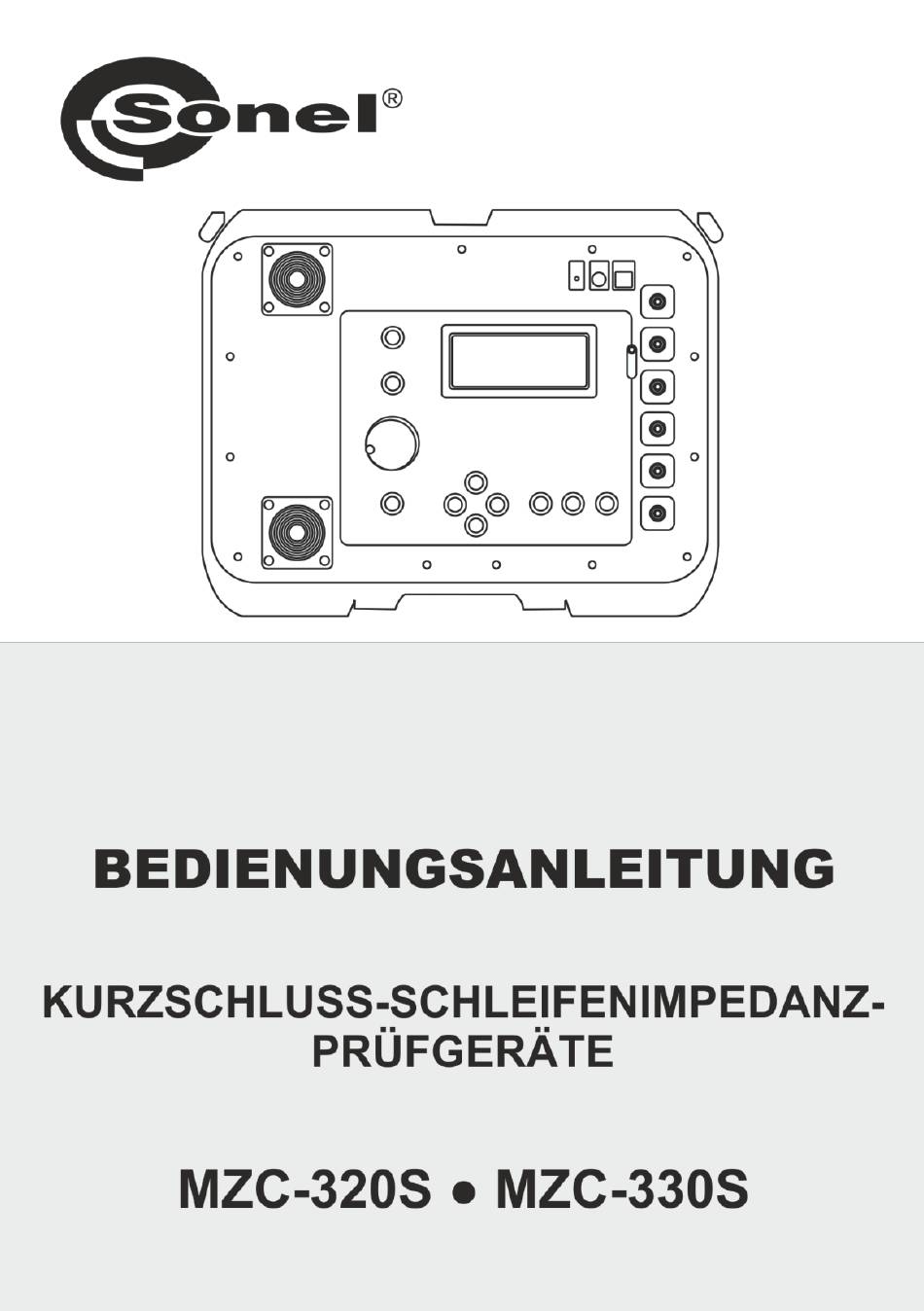

  • Seite 3 BEDIENUNGSANLEITUNG Kurzschluss-Schleifenimpedanz- Prüfgeräte MZC-320S ● MZC-330S SONEL S.A. Wokulskiego 11 58-100 Świdnica Version 1.04 23.10.2019...
  • Seite 4 Das MZC-320S und MZC-330S Prüfgerät sind moderne, einfach zu bedienende und sichere Messge- räte. Machen Sie sich bitte vorab mit dieser Bedienungsanleitung vertraut, um Messfehlern oder mög- lichen Fehlern bei der Bedienung des Gerätes vorzubeugen.

  • Seite 5: Inhaltsverzeichnis

    Überschreiten des Messbereiches .................. 30 6.1.1 6.1.2 Batteriestatus ........................30 6.2 Selbsttest Fehlermeldungen ................... 30 6.3 Bevor Sie das Gerät zu Reparatur einsenden ............31 7 Spannungsversorgung des Messgerätes ........... 31 7.1 Überwachung der Spannungsversorgung .............. 31 MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...
  • Seite 6 11.1 Grunddaten ......................33 11.2 Zusätzliche Daten ....................37 11.2.1 Zusätzliche Unsicherheiten gemäß IEC 61557-3 (Z) ............37 12 Zubehör ......................37 12.1 Standardzubehör ....................37 12.2 Optionales Zubehör ....................38 13 Hersteller ......................38 MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 7: Sicherheit

    Gefahr für den Anwender darstellen.  Das MZC-320S sowie das MZC-330S dürfen nur von durch Zertifikate ausreichend qualifiziertem Personal an elektrischen Systemen verwendet werden. Unautorisierter Gebrauch des Gerätes, kann zur Beschädigung des Gerätes führen und ein ernsthaftes Risiko für den Nutzer darstellen.
  • Seite 8 Grund: Treiber in Windows 8 und Windows 10 ohne digitale Signaturen werden standardmäßig blockiert. o Lösung: Deaktivieren Sie die Anwendung von signierten Treibern in Windows.  Aufgrund ständiger Weiterentwicklung der Gerätesoftware können die aktuelle Dar- stellung und Funktionen am Display leicht variieren. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 9: Graphische Displayanzeige (Lcd)

    Warnsymbol bei Überschreiten der Temperatur Länge der Messleitung für 2-Leiter Messung Messung Batteriestatus Hauptmess- Ergänzende Messergebnisse Aktuelle Werte von U ergebnis oder und I oder Hinweise Hinweise Abb. 3 Anzeige im Modus Kurzschluss-Schleifen-Impedanzmessung (alle Ergebnisse) MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...
  • Seite 10 Aktuelle Werte von U und f oder Hinweise Abb. 4 Anzeige im Modus Kurzschluss-Schleifen-Impedanzmessung (nur Hauptergebnis) Nennspannung des Netzes Funktion Bank und Zellen- nummer Messmethode Ergänzende Messergebnisse Hauptmessergebnis Abb. 5 Anzeige im Modus Speicher durchsuchen MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 11: Menü

     Wählen Sie im MENU die Option Datenübertragung und Bluetooth-Übertragung  Starten Sie die Sonel Reader Software am PC Datenübertragung via Bluetooth (nur MZC-330S) Um Daten zwischen Messgerät und PC via Bluetooth zu übertragen, gehen Sie wie folgt vor: ...

  • Seite 12: Display Einstellungen

    Abb. 8 Einstellungen zur Schleifenmessung Wird die Einstellung der Nennspannung durch die ENTER Taste gewählt, öffnet sich ein „drop- down“ Menü. Aus diesem können dann die entsprechenden Spannungen mit den Tasten eingestellt werden. Abb. 9 Nennspannung des Stromnetzes MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 13: Spracheinstellungen

    Es ist möglich die interne Software des Geräte zu aktualisieren, ohne dieses an eine Servicestelle zu senden. Folgende Punkte müssen hierzu durchgeführt werden:  Laden Sie sich die Software von der Herstellerseite (www.sonel.pl/de) herunter  Verbinden sie das Prüfgerät mit dem PC ...

  • Seite 14: Informationen Über Hersteller Und Software

    Phase Spannungen betrieben zu werden: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V (nur MZC-330S). Das Anlegen an Spannungen größer als 550 V bei MZC-320S oder 750 V bei MZC- 330S an einen der Messeingänge, kann das Gerät beschädigen.

  • Seite 15: Bedingungen Zur Durchführung Der Tests Und Erzielen Von Richtigen Messergebnissen

    Text: OFL Zwei lange Töne Die Durchführung der Messungen Entladene Batterie Angezeigtes Symbol ist noch möglich, jedoch muss mit zusätzlichen Messfehlern gerech- net werden. Die angezeigten Warnungen bleiben nur für ca. 3 Sekunden am Display sichtbar. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 16: Speichern Des Letzten Messergebnisses

    Das Messergebnis wird wie in Abb. 12 angezeigt dargestellt: Battery status Batteriestatus Measurement function Mess Frequency of voltage Value of voltage Gemessener Spannungs- Frequenz der gemessenen being measured being measured wert Spannung Abb. 12 Wechselspannungsmessung – Ergebnis MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 17: Messen Von Fehlerschleifen-Parametern

    Lüfter zu, um somit die Abkühlungszeit zu reduzieren.  Es müsse immer mindestens 5 Sekunden Pause zwischen jeder Messung eingehal- ten werden. Die Meldung „BEREIT” gibt dem Benutzer den Hinweis, dass das Gerät bereit für die nächste Messung ist. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 18: Messen Der Netzspannung Und Netzfrequenz

    Liegt die Spannung des Netzes außerhalb der Toleranz, so erkennt dies das Messgerät nicht und es kann keine Kurzschlussstrom Berechnung stattfinden. In solch einem Fall, werden anstatt des Kurz- schlussstromwertes im Display nur Striche angezeigt. Abb. 13 zeigt die Spannungsbereiche, für wel- che der Kurzschlussstrom berechnet wird. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 19: Messen Der Berührungsspannung U Nung U

    Drücken Sie die MENU Taste  Wählen Sie Schleifenmessung-Einstell.  Unter Punkt Messung (4p), wählen Sie U oder U und speichern die Auswahl. (Siehe Abschn. 3.6)  Verbinden Sie die Messleitungen gemäß Abb. 14 oder Abb.15: MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...
  • Seite 20 ) durchgeführt. Dieser simuliert den Widerstand des und U ST/T menschlichen Körpers, während der Anschluss U ) die menschliche Verbindung zur Erde ST/T (Abb.15) darstellt. Die Eigenschaften des Widerstandes und die entsprechende Last sind durch die relevanten Normen festgelegt. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 21: Auswahl Der Messleitungslänge (Bei Messungen Mit 2-Leiter Methode)

    Ein Beispiel der Messgeräteanzeige nach einer Kurzschluss-Schleifenmessung wie in Abb. 16 durchgeführt: Abb. 16 Anzeige der Ergebnisse nach einer Kurzschluss-Schleifenimpedanzmessung Wurde ausgewählt, dass nur das Hauptergebnis angezeigt werden soll, so wird die Anzeige wie in Abb. 4 dargestellt angezeigt. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 22: Messen Der Kurzschluss-Schleifenparameter Mit Der 2-Leiter Methode

    4.4.8 Messen der Kurzschluss-Schleifenparameter mit der 2-Leiter Methode Bei dieser Messung wird ein Strom mit bis zu 30 A (MZC-320S) oder bis zu 40 A (MZC-330S). Um diese Messung durchzuführen, gehen Sie wie folgt vor:  Verbinden Sie die Messleitungen mit den Buchsen: I (2-Leiter) und I (Abb.
  • Seite 23 Abb. 19 Messen der Impedanz im aktiven Netz (L-L) mit der 2-Leiter Methode Abb. 20 Überprüfung des Überschlagschutzes von Gerätegehäusen mit der 2-Leiter Methode bei: a) TN Netzen b) TT Netzen MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 24: Messen Der Kurzschluss-Schleifenparameter Mit Der 4-Leiter Methode

    Stellen Sie den Wahlschalter auf die Position 4p (I = 300 A)  Drücken Sie die Taste START Abb. 21 Messen der Impedanz im aktiven Netz (L-N) mit der 4-Leiter Methode Fig. 22 Messen der Impedanz im Schutzkreis (L-PE) mit der 4-Leiter Methode MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...
  • Seite 25 Abb. 23 Messen der Impedanz im aktiven Netz (L-N) mit der 4-Leiter Methode Abb. 24 Überprüfung des Überschlagschutzes von Gerätegehäusen mit der 4-Leiter Methode bei: a) TN Netzen b) TT Netzen MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 26: Messen Von Erdwiderständen

    Netz errichtet worden und daher keine weiteren detaillierteren und genaueren Messmethoden zur Erdungsmessung notwendig. Abb. 25 Anschluss des MZC-320S bei einer Erdungswiderstandsmessung in TN-C, TN-S und TT Netzen: a) 2-Leiter Methode b) 4-Leiter Methode Bei der Erdungsmessung ist notwendig, sich mit dem Plan der Erdungsanlage vertraut zu ma- chen.
  • Seite 27 System (Abb. 26) zu trennen. Andernfalls wird das Messergebnis falsche Messwerte erzielen, da der Prüfstrom nicht ausschließlich durch das Erdungssystem fließt. Abb. 26 MZC-320S Anschlussdiagramm bei Erdungsmessung im TN-C-S Netz a) 2-Leiter Methode b) 4-Leiter Methode WARNUNG Das Auftrennen des neutral- und Schutzleiters (N und PE) ist gefährlich, sowohl für die tätige Person als auch für nebenstehende.

  • Seite 28: Speichern Der Messergebnisse

    Speichern der Messergebnisse Das MZC-320S und MZC-330S besitzen einen internen Speicher zum Hinterlegen von bis zu 990 Messergebnissen zur Schleifen-Impedanzmessung. Der Speicherplatz eines einzelnen Ergebnisses wird als Speicherzelle bezeichnet. Der gesamte Speicher ist unterteilt in 10 Bänke, jedem dieser ste- hen 99 Zellen zur Verfügung.

  • Seite 29: Speicher Durchsuchen

    Nach Auswahl von JA, bestätigen Sie dies mit ENTER. Am Display wird eine Meldung angezeigt: Löschen der ganzen Bank, sowie ein Statusbalken. Nach erfolgreichem Löschen wird die Mel- dung: Bank gelöscht! angezeigt, sowie drei kurze Töne. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 30: Verbindung Zum Pc

    MZC bestellt, so kann dies auch im Nachhinein beim Hersteller oder einem autorisierten Distributor bestellt werden. Dieses Softwarepaket kann mit mehreren Mess- u. Prüfgeräten der Fa. Sonel, welche mit USB Schnittstelle ausgestattet sind, verwendet werden.

  • Seite 31: Datenübertragung Via Bluetooth Module

    Abb. 31 Ansicht während einer Verbindung via Bluetooth  Starten Sie die Software um Daten zu speichern oder auszulesen (z.B. Sonel Reader, Sonel PE) und folgen Sie den entsprechenden Anweisungen dieser. 5.4.4 Auslesen und Ändern des PIN Codes für die Bluetooth Verbindung ...

  • Seite 32: Fehlersuche

    Fehlersuche Vom Prüfgerät angezeigte Warnungen und Informationen Die angezeigten Warnungen des MZC-320S und MZC-330S beziehen sich entweder auf die Funktion des Gerätes oder betreffen den Messvorgang. 6.1.1 Überschreiten des Messbereiches Maßnahme Angezeigter Text Akustisches Signal Grund Sofort das Messgerät Spannungsmessbe- reich 550 V überschrit-...

  • Seite 33: Bevor Sie Das Gerät Zu Reparatur Einsenden

    Null an, unabhängig vom Ort der Kurzsschlussschleife. te Servicestelle. der Messung. Der gemessene Wert weicht signifikant vom Erwarteten Spannungsversorgung des Messgerätes Überwachung der Spannungsversorgung Der Akkuladezustand wird vom Symbol rechts oben im Display angezeigt. Abb. 33 Akkuladezustandsanzeige MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 34: Laden Wiederaufladbarer Batterien

    - Jegliche fehlerhafte Anwendung führt zu einem permanenten Schaden des Akkus und kann zu einer Entzündung führen. Der Verkäufer oder Hersteller haftet nicht für Schäden, welche auf unsachgemä- ße Behandlung des Li-Ion Akkupack zurückzuführen sind. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...

  • Seite 35: Reinigung Und Instandhaltung

    0 V…750 V  Frequenzbereich: DC, 45 Hz…65 Hz  Eingangsimpedanz des Voltmeters: 200 k  Frequenzmessung (für Spannungen im Bereich von 50 V) Auflösung Bereich Ungenauigkeiten (0,1% m.v. + 1 Digit) 45,0 Hz…65,0 Hz 0,1 Hz MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...
  • Seite 36 0,1 kA 200 kA…* 1 kA * maximal 500 kA für MZC-320S und maximal 690 kA für MZC-330S  Der voraussichtliche durch das Gerät errechnete und angezeigte Wert, kann geringfügig von dem ermittelt durch einen Taschenrechner auf Grundlage der angezeigten Impedanz ermittelten Wert abweichen.
  • Seite 37 ....... 190 V, 200 V, 220 V, 380 V, 400 V, 415 V, 500 V oder 690 V (nur MZC-330S)  Spannungsbereich für Schleifenmessung .................................... 95 V…550 V (95 V…750 V bei MZC-330S)  Nennfrequenzen für zu testende Netze ........50 Hz und 60 Hz (45 Hz…65 Hz) MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...
  • Seite 38 ..................EN 61326-1 und EN 61326-2-2 EN 55022 Achtung MZC-320S und MZC-330S sind Geräte der A-Klasse. In der Heimumgebung kann dieses Produkt Funkstörungen verursachen, was vom Nutzer entsprechende Gegen- maßnahmen erfordern kann (z.B. Vergrößerung der Entfernung zwischen Geräten).

  • Seite 39: Zusätzliche Daten

    Harmonische DC Anteil 12 Zubehör 12.1 Standardzubehör Folgende Komponenten sind im Standardzubehör des Herstellers enthalten:  MZC-320S Messgerät – WMDEMZC320 oder MZC-330S – WMDEMZC330  Messleitungs-Set:  1,2 m Leitung schwarz 1 kV (Bananenstecker) – WAPRZ1X2BLBB  1,2 m Leitung gelb 1 kV (Bananenstecker) – WAPRZ1X2YEBB ...

  • Seite 40: Optionales Zubehör

    Der Hersteller der Geräte gewährleistet alle Garantien und Garantie von Reparaturen: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Tel. +48 74 858 38 60 fax +48 74 858 38 09 E-Mail: export@sonel.pl Web page: http://www.sonel.pl/de/ Nur der Hersteller ist zur Durchführung von Servicereparaturen autorisiert. MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...
  • Seite 41 AUFZEICHNUNGEN MZC-320S ● MZC-330S – BEDIENUNGSANLEITUNG...
