2.7.5 Messung der Kurzschlussschleifenimpedanz im Kreis L-PE (mit RCD-
Schalter gesichert)
Das Messgerät MPI-502 ermöglicht Messungen der Kurzschlußschleifenimpedanz ohne Ausfüh-
rung von Änderungen in den Netzen mit Differentialstromschaltern und mit einem Nennstrom von
nicht weniger als 30mA.
Für weitere Fragen in Bezug auf Messungen und Meldungen gilt das gleiche wie das für die Mes-
sungen im Kreis L-PE Gesagte.
In Abhängigkeit vom Bedarf sind die Messparameter gem dem Punkt
2.6.1 auszuwählen.

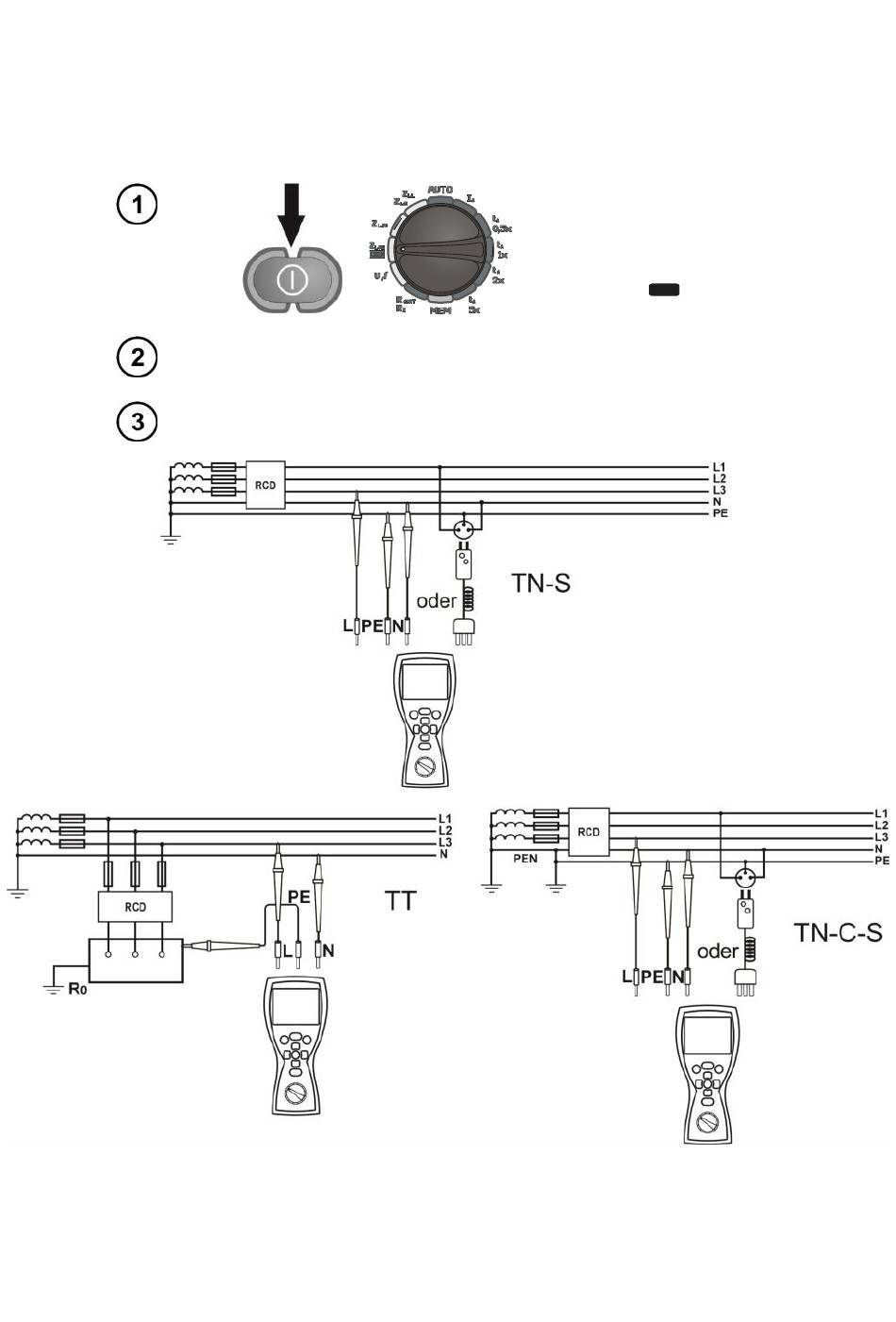

Die Messleitungen gemäß einer Zeichnung anschließen.
MPI-502 – BEDIENUNGSANLEITUNG
Messgerät einschalten.
Drehschalter der Funk-
tionswahl in die Positi-
on Z
einstellen.
L-PE
RCD
15
