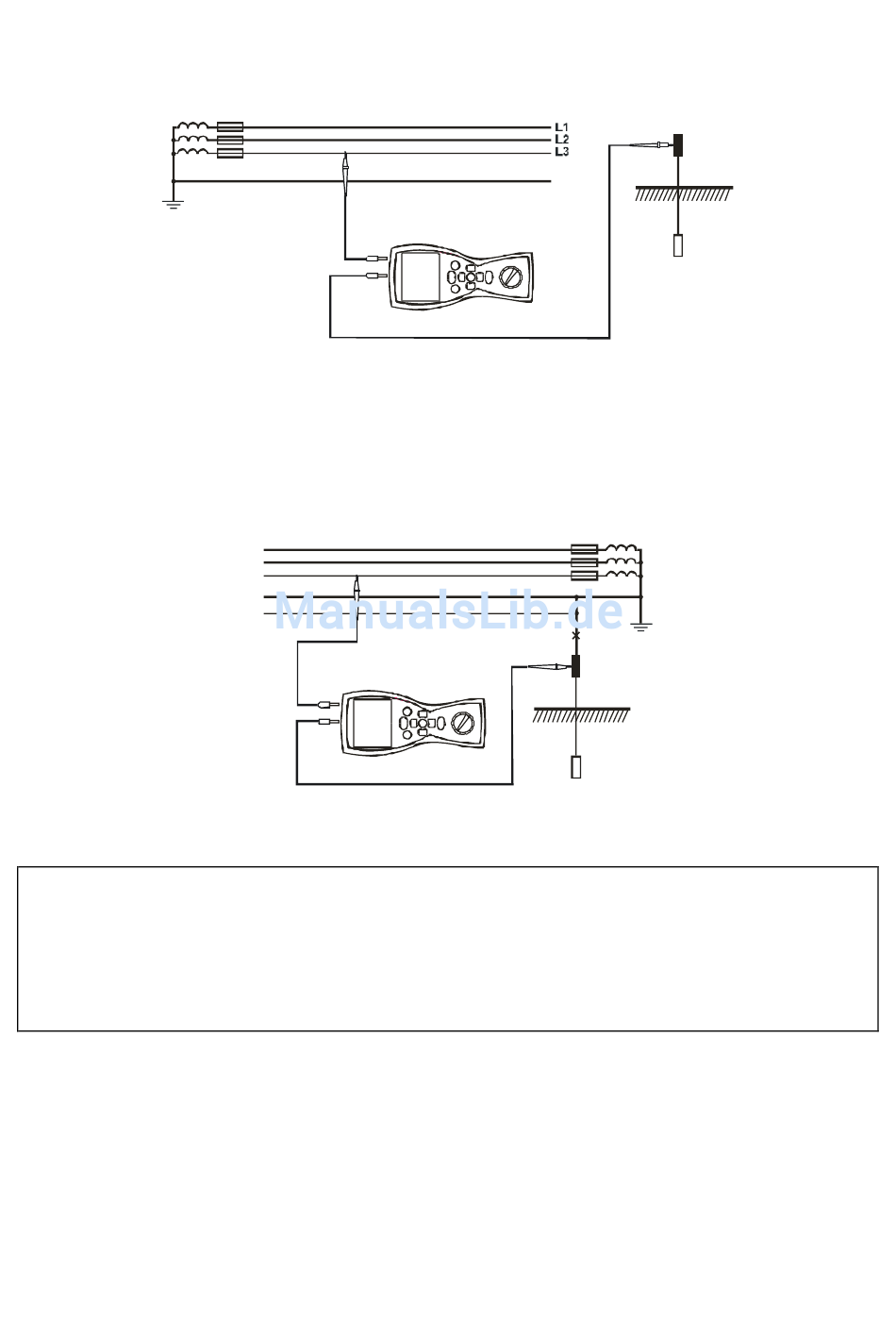

Meßstromes ermöglicht, die Phasenleitung des Netzes. Auf der nachfolgenden Abbildung wird die
Anschlussart für das Messgerät bei solch einer Messung für die Netze TN-C, TN-S und TT darge-
stellt, Drehschalter der Funktionswahl muß in die Position Z
Während der Erdungsmessungen muss man sich mit den Schaltverbindungen der Erdung mit der
Installation vertraut machen. Für die Richtigkeit der Messungen muss die zu prüfende Erdung von der
Installation abgetrennt sein (der Leitungen N und PE). Wenn man die Erdung messen will, z.B. im
Netz TN-C-S und gleichzeitig die Phase dieses gleichen Netzes als Behelfsstromquelle nutzt, ist die
Leitung PE und N von der zu messenden Erdung zu trennen (nachstehende Abbildung).
umgekehrten Fall misst das Messgerät einen falschen Wert (der Meßstrom wird nicht nur durch die
zu messende Erdung fließen).
Anmerkungen:
Das Abtrennen der Schutzleiter ist mit einer ernsten Lebensgefahr für die Personen ver-
bunden, welche die Messungen ausführen, sowie auch für unbeteiligte Personen. Nach
Beendigung der Messungen muss man unbedingt wieder den Schutzleiter und den
Nullleiter anschließen.
- Wenn das Abtrennen der Leitungen nicht möglich ist, muss man ein Messgerät für den Er-
dungswiderstand aus der Familie MRU verwenden.
- Das Messergebnis ist die Summe der Impedanz der gemessenen Erdung, der Betriebserdung, der
Stromquelle und der Phasenleitung; es ist also mit einem positiven Fehler belastet. Wenn er jedoch
den für die zu prüfende Erdung zulässigen Wert nicht überschreitet, dann kann man anerkennen,
dass die Erdung korrekt ausgeführt wurde und die Anwendung genauerer Messmethoden nicht not-
wendig ist.
Rr
L1
L1
L2
L3
N
PE
L
PE
BEDIENUNGSANLEITUNG MPI-502 Version
L-PE
L
PE
Trennen
WARNUNG:
eingestellt sein.
N(PEN)
Ru
Rr
Ru
1.16
Im
17
