Anmerkungen:
- Vor den ersten Messungen muss man die Nennspannung des Netzes U
240/415V) auswählen, die auf dem Gelände der durchzuführenden Messungen gültig ist. Diese
Spannung wird für die Berechnung des Wertes für den zu erwartenden Kurzschlußstrom genutzt, vo-
rausgesetzt so eine Option wurde im Hauptmenü gewählt.
- Das Symbol
kennzeichnet in diesem Fall die Phase oder die positive Polarisierung, das Symbol
- die negative.
- Das Symbol
- Die Einstellung der Betriebsart RCD Auto wurde im Kapitel 2.7.3 beschrieben.
- Bzgl. der PIN-Einstellung – Siehe Kapitel 3.5.2 Datenübertragung.
- Um die Software zu aktualisieren ist der Empfänger OR-1 (Punkt 3.5.1) zu verwenden. Die neue
Software kann von der Website www.sonel.pl heruntergeladen werden.
2.3
Abspeichern des letzten Messergebnisses
Das letzte Messergebnis wird so lange gespeichert, bis nicht die nächste Messung gestartet
wird; veränderte Messparameter oder eine gränderte Messfunktion sind mit dem Drehschalter einzu-
stellen. Nach dem mit der Taste ESC der Übergang zum Ausgangsbildschirm einer gegebenen Funk-
tion erfolgte, kann man dieses Ergebnis drücken der Taste ENTER aufrufen. Auf ähnliche Art kann
das letzte Messergebnis nach dem Ausschalten und erneutem Einschalten des Messgerätes angeze-
igt werden. Das betriefft die Messungen Z, RCD und R
2.4
Wechselspannungsmessung
Das Messgerät misst und zeigt die Wechselspannung und Netzfrequenz in allen Messfunktio-
nen außer R. Diese Spannung wird für die Frequenz in den Grenzen 45..65Hz. Die Messleitungen sol-
len entsprechend der jeweiligen Messfunktion angeschlossen werden.
2.5
Wechselspannungsmessung und Frequenzmessung
8
kennzeichnet die fehlende Zeiteinstellung für die Selbstausschaltung.
BEDIENUNGSANLEITUNG MPI-502 Version
n
.
CONT

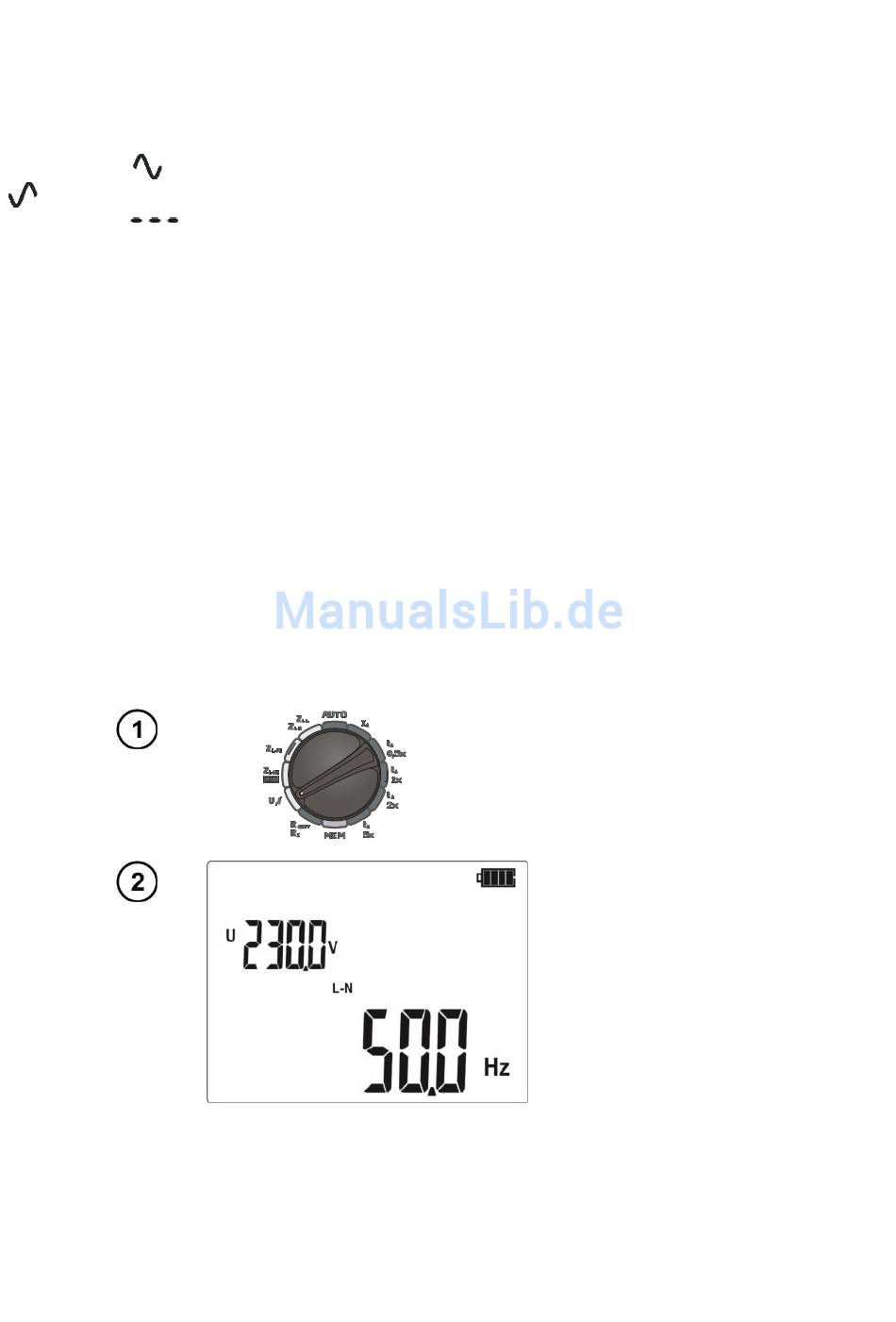

Drehschalter der Funktionswahl
in die Position U,f einstellen.
Messergebnis
ablesen: die Span-
nung auf dem Be-
helfsfeld der Anzeige,
die Frequenz auf dem
Hauptfeld.
1.16
(220/380V, 230/400V oder
