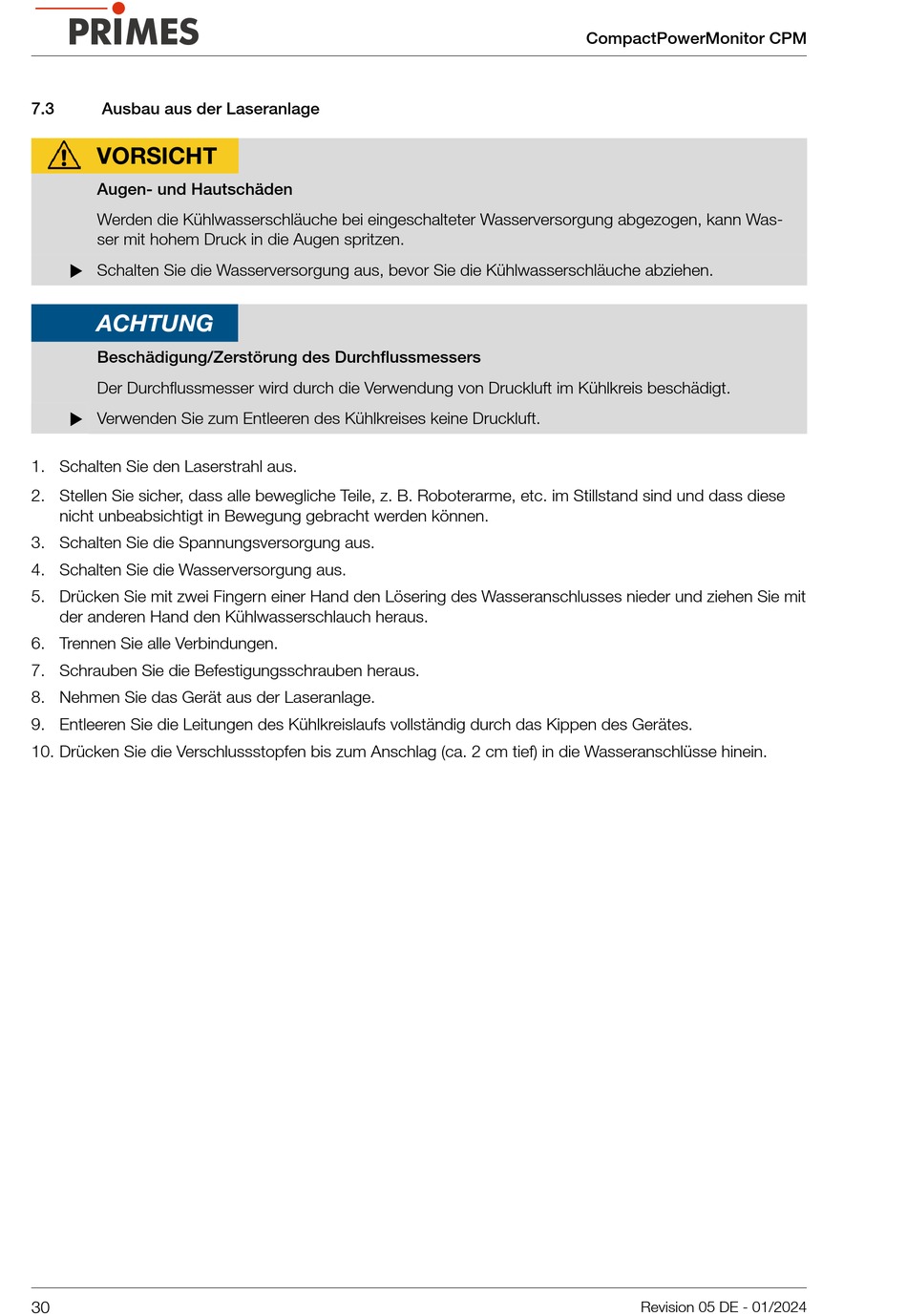

7.3
Ausbau aus der Laseranlage
VORSICHT
Augen- und Hautschäden
Werden die Kühlwasserschläuche bei eingeschalteter Wasserversorgung abgezogen, kann Was-
ser mit hohem Druck in die Augen spritzen.
Schalten Sie die Wasserversorgung aus, bevor Sie die Kühlwasserschläuche abziehen.
ACHTUNG
Beschädigung/Zerstörung des Durchflussmessers
Der Durchflussmesser wird durch die Verwendung von Druckluft im Kühlkreis beschädigt.
Verwenden Sie zum Entleeren des Kühlkreises keine Druckluft.
1. Schalten Sie den Laserstrahl aus.
2. Stellen Sie sicher, dass alle bewegliche Teile, z. B. Roboterarme, etc. im Stillstand sind und dass diese
nicht unbeabsichtigt in Bewegung gebracht werden können.
3. Schalten Sie die Spannungsversorgung aus.
4. Schalten Sie die Wasserversorgung aus.
5. Drücken Sie mit zwei Fingern einer Hand den Lösering des Wasseranschlusses nieder und ziehen Sie mit
der anderen Hand den Kühlwasserschlauch heraus.
6. Trennen Sie alle Verbindungen.
7. Schrauben Sie die Befestigungsschrauben heraus.
8. Nehmen Sie das Gerät aus der Laseranlage.
9. Entleeren Sie die Leitungen des Kühlkreislaufs vollständig durch das Kippen des Gerätes.
10. Drücken Sie die Verschlussstopfen bis zum Anschlag (ca. 2 cm tief) in die Wasseranschlüsse hinein.
30
CompactPowerMonitor CPM
Revision 05 DE - 01/2024
