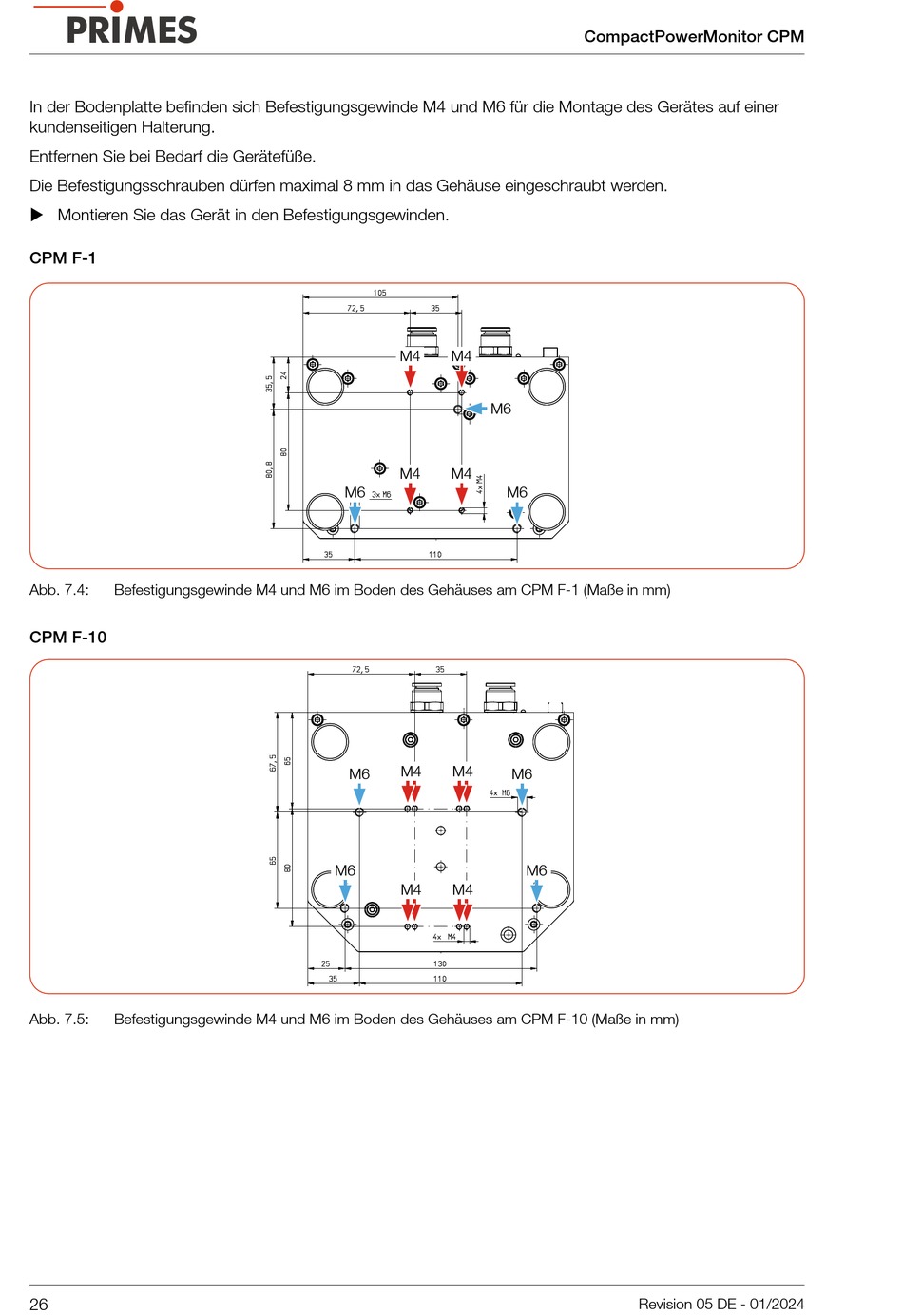

In der Bodenplatte befinden sich Befestigungsgewinde M4 und M6 für die Montage des Gerätes auf einer
kundenseitigen Halterung.
Entfernen Sie bei Bedarf die Gerätefüße.
Die Befestigungsschrauben dürfen maximal 8 mm in das Gehäuse eingeschraubt werden.
 Montieren Sie das Gerät in den Befestigungsgewinden.
CPM F-1
Abb. 7.4:
Befestigungsgewinde M4 und M6 im Boden des Gehäuses am CPM F-1 (Maße in mm)
CPM F-10
Abb. 7.5:
Befestigungsgewinde M4 und M6 im Boden des Gehäuses am CPM F-10 (Maße in mm)
26
M4
M4
M6
M4
M4
M6
M4
M4
M6
M6
M4
M4
CompactPowerMonitor CPM
M6
M6
M6
Revision 05 DE - 01/2024
