CompactPowerMonitor CPM
D
Paraller Betrieb des CPM mit einem FocusMonitor FM+
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Ein Verbinden oder Trennen der Buskabel bei angelegter Spannungsversorgung führt zu Span-
nungsspitzen, welche die Kommunikationsbausteine des Gerätes zerstören können.
Stellen Sie sämtliche Verbindungen nur bei ausgeschalteter Spannungsversorgung her.
1. Schließen Sie den FM+ über Ethernet an den PC an.
2. Verbinden Sie über die RS485-Schnittstellen (PRIMES Bus) den CPM mit dem FM+.
Das Signal des CPM wird durch den FM+ über dessen Ethernet-Schnittstelle an den PC weitergeleitet.
Die Spannungsversorgung des CPM erfolgt über das PRIMES Netzteil am FM+.
3. Schließen Sie das PRIMES Netzteil an den FM+ an.
PRIMES Netzteil

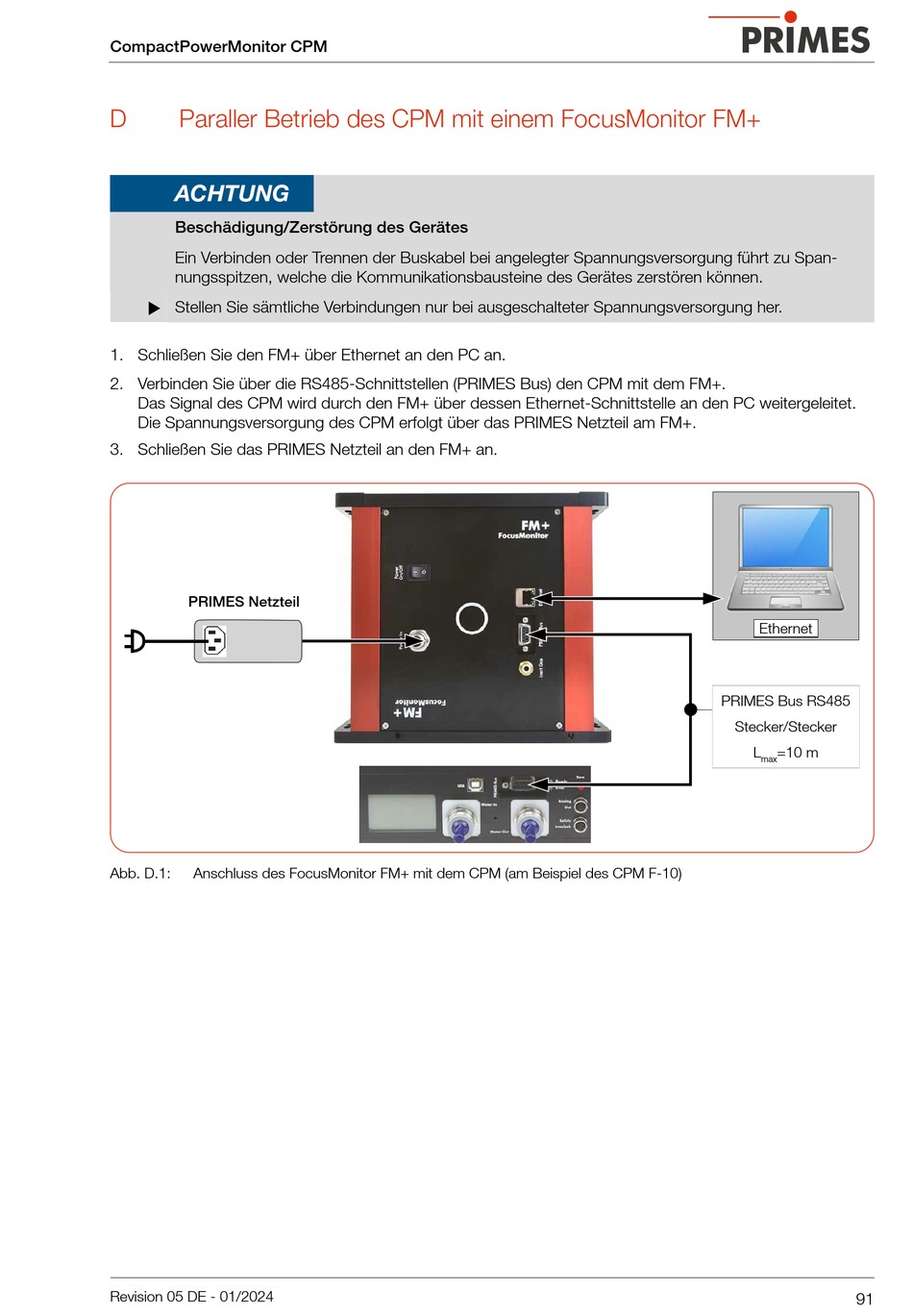

Abb. D.1:
Anschluss des FocusMonitor FM+ mit dem CPM (am Beispiel des CPM F-10)
Revision 05 DE - 01/2024
Ethernet
PRIMES Bus RS485
Stecker/Stecker
L
=10 m
max
91
