CompactPowerMonitor CPM
B.1

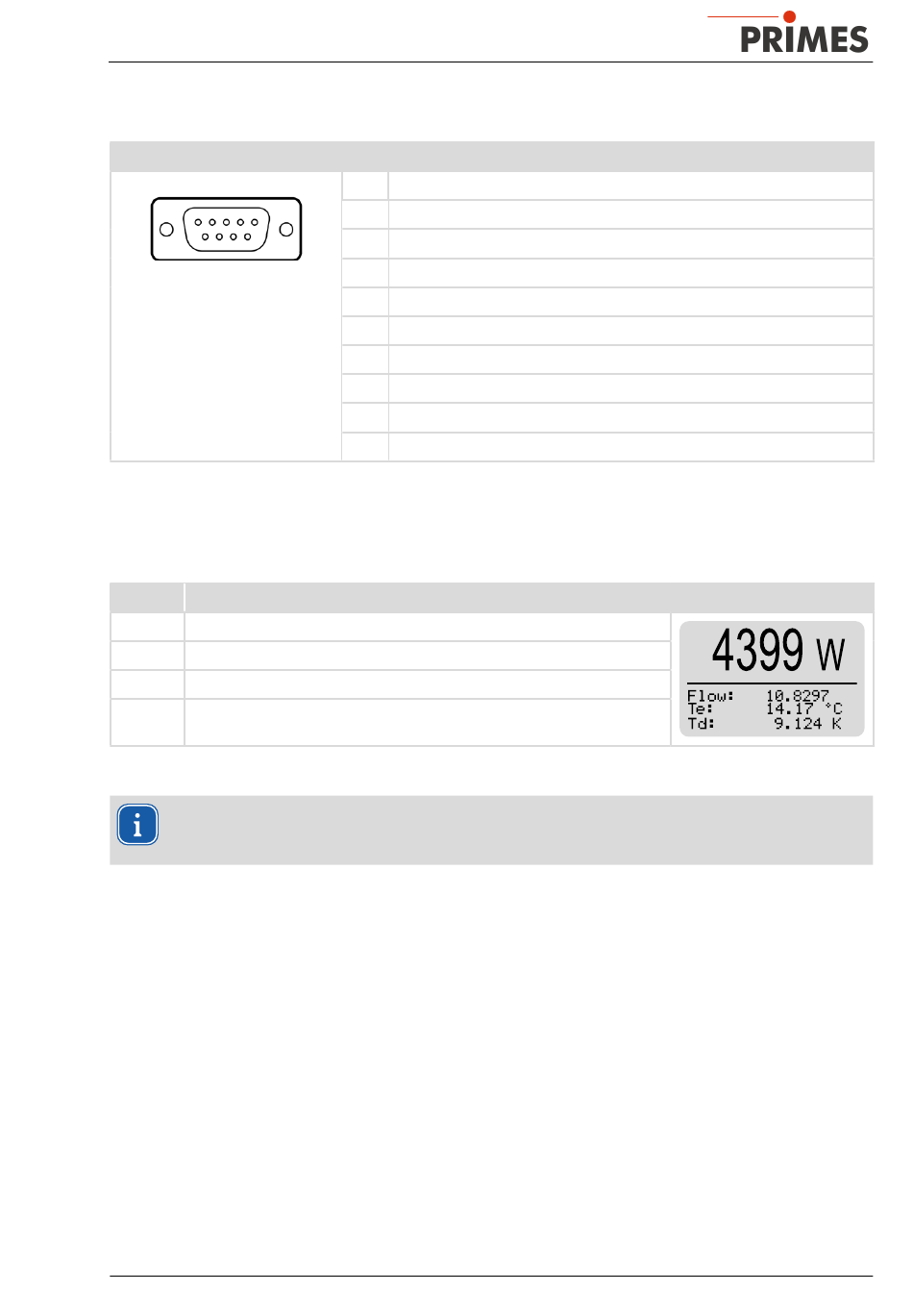

Pinbelegung
Pinbelegung (Ansicht auf Buchse am Gerät)
5
1
9
6
Tab. B.1:
Pinbelegung der D-Sub-Buchse am PRIMES PanelDisplay
Messwertanzeige
Das PRIMES PanelDisplay spiegelt die Anzeige des PM und zeigt die folgenden Messwerte an:
Anzeige
Bedeutung
W
Laserleistung in W
Flow
Durchflussmenge des Kühlwassers in l/min
Te
Kühlwassertemperatur am Wasservorlauf (Water In) in °C
Td
Temperaturdifferenz zwischen Wasservorlauf (Water In) und Wasserrück-
lauf (Water Out) in Kelvin
Tab. B.2:
Bedeutung der Abkürzungen im PRIMES PanelDisplay
Für den Betrieb mit der PowerMonitorSoftware PMS über einen PC müssen Sie die Betriebsart
der Anzeige von „Aktiv" auf „Passiv" umstellen. Weitere Informationen finden Sie in der Betriebsan-
leitung PanelDisplay im Kapitel Betriebsart.
Revision 05 DE - 01/2024
Pin
Funktion
1
Masse
2
RS485 (+)
3
+24 V
4
Nicht belegt
5
Nicht belegt
6
Masse
7
RS485 (–)
8
+24 V
9
Nicht belegt
