4.5.3
Akustisches Warnsignal
Wenn die zulässige Temperatur des Absorbers überschritten wird, ertönt ein Warnsignal. Je nach Gerätetyp
sind die zulässigen Temperaturen unterschiedlich:
CPM F-1
CPM F-10
60 °C
70 °C
Tab. 4.4:
Zulässige Temperatur des Absorbers nach Gerätetypen
Schalten Sie den Laser unverzüglich aus.
Das weitere Vorgehen zur Fehlerbehebung ist im Kapitel 10.3 „Akustisches Warnsignal" auf Seite 62 be-
schrieben.
4.6
Erläuterung der Produktsicherheitslabel und Warnaufkleber
Auf dem Gerät sind mögliche Gefahrenstellen mit dem Produktsicherheitslabel „Berühren verboten" und
einem Warnaufkleber gekennzeichnet. Je nach Gerätetyp ist das Produktsicherheitslabel und der Warnauf-
kleber an der Oberseite oder Seite des Gerätes angebracht:
Produktsicherheitslabel „Berühren verboten"
Berühren Sie nicht den Absorber. Während des Betriebs wird der Absorber heiß. Die Wasserkühlung verhin-
dert, dass der Absorber überhitzt. Im Fehlerfall kann es jedoch zu einer starken Überhitzung des Absorbers
kommen. Das Berühren des Absorbers kann in diesem Fall zu schweren Verbrennungen führen.
Berühren Sie nicht den Absorber. Das Berühren des Absorbers kann zu einer lokalen Absorption der Laser-
strahlung an den Berührungsstellen führen, dies führt zu Einbränden und einer erhöhten Streustrahlung.
Warnaufkleber „Keine Druckluft verwenden"
Der Durchflussmesser wird durch die Verwendung von Druckluft im Kühlkreis beschädigt. Verwenden Sie
zum Entleeren des Kühlkreises keine Druckluft.

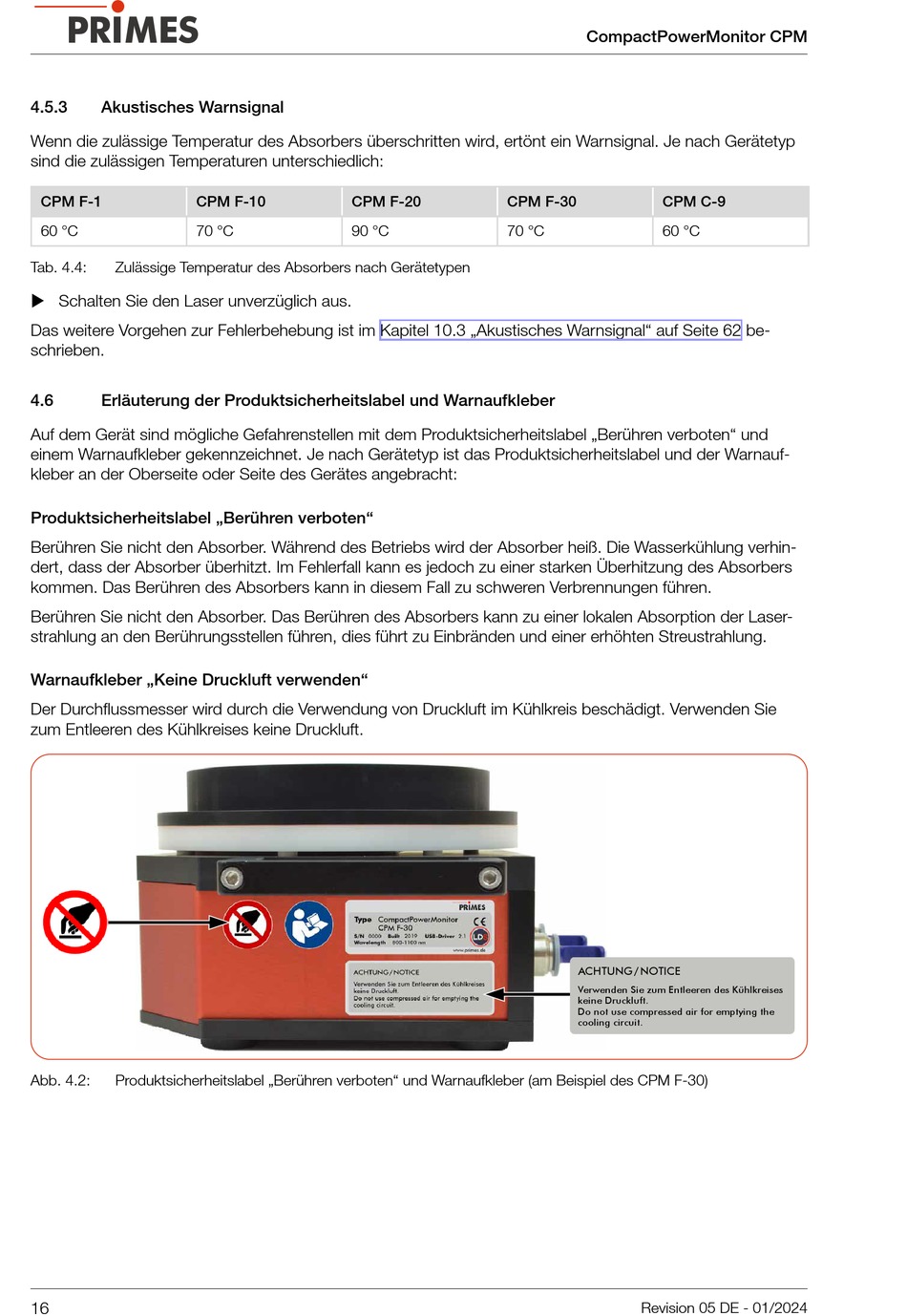

Abb. 4.2:
Produktsicherheitslabel „Berühren verboten" und Warnaufkleber (am Beispiel des CPM F-30)
16
CPM F-20
CPM F-30
90 °C
70 °C
CompactPowerMonitor CPM
CPM C-9
60 °C
ACHTUNG / NOTICE
Verwenden Sie zum Entleeren des Kühlkreises
keine Druckluft.
Do not use compressed air for emptying the
cooling circuit.
Revision 05 DE - 01/2024
