CompactPowerMonitor CPM
8.7.5 Parameter des Kühlwasseranschlusses
Versorgungsdaten
Schlauchdurchmesser
Min. Kühlwasserdurchfluss
(Warnschwelle)
Min. Kühlwasserdurchfluss
(Interlockschwelle)
Max. Kühlwasserdurchfluss
Min. Kühlwasserdruck
Max. Kühlwasserdruck
Kühlwassertemperatur Te
Stabilität der Kühlwassertemperatur
Tab. 8.7: Parameter des Kühlwasseranschlusses nach Gerätetypen
Empfohlene Durchflussmenge (Faustregel)
Die folgende Faustregel kann zur Ermittlung des Kühlwasserdurchflusses verwendet werden:
Pro 1 kW Laserleistung wird eine Durchflussmenge von ca. 1 l/min Kühlwasser empfohlen.
Beispiel:
Bei 7 kW Laserleistung entspricht dies einer Durchflussmenge von 7 l/min.
Beachten Sie, dass der Kühlwasserdurchfluss nicht unter der Warnschwelle gemäß Tab. 8.7 liegen darf!
Temperaturerhöhung des Kühlwassers
Die Temperaturerhöhung des Kühlwassers in Abhängigkeit von der Laserleistung und der Durchflussmenge
errechnet sich wie folgt:
Temperaturerhöhung:
Verwendete Laserleistung:
Durchfluss:

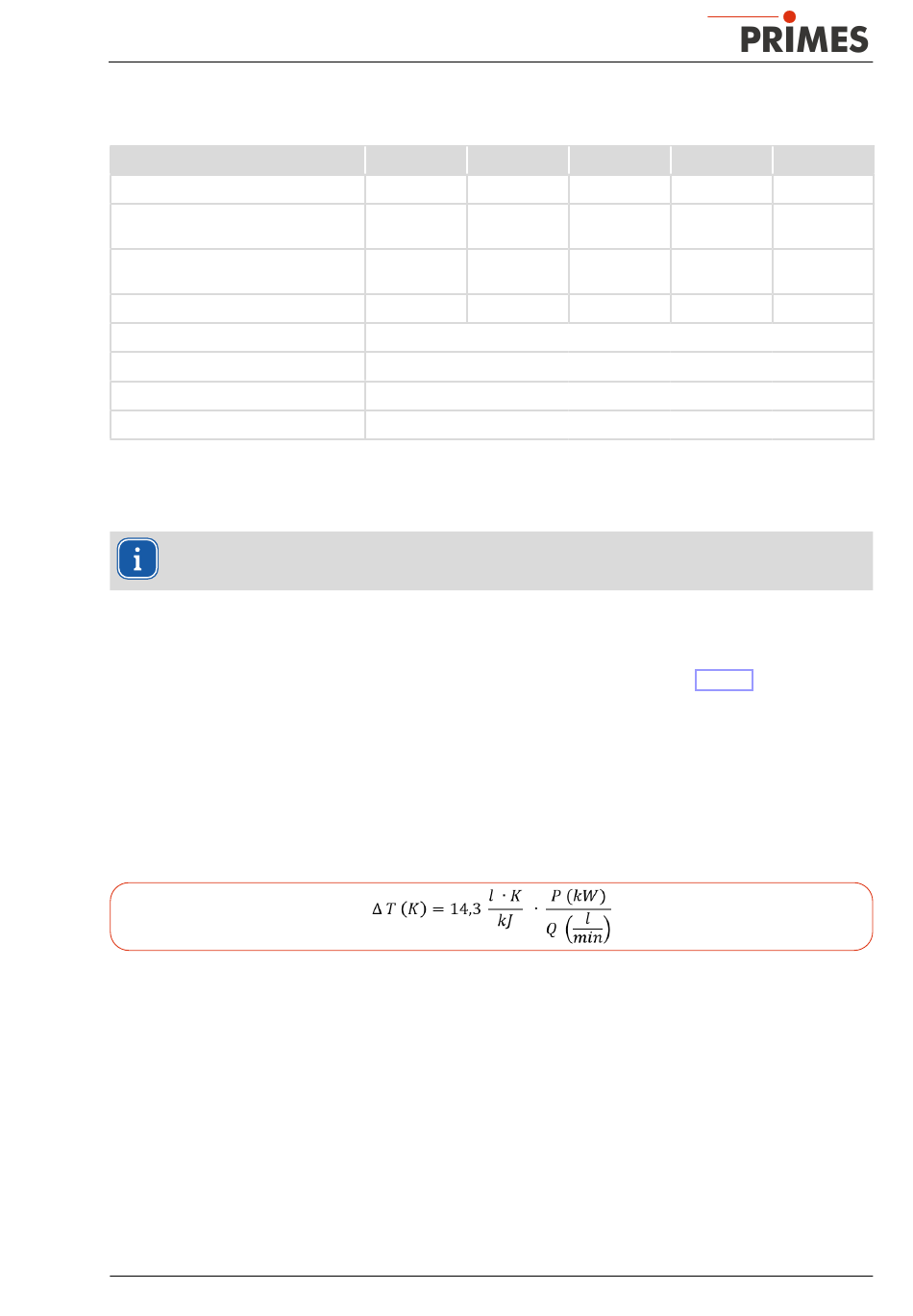

Formel 8.1: Berechnung der Temperaturerhöhung des Kühlwassers
in Abhängigkeit von der Laserleistung und dem Durchfluss
Beispiel:
Bei 7 kW Laserleistung und einer Durchflussmenge von 9,5 l/min erhöht sich die Temperatur des Kühlwas-
sers um 10,5 °C.
Revision 05 DE - 01/2024
CPM F-1 CPM F-10
12 mm 12 mm
0,9 l/min 6 l/min
0,5 l/min 4 l/min
2 l/min 12 l/min
Taupunkttemperatur < Te < 30 °C
< 1,0 K pro Minute oder 0,08 K pro 5 Sekunden
∆ T [K])
P [kW])
Q [l/min]
CPM F-20 CPM F-30
12 mm 16 mm
6 l/min 18 l/min
4 l/min 15 l/min
25 l/min 30 l/min
2 bar
4 bar
CPM C-9
12 mm
6 l/min
4 l/min
12 l/min
