CompactPowerMonitor CPM
8 Anschlüsse
8.1 Übersicht der Anschlüsse

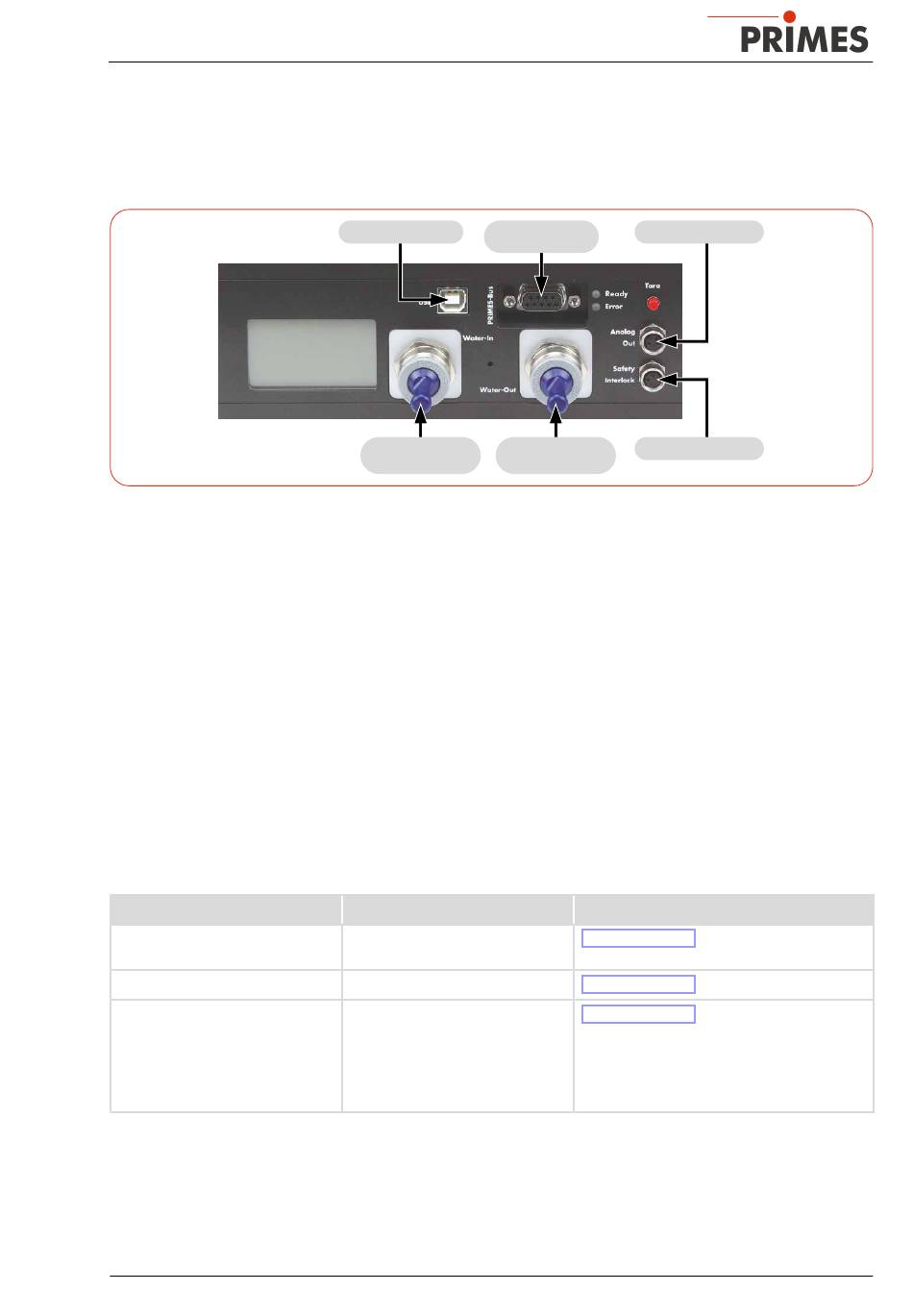

Abb. 8.1: Anschlüsse am CPM
8.2

Spannungsversorgung

Für die Spannungsversorgung des Gerätes stehen die folgenden Anschlüsse zur Verfügung:
• USB (mit Kabel zum PC)
• PRIMES Bus RS485 (mit PRIMES Netzteil)
• PRIMES Bus RS485 (mit PRIMES Netzteil und optionalem PRIMES RS485/RS232-Konverter)
Das Gerät startet nach dem Anschluss der Spannungsversorgung automatisch. Beim ersten Starten benötigt
die Initialisierung des Gerätes circa 1 Minute. Bitte entfernen Sie während dieser Zeit keine Kabel.
Soll für die Messung die LDS oder PMS Software genutzt werden, so muss eine Datenverbindung zum PC/
Netzwerk eingerichtet werden. Dafür kann einer der folgenden Anschlüsse genutzt werden:
• USB Verbindung zum PC
• PRIMES Konverter mit RS232 Verbindung zum PC oder USB-A Verbindung zum PC
Anschlussmöglichkeiten:
Spannungsversorgung
PRIMES Bus
mit PRIMES Netzteil
USB
PRIMES Bus
mit PRIMES Netzteil
und PRIMES Konverter RS485
Tab. 8.1: Anschlussmöglichkeiten
Revision 05 DE - 01/2024
PRIMES Bus
USB-Anschluss
(RS485)
Wasservorlauf Wasserrücklauf
(Water In) (Water Out)
Datenübertragung
Als Stand-alone-Gerät
(Display am Gerät)
USB
PRIMES Konverter mit
RS232-Verbindung zum PC
oder
D-Sub-Kabel mit USB-Seriell-
Konverter zum PC
Analogausgang
Safety Interlock
Kapitel
8.2.1 auf Seite 32
8.2.2 auf Seite 33
8.2.3 auf Seite 34
