CompactPowerMonitor CPM

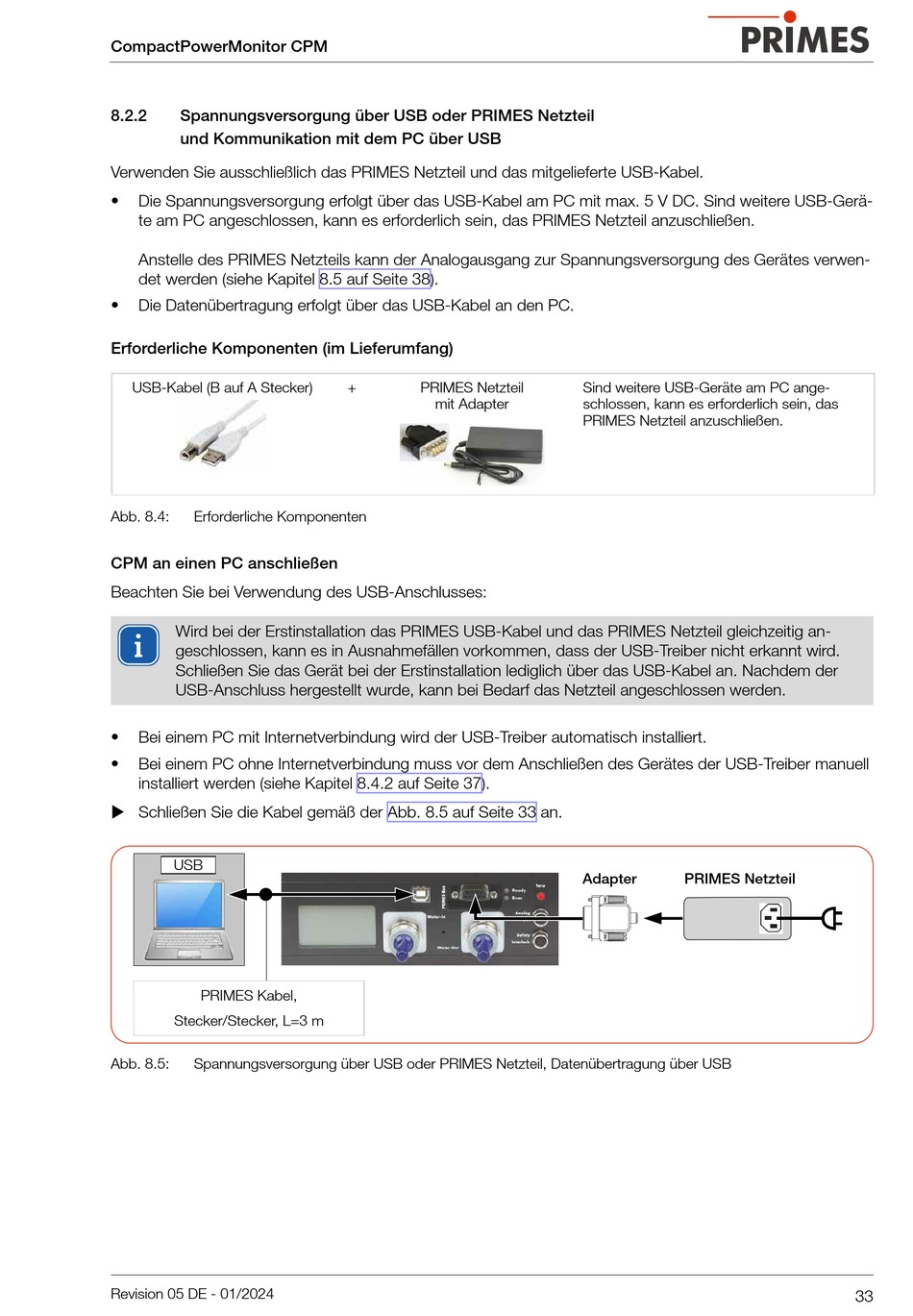

8.2.2
Spannungsversorgung über USB oder PRIMES Netzteil
und Kommunikation mit dem PC über USB
Verwenden Sie ausschließlich das PRIMES Netzteil und das mitgelieferte USB-Kabel.
•
Die Spannungsversorgung erfolgt über das USB-Kabel am PC mit max. 5 V DC. Sind weitere USB-Gerä-
te am PC angeschlossen, kann es erforderlich sein, das PRIMES Netzteil anzuschließen.
Anstelle des PRIMES Netzteils kann der Analogausgang zur Spannungsversorgung des Gerätes verwen-
det werden (siehe Kapitel 8.5 auf Seite 38).
•
Die Datenübertragung erfolgt über das USB-Kabel an den PC.
Erforderliche Komponenten (im Lieferumfang)
USB-Kabel (B auf A Stecker)
Abb. 8.4:
Erforderliche Komponenten
CPM an einen PC anschließen
Beachten Sie bei Verwendung des USB-Anschlusses:
Wird bei der Erstinstallation das PRIMES USB-Kabel und das PRIMES Netzteil gleichzeitig an-
geschlossen, kann es in Ausnahmefällen vorkommen, dass der USB-Treiber nicht erkannt wird.
Schließen Sie das Gerät bei der Erstinstallation lediglich über das USB-Kabel an. Nachdem der
USB-Anschluss hergestellt wurde, kann bei Bedarf das Netzteil angeschlossen werden.
•
Bei einem PC mit Internetverbindung wird der USB-Treiber automatisch installiert.
•
Bei einem PC ohne Internetverbindung muss vor dem Anschließen des Gerätes der USB-Treiber manuell
installiert werden (siehe Kapitel 8.4.2 auf Seite 37).
Schließen Sie die Kabel gemäß der Abb. 8.5 auf Seite 33 an.
USB
PRIMES Kabel,
Stecker/Stecker, L=3 m
Abb. 8.5:
Spannungsversorgung über USB oder PRIMES Netzteil, Datenübertragung über USB
Revision 05 DE - 01/2024
+
PRIMES Netzteil
mit Adapter
Sind weitere USB-Geräte am PC ange-
schlossen, kann es erforderlich sein, das
PRIMES Netzteil anzuschließen.
Adapter
PRIMES Netzteil
33
