CompactPowerMonitor CPM
4.1.2
Geräte mit Ovalradzähler
Typ
CPM F-1
ohne Abbildung
CPM F-10
CPM F-20
ohne Abbildung
Tab. 4.2:
Übersicht über die Geräte-Typen mit Ovalradzähler
4.2

Funktionsbeschreibung

Der CPM ist ein Messgerät zur Bestimmung der Leistung von Laserstrahlen im Multikilowattbereich mit Wel-
lenlängen im CO
-, NIR- und VIS-Bereich.
2
Die Hauptanwendung liegt in der Überwachung der im Bearbeitungsbereich verfügbaren Laserleistung von
CO
-, Festkörper-Lasern oder Hochleistungs-Diodenlasern.
2
Das Gerät ist sowohl zur Vermessung von kollimierten Laserstrahlen als auch zur Vermessung divergenter
und konvergenter Laserstrahlen geeignet.

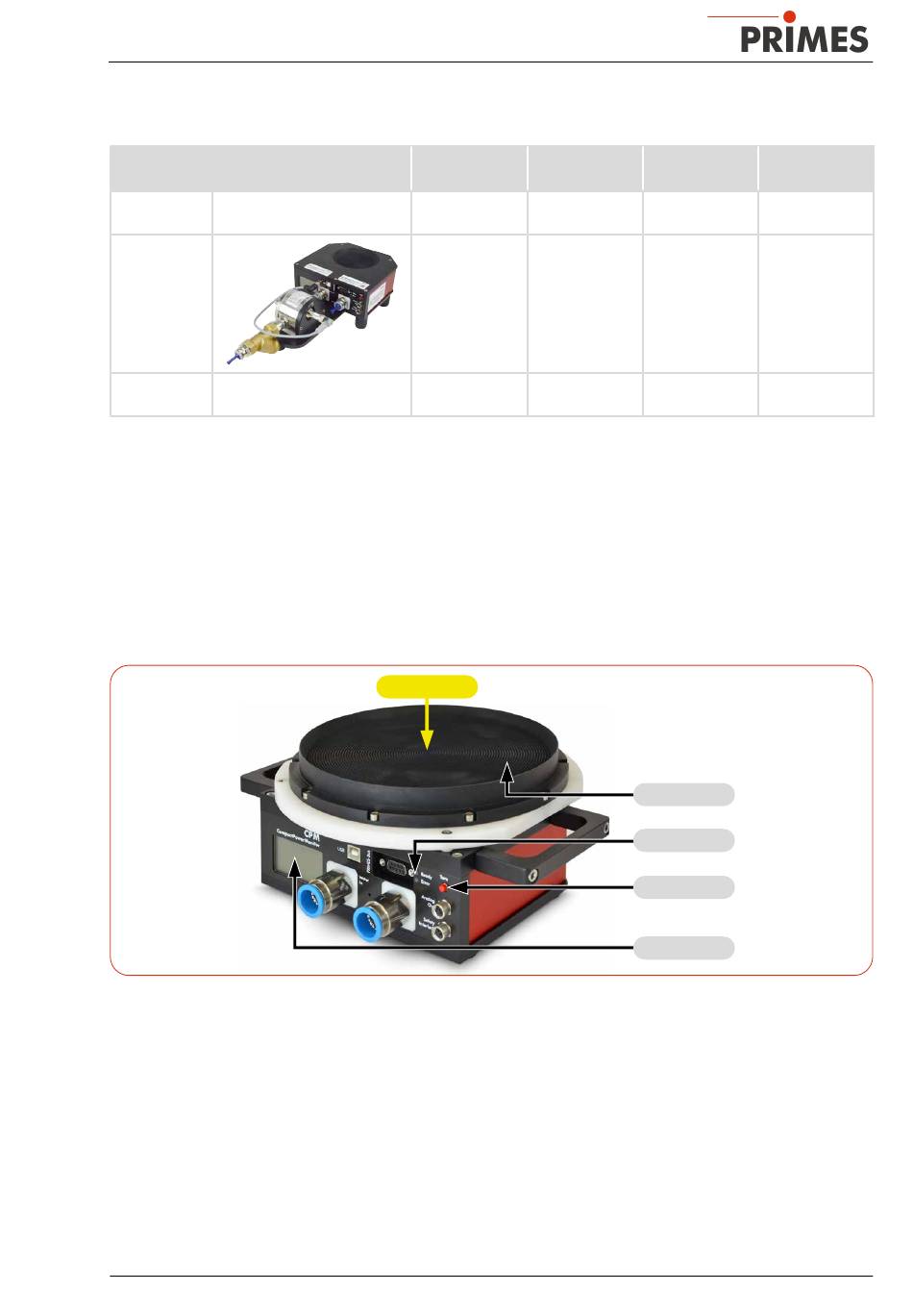

Abb. 4.1:
Funktionsbeschreibung (am Beispiel des CPM F-30)
4.3

Messprinzip

Der CPM bietet eine schnelle, aktiv gekühlte Leistungsmessung nach dem kalorimetrischen Messprinzip.
Die gesamte eingestrahlte Laserleistung wird im Gerät von einem wassergekühlten Absorber aufgenommen.
Die absorbierte Leistung wird durch Messung der Durchflussmenge des Kühlwassers und der Temperaturdif-
ferenz zwischen Wasservorlauf und Wasserrücklauf bestimmt.
Auf Grundlage des Temperaturanstiegs und der thermischen Eigenschaften des Absorbers ist die mikropro-
zessorbasierte Elektronik in der Lage, die Laserleistung mit hoher Genauigkeit zu berechnen.
Revision 05 DE - 01/2024
Eintrittsaper-
Abmessung
tur in mm
in mm
45
355 (ca.)x
180x101
90
385 (ca.)x
180x101
135
400 (ca.)x
260x143 mm
Laserstrahl
Leistungsbe-
Durchfluss-
reich in kW
rate (min/max)
0,1 – 1,4
0,5 – 2 l/min
0,5 – 10
4 – 12 l/min
1 – 20
4 – 25 l/min
Absorber
LEDs
Tara-Taste
Display
13
