Beachten Sie beim Einbau, dass die Ovalradzähler-Achse waagrecht liegen muss.

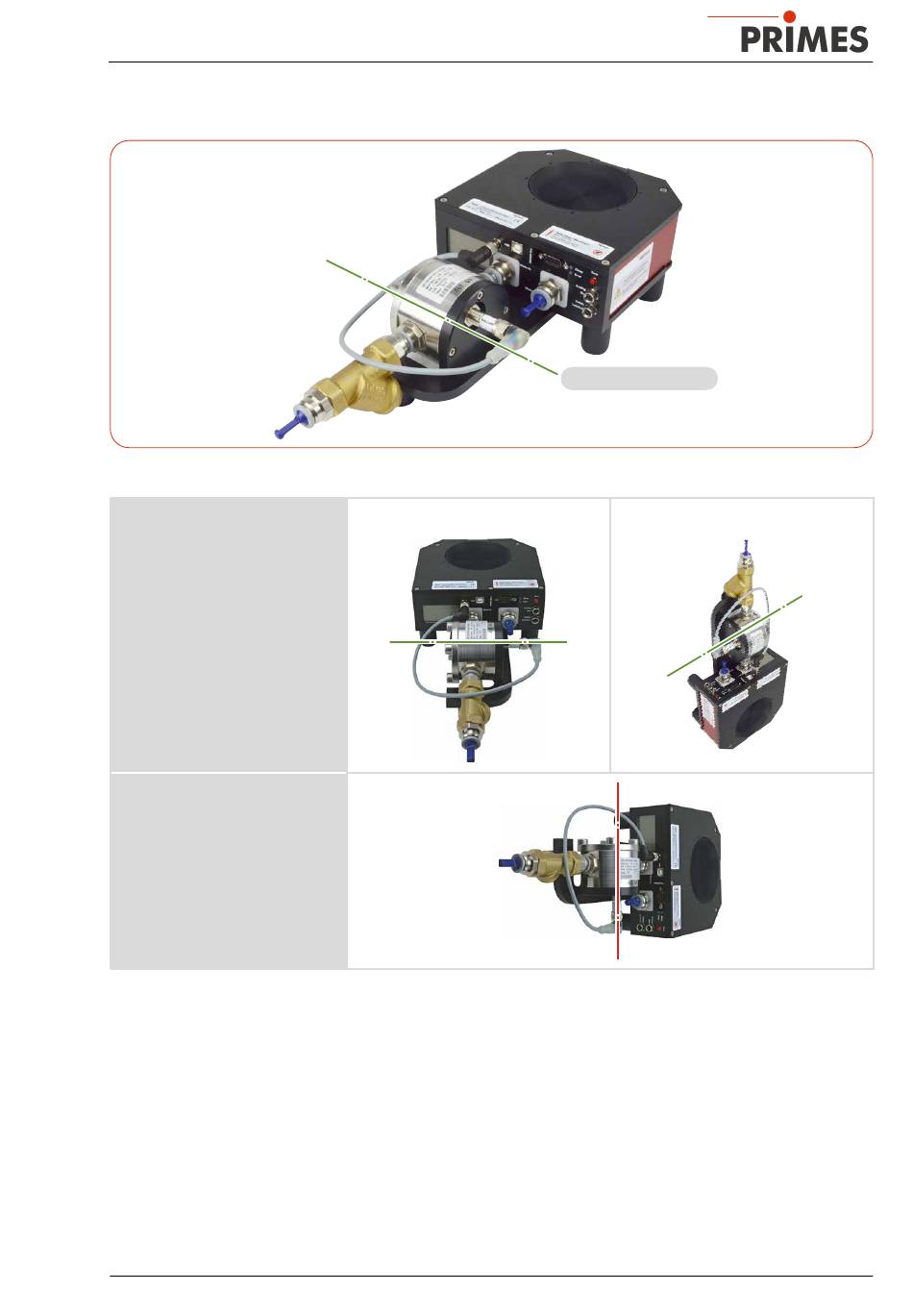

Abb. 7.1: Position der Ovalradzähler-Achse (am Beispiel des CPM F-10)
Richtige Einbaulage
Auf den Gerätefüßen stehend
(A) oder Anschlüsse und Display
zeigen nach oben (B).
Falsche Einbaulage
Das Gerät darf nicht auf der Seite
liegend eingebaut werden.
Abb. 7.2: Einbaulage des CPM mit Ovalradzähler (am Beispiel des CPM F-10)
