User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460
DO1
Anschluss von Relais für Verdichter. Die Spule muss eine 230 V AC
Spule sein.
DO2
Alarm
In Alarmsituationen und wenn der Regler spannungslos ist,
besteht eine Verbindung zwischen Klemme 7 und 8.
DO3
Verdichter 2
Zwischen Klemme 10 und 11 besteht eine Verbindung, wenn
der Verdichter aktiv sein soll.
DO4
Abtauung
Zwischen Klemme 12 und 14 besteht eine Verbindung, wenn
abgetaut wird.
DO5
Lüfter
Zwischen Klemme 15 und 16 besteht eine Verbindung, wenn
der Lüfter läuft.
DO6
Lichtrelais
Zwischen Klemme 17 und 18 besteht eine Verbindung, wenn
die Beleuchtung eingeschaltet sein soll. Wenn Nachtrollos
verwendet werden, sollten diese hier angeschlossen werden.
DO7
Rahmenheizung
Zwischen Klemme 20 und 18 besteht eine Verbindung, wenn
die Rahmenheizung aktiv sein soll.
DI3
Digitales Eingangssignal
Verdichter Sicherheitskreis (OK bei 230V)
Das Signal soll eine Spannung von 0 / 230 V AC sein

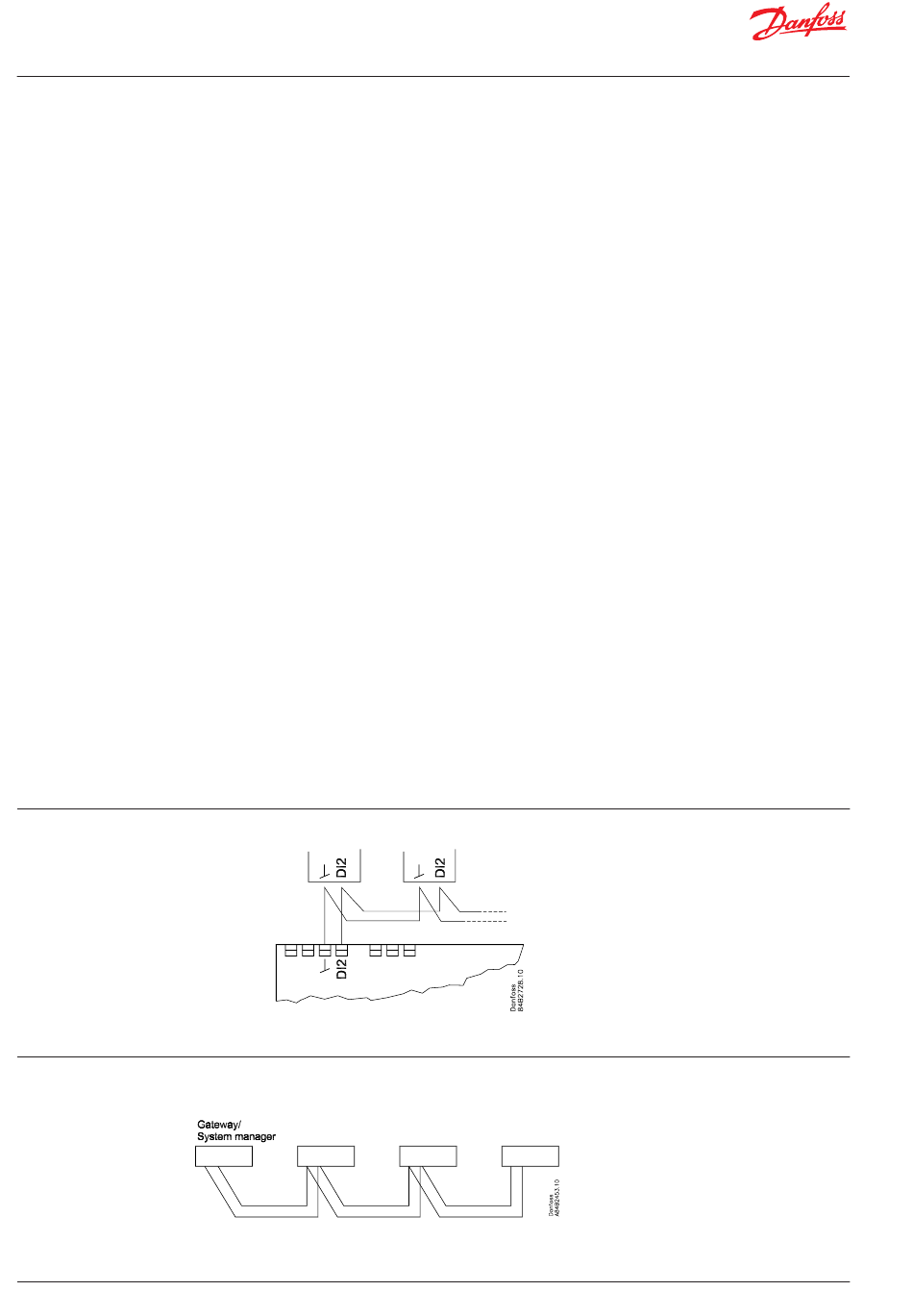

Koordinierte Abtauung durch
Leitungsverbindungen
Koordinierte Abtauung per
Datenkommunikation.
26 | RS8HS103 |
Datenkommunikation
In Verbindung mit Datenkommunikation ist auf die korrekte Ins-
tallation des Datenübertragungskabels zu achten.
Siehe separate Dokumentation Nr. RC8AC...
Funkenstörung
Kabel zu Fühlern, DI-Eingängen und Datenkommunikation sind
getrennt von anderen Elektrokabeln zu verlegen:
- Separate Kabeltröge verwenden.
- Zwischen den Kabeln einen Abstand von mindestens 10 cm
halten.
- Bei DI-Eingängen lange Kabel vermeiden.
Beim Einbau bitte beachten!
Unbeabsichtigte Einwirkungen können Funktionsausfälle von
Fühler, Regler, Ventil oder der Datenübertragung bewirken, die
zu Fehlern im Betrieb der Kühlanlage führen. Beispielsweise zum
Temperaturanstieg oder Flüssigkeitsdurchlauf im Verdampfer.
Danfoss übernimmt keine Haftung für Waren oder Anlagenteile,
die in Folge der o.g. Fehler beschädigt werden. Bei der Installation
obliegt es dem Monteur, die gegen die obigen Fehler nötigen
Sicherungen vorzusehen. Insbesondere ist es erforderlich, dem
Regler zu signalisieren, wenn der Verdichter gestoppt wird, und
Flüssigkeitssammelbehälter im Vorlauf des Verdichter vorzusehen.
Max. 10
Folgende Regler lassen sich auf diese Weise
miteinander koppeln:
EKC 204A, AK-CC 210, AK-CC 250,
AK-CC 450, AK-CC 460, AK-CC 550,
Die Kühlung wird wieder aufgenommen,
wenn alle Regler das Abtausignal
"freigegeben" haben.
Die Konfiguration, welche Regler
ihr Abtauen koordinieren sollen,
wird im Gateway/Systemmanager
vorgenommen.
Die Kühlung wird wieder aufgenommen,
wenn alle Regler das Abtausignal
"freigegeben" haben.
