7

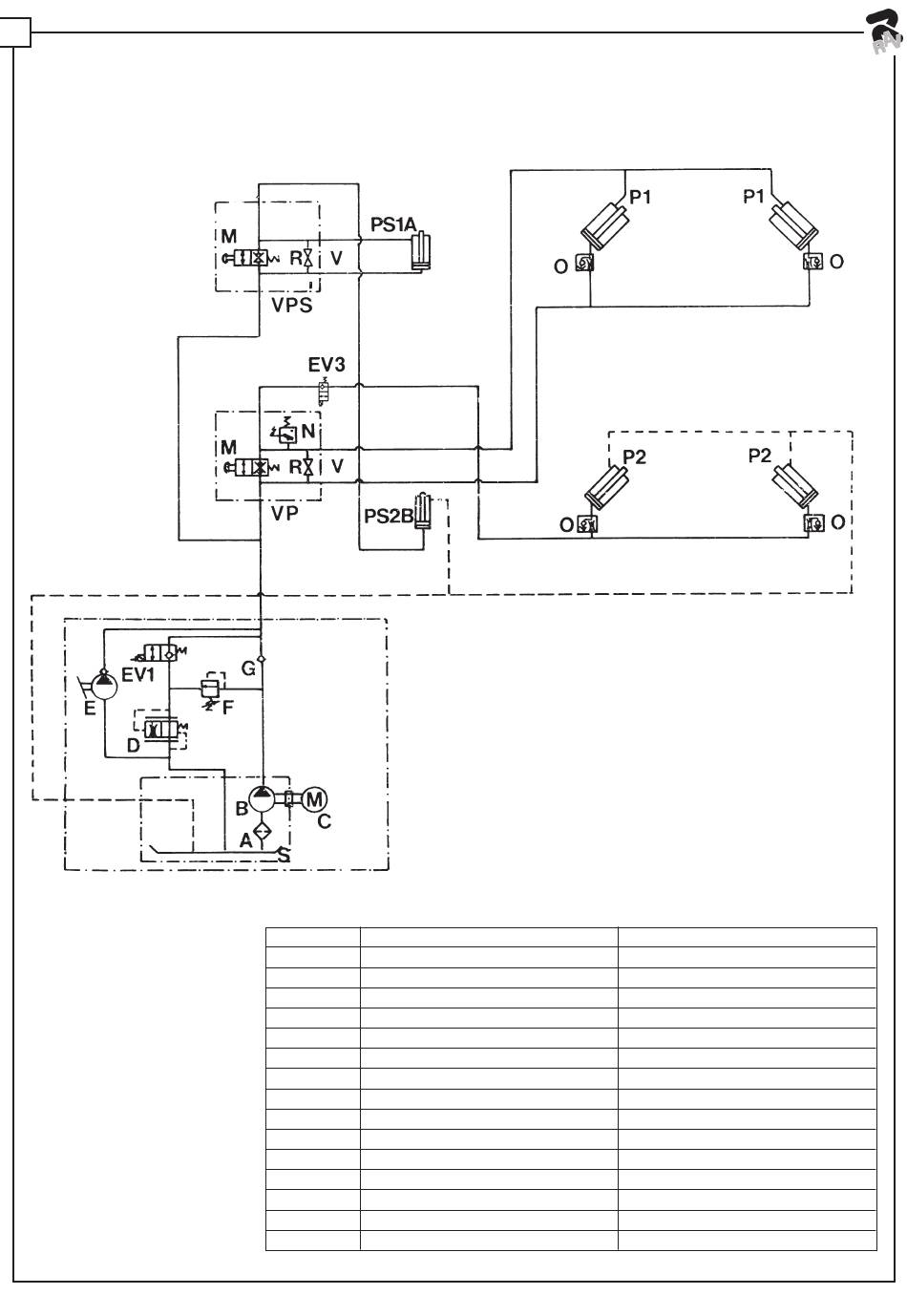

SCHEMA
IMPIANTO
IDRAULICO
72
DIAGRAM OF
SCHALTPLAN
HYDRAULIC
HYDRAULIKANLAGE
SYSTEM
LEGENDA IMPIANTO IDRAULICO • INDEX OF HYDRAULIC SYSTEM
A
Filtro
B
Pompa
C
Motore
D
Valvola controllo discesa
E
Pompa a mano
F
Valvola di massima (bar 240)
G
Valvola di ritegno
EV1
Elettrovalvola di discesa
M
Valvola di riallineamento automatico Automatic realignment valve
N
Pressostato
O
Valvola rottura tubi
P1-P2
Pistoni
PS1A-PS2B
Pistone di spunto
R
Valvola di intercettazione
S
Serbatoio
VP-VPS
Insieme valvola di riallineo automatico
Tab. 11
SCHEMA DE
L'INSTALLATION
HYDRAULIQUE
0585-M004-0
ESQUEMA
INSTALACION
HIDRAULICA
Filter
Pump
Motor
Descent control valve
Hand pump
Maximum valve (bar 240)
Non return valve
Solenoid descent valve
Pressure gauge
Tube breakage valve
Pistons
Start piston
Interception valve
Tank
Automatic realignment valve set
