VC-FH3GM/SM
VC-FH5GM.
:

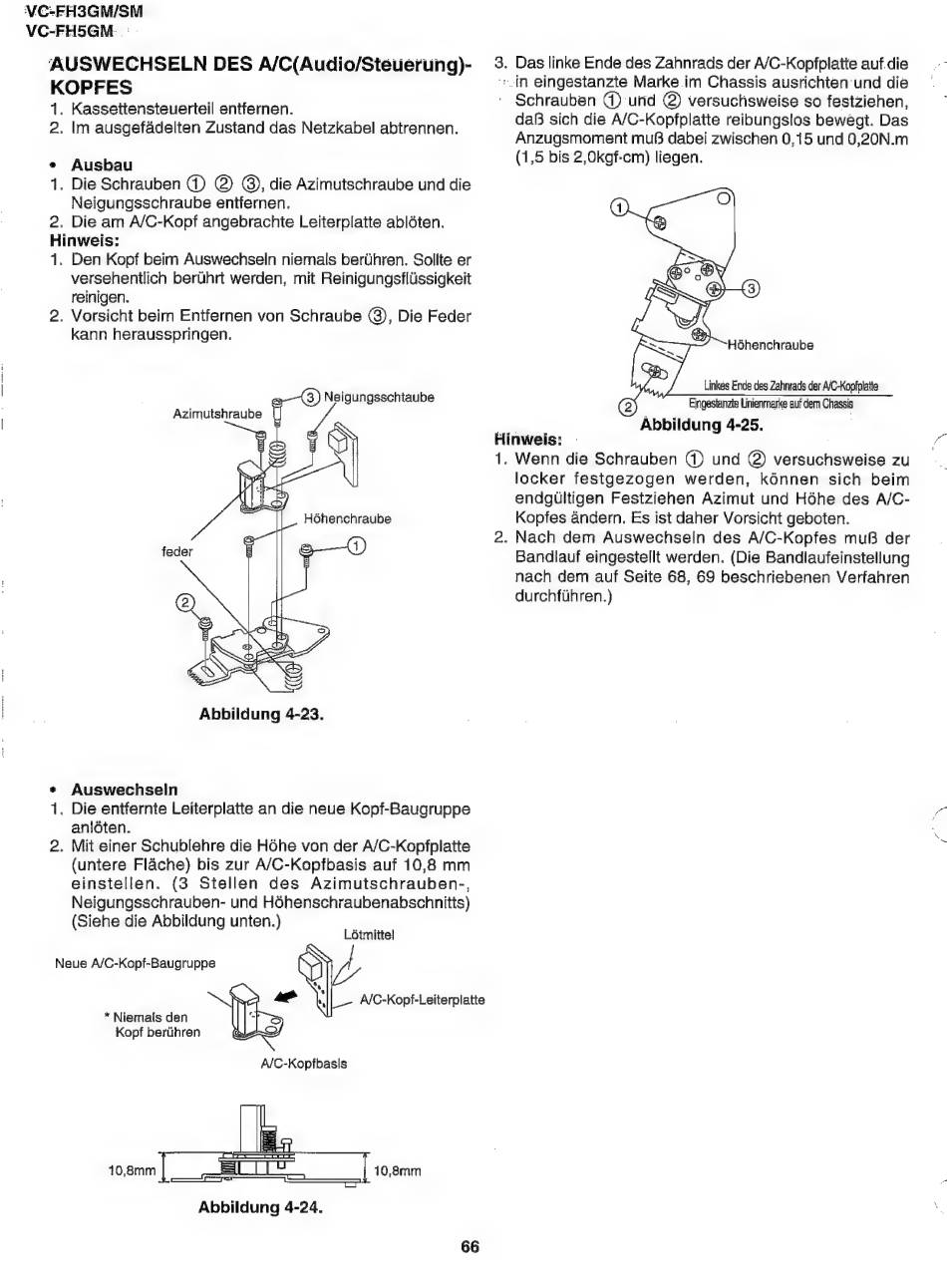

AUSWECHSELN DES A/C(Audio/Steuerung)-
KOPFES
1. Kassettensteuerteil entfernen.
2. Im ausgefadelten Zustand das Netzkabel abtrennen.
e
Ausbau
1. Die Schrauben G) @) @), die Azimutschraube und die
Neigungsschraube entfernen.
2. Die am A/C-Kopf angebrachte Leiterplatte abldten.
Hinweis:
1. Den Kopf beim Auswechseln niemals bertihren. Sollte er
versehentlich berUhrt werden, mit Reinigungsfllssigkeit
reinigen.
2. Vorsicht beim Entfernen von Schraube @), Die Feder
kann herausspringen.
Neigungsschtaube
Azimutshraube
fe
Abbildung 4-23.
¢
Auswechseln
1, Die entfernte Leiterplatte an die neue Kopf-Baugruppe
anléten.
2. Mit einer Schublehre die Héhe von der A/C-Kopfplatte
(untere Flache) bis zur A/C-Kopfbasis auf 10,8 mm
einstellen.
{3 Stellen
des
Azimutschrauben-,
Neigungsschrauben- und Hohenschraubenabschnitts)
(Siehe die Abbildung unten.)
Létmittel
Uy
Neue A/C-Kopf-Baugruppe
* Niemals den
Kopf beriihren
10,8mm
10,8mm
Abbildung 4-24.
66
A/C-Kopf-Leiterplatte
3. Das linke Ende des Zahnrads der A/C-Kopfplatte auf. die
'in eingestanzte Marke.im Chassis ausrichten und die
' Schrauben @) und @) versuchsweise so festziehen,
das sich die A/C-Kopfplatte reibungslos bewegt. Das
Anzugsmoment mu dabei zwischen 0,15 und 0,20N.m
(1,5 bis 2,Okgf-cm) liegen.
Héhenchraube
Linkes Ende des Zahnrads der A/C-Kopfplatte
Eingestanzte Linienmarke auf dem Chassis
_
Abbildung 4-25.
|
Hinweis:
-
1. Wenn die Schrauben @) und @ versuchsweise zu
locker festgezogen
werden,
kénnen
sich beim
endgtultigen Festziehen Azimut und Héhe des A/C-
Kopfes andern. Es ist daher Vorsicht geboten.
2. Nach dem Auswechseln des A/C-Kopfes muB der
Bandlauf eingestellt werden. (Die Bandlaufeinstellung
nach dem auf Seite 68, 69 beschriebenen Verfahren
durchfiihren.)
